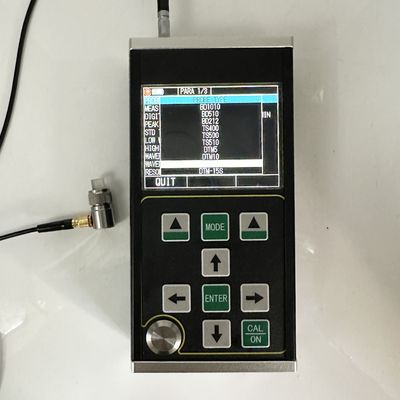

TG-5700 Pengukur Ketebalan Ultrasonik Presisi Tinggi dengan Mode Pemindaian A/B dan Resolusi 0,001mm

TG-5700 adalah jenis baru alat pengukur ketebalan ultrasonik digital presisi tinggi genggam dengan pemindaian A/B. Ini mengadopsi prinsip pengukuran ketebalan ultrasonik berdasarkan refleksi pulsa. Sangat cocok untuk pengukuran ketebalan material yang dapat membuat gelombang ultrasonik merambat di dalamnya dengan kecepatan konstan dan mendapat pantulan dari punggungnya. Resolusi pengukurannya adalah 0,001 mm dan rentang pengukurannya setipis 0,15 mm (baja).

Produk ini dapat mengukur pelat dan bagian olahan secara akurat. Di sisi lain, dapat memantau tingkat penipisan pipa dan bejana tekan pada peralatan produksi setelah korosi saat digunakan. Dapat digunakan dalam minyak bumi, industri kimia, metalurgi, pembuatan kapal, dirgantara, energi dan bidang lainnya.

Produk ini memenuhi standar berikut: Spesifikasi Kalibrasi untuk pengukur ketebalan ultrasonik (JJF 1126-2004).

• Produk ini memiliki mode A-scan, mode B-scan, dan mode tampilan numerik
• Rentang pengukurannya lebar, dan teknologi unik "multiple echo" diadopsi untuk mewujudkan pengukuran komponen ultra-tipis, dengan ketebalan pengukuran minimum 0,15 mm (baja)
• Produk ini dapat mengukur ketebalan dengan presisi tinggi, dan resolusi pengukuran maksimum dapat mencapai 0,001 mm; Resolusi pengulangan bisa mencapai ± 0,002mm
• Ini memiliki fungsi lapisan penetrasi dan pengukuran gema ke gema, yang digunakan untuk mengukur bahan dengan lapisan cat dan pelapis pada permukaannya.
• Berbagai mode pengukuran: mode mb-e, EE, dan me-e memenuhi pengukuran benda kerja tebal konvensional; Mode tipis mewujudkan pengukuran bagian tipis
• Mode numerik meliputi: mode nilai ketebalan konvensional, mode laju perbedaan/pengurangan, dan mode nilai maksimum
• Dua mode penguatan: penguatan otomatis/penguatan manual
• Shutdown manual dan shutdown otomatis dapat diatur, dengan fungsi hemat energi
• Mendukung berbagai probe, termasuk probe kristal ganda dan probe kristal tunggal, dan mendukung probe frekuensi tinggi hingga 20MHz
• Mendukung penyimpanan massal dan dapat menyimpan 100.000 nilai ketebalan, 500 kelompok bentuk gelombang A-scan, dan 500 kelompok bentuk gelombang B-scan secara bersamaan.
• Layar TFT-LCD berwarna 3,5 inci yang besar dengan resolusi definisi tinggi (QVGA) 320x240
• Ini memiliki berbagai metode kalibrasi, mendukung kalibrasi satu titik, kalibrasi multi-titik, dan mode kalibrasi manual, dan dapat mengkalibrasi kecepatan suara dan menyelidiki posisi nol secara bersamaan; Mendukung koreksi v-path dari probe kristal ganda
• Mendukung konversi metrik dan sistem Inggris; Itu dapat beralih antara satuan milimeter dan inci
• Ini mendukung tampilan bahasa Inggris

Sangat cocok untuk mengukur ketebalan logam (seperti baja, besi cor, aluminium, tembaga, dll.), plastik, keramik, kaca, resin, serat kaca dan konduktor ultrasonik baik lainnya.

Prinsip pengukuran ketebalan ultrasonik mirip dengan pengukuran gelombang cahaya. Pulsa ultrasonik yang dipancarkan oleh probe mencapai objek yang diukur dan merambat di dalam objek tersebut. Ketika mencapai antarmuka material, ia dipantulkan kembali ke probe. Ketebalan material yang diukur ditentukan dengan mengukur secara akurat waktu perambatan ultrasonik pada material.

Catatan: perusahaan berhak melakukan modifikasi teknis tanpa pemberitahuan sebelumnya.

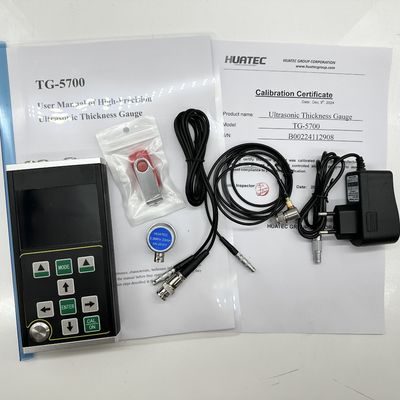

• Unit utama TG-5700 - 1 buah
• Transduser elemen tunggal 2,5M Φ20, rentang pengujian 4-1800mm - 1 buah
• Botol couplant - 1 pc
• Tas jinjing - 1 buah
• Petunjuk penggunaan - 1 buah
• Sertifikat kalibrasi - 1 buah

• Berbagai probe dengan frekuensi berbeda, probe tunggal 8mm/10mm/12mm, dan probe ketebalan ultrasonik TR
• Berbagai blok langkah baji
• Perangkat lunak Data PC

Kemasan: Paket standar ekspor, kanton
