HEF-17 Instrumen Pengujian Arus Eddy Pulsa
Pengantar singkat

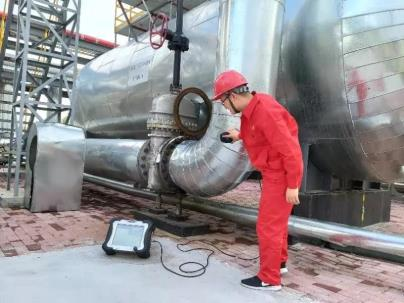

Peralatan ini dapat digunakan untuk inspeksi di tempat terhadap ketebalan dinding pipa logam di luar lapisan kelongsong, menggantikan insentif arus sinusoidal tradisional dengan arus pulsa, medan magnet pulsa di luar konduktor, konduktor di sensor arus eddy pulsa, dengan mengukur proses pelemahan medan elektromagnetik arus eddy pulsa, untuk menilai tingkat korosi ketebalan dinding pipa dibandingkan dengan metode NDT tradisional untuk korosi, tanpa melepas kelongsong luar pipa pada peralatan inspeksi tanpa berhenti, dapat secara signifikan meningkatkan efisiensi deteksi, dan mengurangi biaya pengujian.
Fitur Fungsional
Terdapat tombol pintas dan layar LCD pada probe, yang dapat menampilkan status kerja dan data deteksi secara real-time, dan efisiensi kerja sangat meningkat tanpa seringnya pengoperasian host selama proses deteksi.
Probe mengadopsi teknologi fokus elektronik, yang memiliki resolusi spasial lebih tinggi, pengenalan lebih besar, dan kemampuan anti-gangguan yang lebih kuat untuk cacat korosi lokal.
Tidak sensitif terhadap bentuk cacat, dapat mendeteksi korosi ketebalan dinding atau cacat pengurangan ketebalan lainnya pada anggota logam "dengan lapisan penutup (lapisan insulasi, lapisan pendingin, lapisan pelindung, dll.)".
Inspeksi dapat dilakukan saat peralatan beroperasi (Suhu tinggi, suhu rendah, material di dalam peralatan, dll.)
Material yang terdeteksi: Deteksi ketebalan dinding sisa material logam feromagnetik seperti baja karbon, baja paduan rendah
Dapat juga mendeteksi ketebalan dinding sisa baja tahan karat, paduan aluminium, dan material logam non-feromagnetik lainnya
Material kelongsong: Material non-konduktif, non-magnetik (asbes, busa, dll.), jaring logam, besi, aluminium, dan lapisan pelindung lainnya.
Catu daya hibrida AC/DC, baterai lithium isi ulang bawaan bekerja terus menerus lebih dari 8 jam.
Desain anti-debu dan anti-percikan IP64 yang sepenuhnya tersegel, desain anti-jatuh dan anti-getaran selubung silikon, lebih cocok untuk kondisi kerja yang keras.
Parameter Teknis
| Ketebalan maksimum lapisan kelongsong |
dengan lapisan pelindung baja tahan karat atau aluminium ≤300mm, dengan lapisan pelindung besi ≤150mm |
| Deteksi maksimum ketebalan dinding |
2～100mm |
| Diameter pipa |
≥21mm |
| Ketebalan lapisan pelindung logam |
≤1mm |
| Akurasi deteksi berulang |
2% |
| Sensitivitas deteksi cacat korosi |
5% (rasio volume) |
| Kecepatan pengukuran |
15~0,5 kali/detik (berkurang seiring bertambahnya ketebalan dinding yang diukur) |
| Panjang kabel probe |
5m, 30m (opsional) |
| Baterai Lithium isi ulang bawaan |
bekerja terus menerus lebih dari 8 jam |
| Ukuran dan Berat |
Unit Utama: P346×L278×T136mm 7kg,
Tipe P1/probe kecil: P106×L61×T52mm 0,5kg,
Tipe P2/probe sedang: P148×L73×T92mm 1kg,
Tipe P3/probe besar: P186×L95×T97mm 1,5kg. |
| Suhu media yang diuji |
-200～800℃ |
| Suhu kerja |
-10℃～50℃ |
| Kelembaban |
≤85%R.H |
| Catu daya adaptor |
fasa tunggal AC100～240V,50Hz±1% |
| Disipasi daya |
≤100VA |

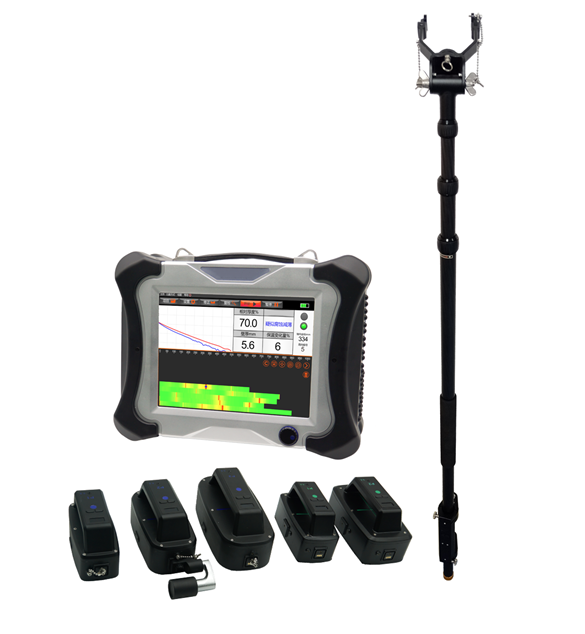

Model dan Konfigurasi
|
Item
|
Nama
|
Unit
|
Jumlah
|
Catatan
|
|
1
|
Unit utama (termasuk kabel data, pengisi daya)
|
Set
|
1
|
Standar
|
|
2
|
Probe baja karbon (C.S: kecil, sedang, besar, termasuk kabel 5m)
|
Grup
|
1
|
Standar
|
|
3
|
Probe baja tahan karat (S.S: kecil, sedang)
|
Grup
|
1
|
Opsional
|
|
4
|
Sepatu probe isolasi suhu tahan aus (kecil, sedang, besar)
|
Grup
|
1
|
Opsional
|
|
5
|
Probe resolusi tinggi tabung kosong baja karbon (termasuk gagang)
|
Buah
|
1
|
Opsional
|
|
6
|
Probe resolusi tinggi tabung kosong baja tahan karat
|
Buah
|
1
|
Opsional
|
|
7
|
Probe array enam saluran baja karbon (C.S)
|
Buah
|
1
|
Opsional
|
|
8
|
Probe array enam saluran baja tahan karat (S.S)
|
Buah
|
1
|
Opsional
|
|
9
|
Kabel panjang probe 30m
|
Buah
|
1
|
Opsional
|
|
10
|
Batang ekstensi probe
|
Buah
|
1
|
Opsional, 3m atau 5m
|
Daftar Kemasan
Unit utama (Termasuk kabel data, pengisi daya) 1 Set
Probe baja karbon (C.S: kecil, sedang, besar, termasuk kabel 5m) 1 Grup
Probe baja tahan karat (S.S: kecil, sedang) 1 Grup
Sepatu probe isolasi suhu tahan aus (kecil, sedang, besar) 1 Grup (opsional)
probe resolusi tinggi tabung kosong (termasuk gagang) 1 Buah (opsional)
Probe resolusi tinggi tabung kosong baja tahan karat 1 Buah (opsional)
Probe array enam saluran baja karbon (C.S) 1 Buah (opsional)
Probe array enam saluran baja tahan karat (S.S) 1 Buah (opsional)
Kabel panjang probe 30m 1 Buah (opsional)
Batang ekstensi probe 3m 1 Buah (opsional)
Buku panduan operasi 1 Buku
Laporan uji pabrik 1 Salinan
Kotak/tas instrumen 1 Buah
