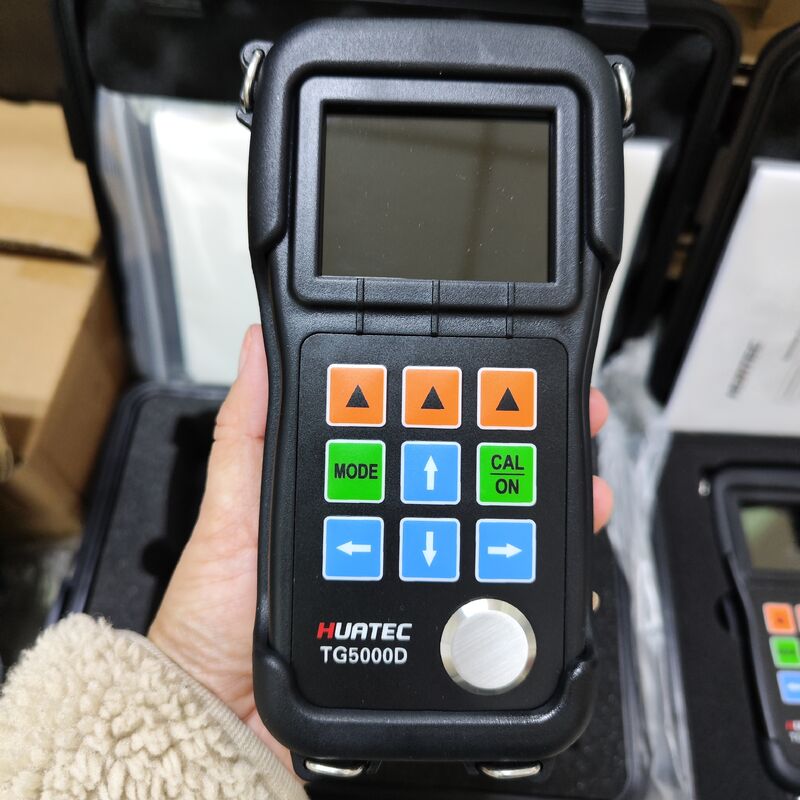

TG5000D A/B Scan Pengukur Ketebalan Ultrasonik Melalui Cat & Pelapis

Fitur

TG-5000

TG-5000D

TG-5000DL

Opsi Data Logger

Tampilan Warna

ü

ü

ü

Live A-Scan

ü

ü

ü

B-Scan berbasis waktu

ü

ü

ü

Kontrol Gain, Blanking, Gate, Range, Delay, RF dan Rectify Mode

ü

ü

ü

Mode Echo-Echo

(Melalui Cat & Lapisan)

X

ü

ü

Data Logger

X

X

ü

ü

Perangkat Lunak DataView

X

X

ü

ü

Spesifikasi Instrumen

Jenis Tampilan

2.4" warna OLED, 320X240piksel, kontras10,000:1

Prinsip Operasi

Pulse echo dengan trans elemen gandaDucer

Jangkauan Pengukuran

0.50mm sampai 508mm ((0.02" sampai 20.00"), tergantung pada bahan, probe  dan kondisi permukaan

Pengukuran Resolusi

Pilihan 0,01mm,0.1mm ((selecttable 0,001", 0,01")

Satuan

Inci atau Milimeter

Modus Perbaikan

RF+, RF-, HALF+, HALF-, FULL

Mode Tampilan

Normal, Minimal / Maksimal tangkapan, DIFF/RR%, A-Scan, B-Scan

Koreksi jalur V

Otomatis

Tingkat Pembaruan

Pilihan 4Hz, 8Hz, 16Hz

BahanKisaran kecepatan

500 sampai 9999m/s (0.0197 sampai 0.3937in/us)

Bahasa

Bahasa Inggris

Pengaturan Alarm

Alarm minimum dan maksimum. kisaran 0,25 mm hingga 508 mm (0,010 "hingga 20,00"). Perubahan warna bentuk gelombang dinamis pada alarm

Kebutuhan Daya

2 baterai ukuran AA

Waktu Operasi

Sekitar 40 jam

Instrumen dimatikan

Dapat dipilih SEKALAMAN ON atau AUTO OFF setelah 5, 10, 20 menit tidak aktif

Suhu operasi

-10°C sampai +50°C (+10°F sampai +120°F)

Ukuran

153mm X 76mm X 37mm ((H X W X D)

Berat badan

280g termasuk baterai

Fitur Opsi Data Logger

Kapasitas

100, 000 pembacaan, 1000 bentuk gelombang, 400 file

Struktur File

File kisi

Baris X Kolom

21 x 12

KomunikasiPelabuhan

Port USB 2.0 (Full Speed)

Perangkat lunak

Perangkat lunak PC DataView

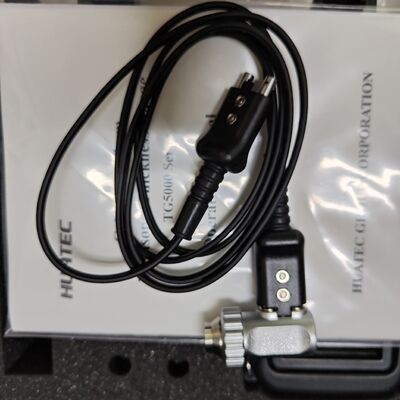

Spesifikasi Probe/Transducer Seri TG-5000

Model

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

Jenis

TG-5000
Standar

Standar TG-5000D/DL

Standar

Besi cor

Tabung kecil

Jari

Suhu Tinggi

Frekuensi

5MHz

5MHz

5MHz

2MHz

7.5MHz

10MHz

5MHz

Diameter kontak

11 mm

13.5mm

13.5mm

17 mm

8 mm

6 mm

15 mm

PengukuranJangkauan

0.8 sampai
100.0mm

1.2 sampai
200.0mm

1.0 sampai 200.0mm

4.0 sampai
508.0mm

0.8 sampai
30.0mm

00,7 sampai 12,0 mm

4.0 sampai
80.0mm

SuhuJangkauan

-10 sampai 70°C

-10 sampai
70°C

-10 sampai 70°C

-10 sampai 70°C

-10 sampai
70°C

-10 sampai 70°C

-20 sampai 300°C
