HG-904B2 Penganalisis Spektrum Getaran Presisi Tinggi Tahan Ledakan Diagnosis Demodulasi Amplop Detektor Cacat Mekanis Tachometer 120-12000RPM

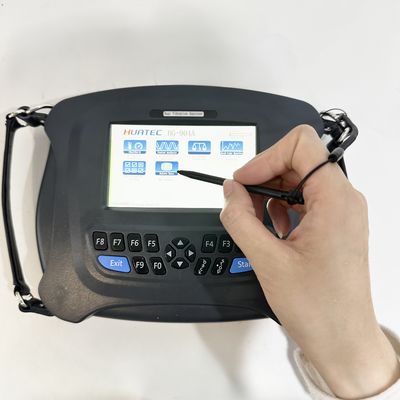

HUATEC HG-904B2 adalah instrumen multifungsi 2 saluran, memiliki port input serbaguna yang dapat terhubung ke berbagai jenis sensor. Instrumen ini memanfaatkan teknologi mikroelektronika canggih, analisis sinyal, dan diagnosis cacat, mengintegrasikan kemampuan pemantauan kondisi peralatan dan diagnosis cacat ke dalam satu unit.

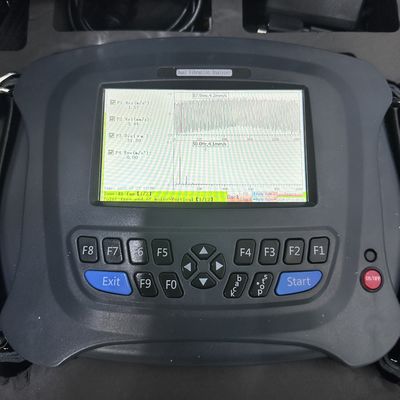

Instrumen penganalisis mencakup fungsi akuisisi data getaran empat saluran, yang dapat menyelesaikan pengukuran getaran di tempat dan secara otomatis menyimpan puluhan ribu nilai fitur getaran dan spektrum titik pengukuran. Instrumen ini juga dapat menampilkan satu hingga empat saluran gelombang dan spektrum secara bersamaan di tempat. Selain itu, instrumen ini dapat berfungsi sebagai detektor ketidakseimbangan, menyelesaikan verifikasi keseimbangan dinamis satu dan dua sisi di tempat. BT4 & IP54
| Fungsi utama |
Model |
| model |
HG-904B4 |
HG-904B2 |
| Jumlah saluran |
empat saluran |
dua saluran |
| Fungsi utama |
|
1, Inspeksi sinkron tiga saluran, dengan nilai akselerasi, kecepatan, perpindahan, dan bungkus sumbu yang dikumpulkan secara bersamaan dari setiap saluran, serta grafik spektrum frekuensi parameter alarm.
|
YA |
1 saluran |
| 2, Akuisisi sinkron satu saluran atau multi-saluran dari parameter apa pun, rentang frekuensi apa pun, dan grafik apa pun. |
1 atau 2 atau 3 atau 4 saluran |
1 atau 2 saluran |
| 3, Jejak sumbu, analisis mulai-berhenti, pengujian benturan. |
YA |
TIDAK |
| 4, Pemantauan waktu nyata nilai perangkat keras dan analisis waktu nyata grafik tren untuk parameter apa pun dan rentang frekuensi apa pun; analisis waktu nyata spektrum frekuensi dan gelombang. |
1 atau 2 atau 3 atau 4 saluran |
1 atau 2 saluran |
| 5, Teknologi pemantauan pulsa benturan bantalan gelinding (menilai pelumasan dan benturan bantalan) |
Opsional (Catatan pesanan) |
Opsional (Catatan pesanan) |
| 6, Keseimbangan 1 atau 2 bidang |
YA |
YA |
| 7, Sistem analisis perangkat lunak manajemen peralatan |
YA |
YA |
| 8, Dapat dihubungkan ke ICP, sensor muatan, sensor perpindahan arus eddy, sensor kecepatan magnetoelektrik |
YA |
YA |
| 9, Analisis fase relatif |
Opsional (Catatan pesanan) |
Opsional (Catatan pesanan) |
Fungsi utama:
Port Input Multifungsi untuk Berbagai Sensor: (Piezoelektrik, Elektromagnetik, Arus Eddy, ICP)
-- Layar warna 5 inci dengan antarmuka bahasa Mandarin untuk visualisasi yang jelas dan indah
-- Ruang penyimpanan besar dengan hard drive 16GB yang dapat secara otomatis menyimpan puluhan ribu nilai fitur getaran dan spektrum titik pengukuran
-- Akuisisi sinkron empat saluran dengan pengambilan sampel AD 24-bit
-- Spektrum FFT 1600, 3200, 6400 atau 12800 baris
-- Antarmuka komunikasi USB 2.0 dengan tampilan menu gaya Jendela Mandarin baru untuk pengoperasian yang lebih mudah
-- Frekuensi analisis hingga 35 KHZ dengan 8 tingkat opsional
-- Analisis dinamis kecepatan tinggi fungsi penuh, termasuk spektrum amplitudo, spektrum daya, spektrum logaritmik, dll.
-- Menampilkan berbagai nilai fitur domain waktu, termasuk nilai puncak, nilai puncak-ke-puncak, nilai efektif, faktor puncak, kemiringan, kurtosis, dll.
-- Berbagai fungsi analisis dan diagnosis: analisis bantalan/gigi (analisis demodulasi amplop) diagnosis cacat, diagnosis frekuensi alami (tes ketukan), dll.
-- Penyimpanan dan pemutaran data/rekaman untuk keseimbangan rotor
-- Bobot uji dapat dipilih untuk dilepas atau disimpan dan kualitasnya dapat diperkirakan
-- Operasi keseimbangan presisi tinggi dengan keseimbangan cepat untuk mengukur dan menampilkan nilai getaran, amplitudo, fase
-- Deteksi dan diagnosis cacat bantalan/gigi menggunakan demodulasi amplop perangkat keras
-- Pengukuran kecepatan, pengukuran kebisingan, pengukuran fase, diagnosis fase
-- Pengaturan ambang batas pemicu manual (besar, sedang, kecil)
-- Dapat dilengkapi dengan perangkat lunak EMD sistem manajemen peralatan (termasuk basis data bantalan)
Spesifikasi perangkat keras:
| Statistik |
spesifikasi |
| Model |
HG-904B4 empat saluran / HG-904B2 dua saluran |
| Jumlah saluran |
Empat saluran getaran, satu saluran tachometer |
| Fungsi utama |
Akuisisi sinkron satu saluran atau multi-saluran dari berbagai parameter termasuk akselerasi, kecepatan, perpindahan, dan amplop aksial |
| akurasi |
±5% |
| Konversi A/D |
Pengambilan sampel AD 24-bit |
| Tampilan LCD |
Mendukung input layar sentuh, tampilan warna 5 inci |
| Rentang tachometer |
120—12000rpm |
| rentang suhu instrumen |
-20—55°C |
| rentang suhu sensor |
-20°—120°C |
| Baterai isi ulang |
Baterai lithium isi ulang 7.2V, 6800mA; waktu pengisian 7 jam, waktu kerja berkelanjutan 8 jam |
| Pengisi daya |
8.V, 2A |
| Basis data diagnostik |
Basis data bantalan |
| Fungsi dan rentang pengukuran |
Secara bersamaan mengukur empat nilai parameter dan spektrum parameter alarm dengan sensitivitas 100 mv/g
akselerasi 0,1—199,99 m/s²
kecepatan 0,1—199,99 mm/s
perpindahan 1um—1999um
nilai amplop aksial 0,1—30 m/s²
|
| Fungsi analisis perangkat lunak |
Analisis spektrum getaran dan gelombang domain waktu, analisis amplop, fungsi diagnosis cacat presisi untuk bantalan gelinding (empat bagian) Fungsi diagnosis cacat terpisah: Perangkat keras instrumen memiliki fungsi diagnosis cacat terpisah untuk mengumpulkan spektrum parameter lain, spektrum cepstrum, spektrum logaritmik, dan diagnosis spektrum daya (akuisisi waktu nyata dan tampilan waktu nyata) |
| Kapasitas penyimpanan |
16G |
| Antarmuka eksternal |
Pengisian daya dan komunikasi USB2.0 |
| Fungsi keluaran laporan |
Mendeteksi keluaran laporan data |
| Rentang respons frekuensi pengukuran getaran: |
2—35KHz |
| Jenis sensor yang dapat dihubungkan: |
Sensor akselerasi piezoelektrik, sensor ICP, Sensor kecepatan magnetoelektrik, Sensor arus eddy |
Gambaran umum perangkat lunak:
Dengan pesatnya perkembangan platform Internet of Things dan big data, kami telah mengintegrasikan keunggulan fungsional sistem perangkat lunak kami yang ada dan mengadopsi platform Windows.Net 3.5-5.0, rangkaian Microsoft Visual Studio 2019, dan basis data MySQL. Komunikasi antara sistem perangkat lunak dan kolektor mengadopsi arsitektur UDP terpadu, dan sistem perangkat lunak dirancang dengan versi jaringan dan mandiri. Setelah hampir setahun upaya, kami telah meluncurkan versi terbaru dari Sistem Pemantauan dan Diagnosis Cerdas Peralatan Perusahaan (selanjutnya disebut sebagai sistem EMD). Dengan memanfaatkan operasi perangkat lunak klien yang fleksibel dan keunggulan alat analisis yang komprehensif, pengguna dapat memantau data dengan lebih nyaman dan menganalisis penyebab kelainan dengan lebih efektif. Perangkat lunak sistem kompatibel dengan kolektor data jaringan multi-saluran, kolektor pemantauan nirkabel, dan penganalisis genggam offline. Sambil menganalisis tren data online, penganalisis genggam dapat melengkapi pengumpulan data untuk membuat analisis peralatan di tempat lebih komprehensif, sehingga secara komprehensif menganalisis tren dan kelainan unit, secara akurat mengidentifikasi penyebab kelainan, dan memaksimalkan perlindungan peralatan di tempat.
