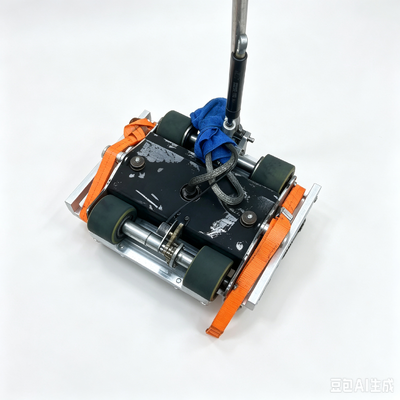

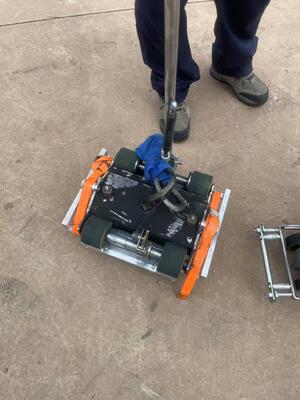

HMLF-2020 Tank Bottom Plate Magnetic Leakage Scanner dengan 192 MLF Hall Coil Probes 64 LMA Hall Probes dan Lebar Scan 300mm

HMLF-2020 Tank Bottom Plate Magnetic Leakage Scanner dengan 192 MLF Hall Coil Probes 64 LMA Hall Probes dan Lebar Scan 300mm
HMLF-2020 Tank Bottom Plate Magnetic Leakage Scanner dengan 192 MLF Hall Coil Probes 64 LMA Hall Probes dan Lebar Scan 300mm HMLF-2020 Tank Bottom Plate Magnetic Leakage Scanner dengan 192 MLF Hall Coil Probes 64 LMA Hall Probes dan Lebar Scan 300mm HMLF-2020 Tank Bottom Plate Magnetic Leakage Scanner dengan 192 MLF Hall Coil Probes 64 LMA Hall Probes dan Lebar Scan 300mm

Gambar besar :  HMLF-2020 Tank Bottom Plate Magnetic Leakage Scanner dengan 192 MLF Hall Coil Probes 64 LMA Hall Probes dan Lebar Scan 300mm

Detail produk:
Tempat asal: Cina
Nama merek: HUATEC
Sertifikasi: ISO, CE, GOST
Nomor model: HMLF-2020
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Kontak

HMLF-2020 Tank Bottom Plate Magnetic Leakage Scanner dengan 192 MLF Hall Coil Probes 64 LMA Hall Probes dan Lebar Scan 300mm

Deskripsi
Prinsip: Prinsip kebocoran Metode Mengemudi: penggerak motor DC
Kecepatan pemindaian: 0,5 m / s (tetap)
Menyoroti:

Pemindai Kebocoran Magnetik Pelat Bawah Tangki 192 Probe Kumparan Hall MLF

,

64 LMA Hall memeriksa Pemindai Kebocoran Fluks Magnetik

,

Pemindai Deteksi Korosi dengan lebar pemindaian 300mm

Pemindai Kebocoran Magnetik Pelat Bawah Tangki HMLF-2020

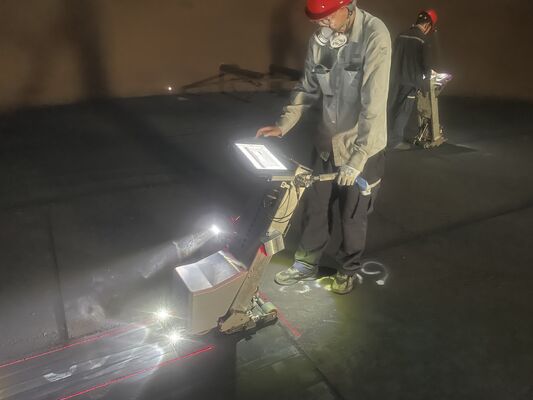

Pemindai kebocoran fluks magnetik korosi dasar tangki HMLF-2020 adalah salah satu sistem deteksi korosi dasar tangki paling canggih di dunia, mengintegrasikan berbagai teknologi. Sistem ini terutama digunakan untuk deteksi kebocoran fluks magnetik korosi dasar tangki di industri perminyakan dan kimia. Sistem ini dilengkapi dengan 192 probe koil Hall MLF dan 64 probe Hall LMA, memungkinkannya mendeteksi cacat korosi pada dasar tangki dan menentukan permukaan mana (atas atau bawah) cacat tersebut berada. Menggabungkan kedua hasil deteksi ini sangat membantu dalam menganalisis penyebab korosi, pencegahan korosi, dan penilaian risiko.
Fitur Teknis Utama
  • Desain terpisah dengan unit utama dan bagian magnet yang dapat dilepas untuk pembongkaran yang mudah dan transportasi yang nyaman
  • Total 256 sensor
  • Lebar pemindaian 300mm
  • Kecepatan deteksi 500mm
  • Dapat membedakan antara cacat pada permukaan atas dan bawah
  • Lampu sorot depan tinggi dan rendah
  • Penerangan lokasi cacat dengan garis indikator laser
  • Lampu berkedip penerbangan yang menunjukkan lokasi penempatan perangkat
  • Garis indikator laser ganda untuk lintasan depan peralatan
  • Port pengisian daya ponsel
  • Fungsi pengisian daya tablet
  • Baterai lithium berkapasitas tinggi 54Ah opsional yang memberikan daya tahan baterai lebih dari 8 jam
  • Komputer layar sentuh rugged 12 inci, ringan dan mudah dibawa
  • Akuisisi dan analisis data real-time
  • Encoder mekanis presisi buatan Jerman dengan kesalahan panjang 3mm
  • Motor impor Jerman untuk pengoperasian yang mulus dan kualitas yang andal
  • Sistem Windows 10/11 secara otomatis menggambar grafik CAD seluruh pelat dasar tangki, menemukan area yang terkorosi, dan menggunakan pengkodean warna untuk tingkat korosi
  • Pengukuran ketebalan, ruang vakum, dan pengujian partikel magnetik dapat ditambahkan ke grafik pelat dasar tangki dan ditampilkan secara komprehensif dalam laporan
  • Fungsi perbandingan dan overlay untuk membandingkan hasil saat ini dengan deteksi sebelumnya
  • Desain tambalan dan fungsi statistik untuk dukungan pemeliharaan tangki
  • Batang hidrolik memungkinkan pengangkatan jembatan magnet dari pelat dasar dengan mudah
Fitur Opsional
  • Dermaga pelepasan dan penyimpanan magnet untuk mencegah magnet menempel pada barang feromagnetik
  • Dermaga dengan empat roda karet tugas berat untuk penarikan yang mudah
  • Kereta unit utama untuk memindahkan unit utama yang dibongkar tanpa perlu dibawa
  • Sakelar anti-tabrakan untuk mencegah tabrakan dengan rintangan
  • Sudut pandang tunggal yang dapat disesuaikan untuk komputer tablet
  • Sudut pandang 2D yang dapat disesuaikan dan dikontrol komputer serta berputar
  • Kontrol operasi setang lurus
  • Kontrol setang sepeda motor
  • Kontrol operasi kabel
  • Fungsi kontrol nirkabel
  • Fungsi rem
Fitur Perangkat Lunak Pelaporan
  • Deteksi dan penggambaran CAD otomatis
  • Fungsi desain tambalan
  • Fungsi pembuatan laporan pengujian
  • Analisis bentuk dan ukuran cacat
  • Cacat yang dapat dideteksi melalui inspeksi visual, ultrasonik, ruang vakum, dan pengujian partikel magnetik
  • Daftar langsung jumlah dan lokasi cacat untuk setiap papan
Parameter Teknis
Parameter Spesifikasi
Prinsip Prinsip Kebocoran Magnetik
Jumlah Probe 192 buah probe koil Hall MLF dan 64 buah probe Hall LMA
Lebar Pemindaian 300mm
Panjang Pemindaian Maksimum 30 meter
Akurasi Penentuan Posisi ±3mm atau ±0,04% (panjang pemindaian 8 meter)
Metode Penggerak Penggerak motor DC
Kecepatan Pemindaian 0,5 m/s (tetap)
Efisiensi Deteksi 9 meter persegi/menit
Rentang Ketebalan Mode gambar: Maksimum 12,5mm
Mode berhenti otomatis: 16mm
Properti Lapisan Transparan Daya tembus kuat; dapat menembus lapisan non-feromagnetik hingga ketebalan 6mm
Sensitivitas Maksimum 20% korosi ketebalan pelat dasar tangki
Akurasi Cacat ±5% dari ekuivalen penilaian
Kemampuan Deteksi Cacat Minimal Lubang Φ2mm, dengan kedalaman 50% dari ketebalan pelat
Cacat Permukaan Atas dan Bawah Dapat menentukan apakah korosi berada di permukaan atau bagian bawah pelat dasar
Penyimpanan Data Hard drive komputer atau hard drive eksternal USB
Analisis Real-time Lihat ukuran korosi cacat, koordinat X/Y spesifik, dan lokasi permukaan cacat
Catu Daya Baterai isi ulang DC 12V dengan pengisi daya pintar tegangan operasi 220V
Berat Sekitar 45 kg
Perangkat Lunak Perangkat lunak akuisisi dan analisis data real-time, perangkat lunak pelaporan analisis
Konfigurasi Dasar
  1. Unit utama yang dapat dilepas: 1 unit
  2. Tablet layar sentuh rugged 12 inci: 1 unit
  3. Perangkat lunak pengujian dan analisis: 1 set
  4. Perangkat lunak laporan grafis: 1 set
  5. Pengisi daya baterai: 1 set
  6. Braket pemasangan komputer: 1 set
  7. Baut pemasangan komputer: 2 pcs
  8. Pelat uji perbandingan: masing-masing satu untuk ketebalan 6mm, 8mm, 10mm, dan 12mm
  9. Kotak transportasi: 3 pcs
Konfigurasi Opsional
  • Dermaga pelepasan dan penyimpanan magnet
  • Dermaga dengan empat roda karet tugas berat
  • Kereta unit utama
  • Sakelar anti-tabrakan
  • Sudut pandang tunggal yang dapat disesuaikan untuk komputer tablet
  • Sudut pandang 2D yang dapat disesuaikan dan dikontrol komputer serta berputar
  • Kontrol operasi setang lurus
  • Kontrol setang sepeda motor
  • Kontrol operasi kabel
  • Fungsi kontrol nirkabel
  • Fungsi rem
