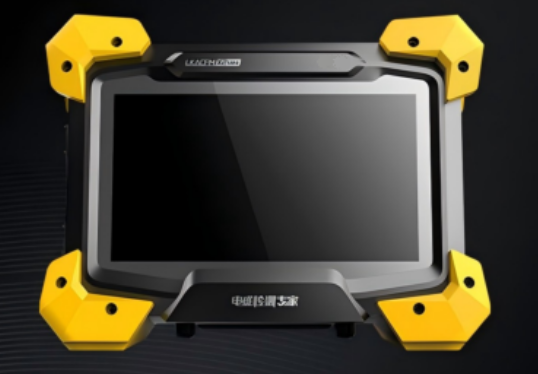

Pengukuran medan arus bolak-balik (ACFM) Deteksi cacat permukaan dan dekat permukaan pada struktur logam

Lingkup Penyediaan

Nama Peralatan

Pengukuran medan arus alergen cerdas (ACFM)
Instrumen Pemeriksaan

Jumlah

1 set

Kemampuan Inspeksi Utama

Bahan yang Dapat Digunakan

Logam konduktif ferromagnetik dan nonferromagnetik, termasuk baja karbon, baja tahan karat, aluminium, dll.

Lingkup Aplikasi

Deteksi cacat permukaan dan hampir permukaan pada struktur logam

Cacat yang berlaku

Berkapasitas untuk secara efektif mendeteksi retakan permukaan dan cacat linier lainnya

Kedalaman Pemeriksaan

kedalaman maksimum untuk baja karbon adalah 3mm; untuk stainless steel adalah 5mm; untuk aluminium adalah 8mm

Sensitivitas Deteksi

Mampu mendeteksi cacat pembukaan permukaan sebesar 3*0.5*0.2mm; dapat mendeteksi cacat yang setara dengan yang ada pada Tes Partikel Magnetik (MPI) A1 15/100

Stabilitas Deteksi

Tingkat deteksi cacat minimum lebih dari 90%

Jenis Lapisan yang Diizinkan

Lapisan tidak konduktif seperti cat, resin epoksi, aspal, dll.

Ketebalan Lapisan yang Diizinkan

Ketebalan lapisan maksimum≤5mm; bila digunakan dengan probe kumparan besar, dapat memeriksa lapisan hingga 10mm tebal

Kecepatan Pemindaian

Kecepatan pemindaian maksimum≤60mm/s, kecepatan pemindaian minimum harus > 5mm/s

Dapat melakukan inspeksi pada suhu hingga 500 ° C ketika dipasangkan dengan probe suhu tinggi

Persyaratan Instrumen

Tampilan

Layar multi-touch 7 inci dengan dukungan lampu latar

Resolusi

Tampilan resolusi tinggi, resolusi 1280*800

RAM

4GB, dapat diperluas menjadi 8GB

Penyimpanan

32GB penyimpanan internal, dapat diperluas hingga 128GB

Sistem Operasi

Android OS ((berdasarkan kernel Linux)

Antarmuka

1* USB3.0/USB2.0 HOST port, 1* Type-C port (hanya untuk pengisian)

Antarmuka Jaringan

Mendukung koneksi Wi-Fi; dapat diperluas untuk mendukung 4G dongle

Antarmuka Pengisian

Port tipe-C, terintegrasi dengan FCP input/output fast charging protocol, AFC input/output fast charging protocol, DRP Try. SRC protocol, PD3.1 input/output fast charging protocol, QC2.0/QC3.0/QC3.0+ output protokol fast charging

Kekuatan pengisian/pengurangan maksimum: 45W
