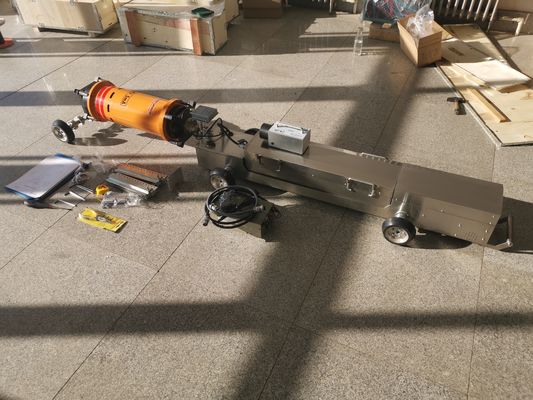

HXPC-100B3X X-ray Pipeline Crawler ±5mm Akurasi Pemosisian Crawler Pengujian Radiografi untuk Lokasi Konstruksi Pipa
Fitur
l Berbeda dengan mengontrol peralatan melalui pendengaran suara, manipulator dapat mengontrol momen paparan dan memanipulasi crawler pipa sinar-X untuk bergerak maju atau mundur melalui penentu arah magnetik.
l Pelokasi magnetik memiliki fitur-fitur berikut: akurasi posisi lebih tinggi, penetrasi kuat, dan stabilitas lebih tinggi. Pemancar magnetik dilengkapi dengan tampilan elektrik.
l Crawler pipa sinar-X dapat menampilkan tegangan baterai dan langsung menilai penggunaan baterai.
l Perangkat lunak crawler pipa sinar-X ditulis dengan kode kesalahan. Silakan merujuk ke tabel kode kesalahan untuk mendeteksi malfungsi peralatan.
l Crawler pipa sinar-X memiliki ukuran lebih kecil, bobot lebih ringan, dan lebih nyaman untuk transportasi dan pengoperasian.
l Dilengkapi dengan semua jenis fungsi perlindungan, termasuk perlindungan saat terkena air, perlindungan tanpa operasi selama 20 menit, dll.
l Pengguna dapat mengganti pengontrol, papan sirkuit, dan suku cadang lainnya dengan mudah karena desain modular.
l Generator mengadopsi detektor cacat target kerucut melingkar portabel kecil 1605: pengontrol dan kepala mesin terpisah, yang lebih nyaman bagi pengguna untuk mengganti, men-debug, dan menguji. Jika generator dilengkapi dengan pengontrol, seluruh set dapat digunakan sebagai detektor cacat portabel.
l Crawler dilengkapi dengan beban palsu, dan waktunya diatur selama 0,2 menit. Crawler dapat mensimulasikan kerja beban nyata, seperti paparan, bergerak maju atau mundur tanpa menghubungkan kepala pipa. Fungsi ini memungkinkan pengguna untuk belajar cara menemukan dan menentukan kesalahan.
l Poros pemanjang mengadopsi koneksi tanpa kunci, yang lebih nyaman untuk diganti.
l Penerima magnetik memiliki 8 rentang roda gigi, yang memenuhi persyaratan diameter yang berbeda.
Parameter
|
Model crawler
|
HXPC-100B3X
|
|
Diameter dalam pipa yang berlaku
|
Φ170-380mm (Diameter dalam)
|
|
Kemiringan pendakian pipa pembersih yang optimal
|
12°
|
|
metode pengendalian
|
Pemosisian magnetik
|
|
tegangan keluaran
|
60-160 kv
|
|
Arus keluaran
|
3 mA
|
|
waktu paparan
|
0-3 menit
|
|
akurasi pemosisian
|
±5 mm
|
|
Kecepatan perjalanan
|
12 m/menit
|
|
Tegangan / kapasitas baterai
|
108V/10AH
|
|
Jarak berjalan tanpa paparan
|
1km (pulang pergi)
|
|
Ketebalan dinding yang berlaku
|
≤10mm
|
|
Panjang total crawler (mm)
|
1870
(badan mobil 1170mm,
generator 600mm, koneksi 100)
|
|
Mode penggerak
|
Penggerak tunggal
|
|
ukuran titik fokus
|
1.0*3.5
|
|
Sudut radiasi sinar-X
|
360°*40°
|
|
Suhu lingkungan operasi
|
-20°C hingga +75°C
|
|
suhu penyimpanan
|
0°C hingga +60°C
|
|
Kelembaban lingkungan yang berlaku
|
≤85%
|
|
Berat kotak baterai
|
25Kg,42Kg
|
|
Berat generator
|
8.5kg
|
|
Berat pendakian
|
≤30kg
|
|
Radius putar crawler
|
＞15D
|
|
Jenis generator
|
Tabung kaca HUATEC XXH-1605
|

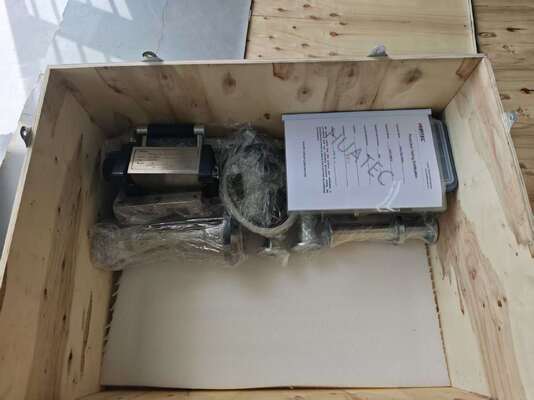

Pengiriman standar
|
Tidak.
|
Isi komposisi
|
Jumlah
|
Komentar
|
|
1
|
Crawler (kendaraan)
|
1 pc
|
|
|
2
|
Generator sinar-X
|
1 pc
|
|
|
3
|
Paket baterai
|
2 kotak
|
|
|
4
|
Pengisi daya baterai
|
1 pc
|
|
|
5
|
Pemancar pelokasi magnetik
|
1 pc
|
|
|
6
|
Penerima pemosisian magnetik
|
1 pc
|
|
|
7
|
Pengisi daya pemosisian magnetik
|
1 pc
|
|
|
8
|
Poros pemanjang
|
1 set
|
6 pc
|
|
9
|
Roda (besar)
|
1 set
|
6 pc
|
|
10
|
Roda (kecil)
|
1 set
|
6 pc
|
|
11
|
Pelat pemanjang
|
1 set
|
2 pc
|
|
12
|
Alat
|
1 set
|
|
|
13
|
Sertifikat kesesuaian, manual
|
1 pc
|
|
|
14
|
Gambar perakitan
|
1 set
|
|
|
15
|
Tabel perbandingan kesalahan
|
1 pc
|
|
Aksesori opsional
Layar timbal/ Huruf timbal/ Kaset/ IQI/ Film/ Penampil film/ Densitometer/ Dosimeter radiasi pribadi/ Pakaian pelindung/ Lampu alarm sinar gamma
