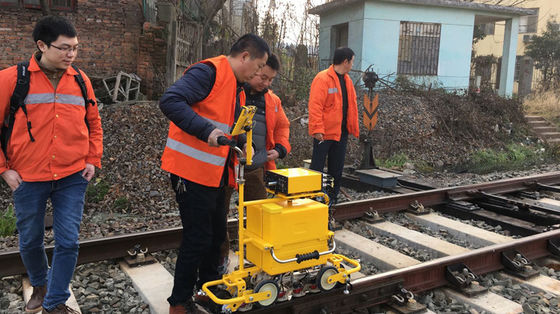

Detektor Cacat Rel Portabel FD-GT-20 Dudukan Troli UT Standar TB/T 2340-2012 Peralatan Pengujian Cacat Rel
Detektor cacat rel HUATEC FD-GT-20 adalah generasi ketiga produk digital penuh Goworld dengan layar warna TFT dan troli ringan yang digunakan untuk sistem kereta api. Sesuai dengan standar Penguji Rel UT TB/T 2340-2012 yang dikeluarkan oleh Kementerian Perkeretaapian (Cina), peralatan ini mampu melakukan pekerjaan deteksi untuk rel tipe 43~75kg/m. Berlaku untuk kereta api, kereta api berkecepatan tinggi, dan kereta bawah tanah.Spesifikasi TeknisSaluran10 saluran: 9 saluran inspeksi dan 1 saluran kalibrasi.
Jenis probe
| Probe elemen ganda sudut berbeda dengan frekuensi antara 2 - 2,5 MHz, termasuk 6 probe 70°, 2 probe 37°, dan 1 probe 0°. |
Konektor |
| BNC |
Susunan probe dan area deteksi |
| Deteksi komprehensif kerusakan pada semua bagian utama rel, termasuk: |
2 probe 70° memindai sisi kiri kepala rel |
| 2 probe 70° memindai bagian tengah kepala rel |
2 probe 70° memindai sisi kanan kepala rel
2 probe 37° memindai badan rel (retakan sekrup dan retakan miring lainnya)
1 probe 0° memindai kepala rel, badan rel, dasar rel, retakan horizontal lubang sekrup
Rentang Frekuensi
1,5MHz～3,0MHz
Penguatan
|
| 0～80dB |
Penolakan |
| Mati, besar |
Rentang Dinamis |
| Tidak kurang dari 16dB dengan penolakan min, 2~6dB dengan penolakan maks |
PRF |
| 400Hz per saluran |
Mode Tampilan |
| A-scanB-scanA+B scan |
Rentang deteksi |
| Dapat disesuaikan secara manual atau otomatis sesuai dengan jenis rel yang dipilih |
Kesalahan atenuator |
| Kesalahan operasi per 12dB tidak melebihi ±1dB |
Kesalahan Linearitas Vertikal |
| ≤1% |
Kesalahan Linearitas Horizontal |
| ≤15% |
Band penguat |
| -3dB 1,5MHz～3,0MHz |
Rentang pemblokiran |
| Tidak lebih besar dari 20mm |
Efek keadaan penekanan pada hasil pengukuran |
| Ketika penekanan instrumen berada dalam keadaan berbeda, perbedaan amplitudo adalah 10 dB±2 dB, perubahan ΔM antara dua gema tidak lebih dari 2 dB. |
Efek tegangan operasi pada ketinggian gema dan sensitivitas deteksi cacat (alarm) dari detektor cacat |
| Dalam rentang tegangan operasi yang dinilai, posisi gerbang dan tingkat alarm detektor cacat seharusnya tidak ada perubahan signifikan, dan variasi amplitudo gema ΔNd dan perubahan sensitivitas deteksi (alarm) ΔSd tidak lebih dari 1 dB. |
Kesalahan pengambilan sampel digital |
| Variasi amplitudo sinyal maksimum ke minimum seharusnya tidak lebih besar dari ±5% dari tinggi layar |
Waktu respons detektor cacat digital |
| Waktu respons detektor cacat digital seharusnya tidak melebihi 5ms. |
Karakteristik amplitudo jarak |
| Probe gelombang transversal mendeteksi lubang transversal dengan bukaan yang sama dan jalur suara yang berbeda; probe 0° mendeteksi dasar datar besar dengan jalur suara yang berbeda, dan perbedaan ΔW dari ketinggian gelombang pantul seharusnya memenuhi persyaratan berikut: |
Probe 0°: ΔW ≤ 12dB dalam rentang dari kedalaman 20mm hingga rentang tertinggi kurva karakteristik amplitudo jarak; ΔW ≤ 8dB dalam rentang dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm: |
|
Probe 37°: ΔW≤12dB dalam rentang dari kedalaman 20mm hingga rentang tertinggi kurva karakteristik amplitudo jarak; ΔW≤8dB dalam rentang dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm;
Probe 70°: ΔW ≤ 12 dB dalam rentang dari 10mm hingga 70mm yang sesuai dengan kedalaman deteksi.
|
SNR
Probe 0°: Deteksi permukaan bawah pada blok uji, ketika ketinggian gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 24 dB; rasio sinyal terhadap derau tidak kurang dari 16 dB.
Probe 37°: deteksi lubang sekrup dan retakan atas 3mm pada kemiringan 37° pada blok uji, buat kedua gelombang sama, ketika ketinggian gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 22dB; rasio sinyal terhadap derau tidak kurang dari 8dB.
Probe 70°: Pada blok uji, gelombang sekunder digunakan untuk mendeteksi lubang dasar datar φ4mm. Ketika ketinggian gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 20dB; rasio sinyal terhadap derau tidak kurang dari 10dB.
|
| Surplus Sensitivitas |
Probe 0°: deteksi permukaan bawah 110mm dari blok uji, ketika gelombang setinggi 80%, margin sensitivitas tidak kurang dari 36dB
Probe 37° dan probe 70°: Deteksi lubang tembus transversal Φ3×65 pada blok uji, margin sensitivitas tidak kurang dari 40dB ketika gelombang setinggi 80%
Kemampuan deteksi cacat dinamis (kemampuan deteksi cacat)
|
| Dengan probe khusus rel 0°, 37°, 70°, semua cacat manual pada blok uji perbandingan rel kecuali retakan ke bawah 15° dapat ditemukan dan indikasi alarm yang sesuai dikeluarkan. |
Mode penyesuaian gerbang alarm
Posisi awal, lebar, dan level gerbang alarm dapat disesuaikan secara manual
|
| Mode alarm |
Alarm waktu nyata (alarm gelombang masuk dan alarm kehilangan gelombang) |
| Alarm ganda gelombang lubang sekrup |
Alarm tunda satu dari dua |
| Indikasi alarm |
Mode alarm suara dan cahaya, volume dan frekuensi alarm dapat disesuaikan.
Pengukuran gelombang
Secara otomatis mengukur dan menampilkan jalur suara gelombang tertinggi, jarak horizontal dan vertikal dalam gerbang.
|
| Kurva penguatan |
Pengguna dapat menyesuaikan kurva penguatan (8 titik) sesuai kebutuhan aktual. |
| Catatan deteksi cacat |
Catatan data lengkap (hingga 50 km), data dapat diekspor dan diputar ulang |
| Metode input operasi |
Input layar sentuh |
| Tampilan |
Resolusi1280×800 |
| Layar sentuh |
Kapasitif, berkekuatan tinggi, tahan gores, |
| mendukung tulisan tangan |
Port |
| USB 2.0 |
LAN 100Mbps
WIFI 802.11 a/b/g/n
|
| bluetooth BT 4.0 |
Daya
DC 12V (paket baterai lithium)
Waktu kerja
≥8j
|
| Kapasitas tangki air |
≥20L |
| Akurasi tampilan gambar B |
Baik ordinat maupun absis adalah 2mm |
| Akurasi roda kode |
2mm |
| Kecepatan deteksi cacat |
Maks 5,0 km/jam |
| Suhu kerja |
-15°C～45°C |
| Dimensi |
Dimensi keseluruhan kendaraan dalam kondisi kerja adalah sekitar 780mm × 290mm × 1006mm. |
| Berat |
Rangka sekitar 24kg; instrumen ultrasonik sekitar 2,4kg; baterai instrumen 830g; terminal operasi (tablet komputer tiga bukti) 730g; troli yang dilengkapi dengan 5 set probe sekitar 1,4kg. |
| 1. Pengantar Detektor Cacat Ultrasonik Rel Digital FD-GT-20 |
Detektor cacat rel FD-GT-20 adalah generasi ketiga produk digital penuh HUATEC Group dengan layar warna TFT dan troli ringan yang digunakan untuk sistem kereta api. Sesuai dengan standar Penguji Rel UT TB/T 2340-2012 yang dikeluarkan oleh Kementerian Perkeretaapian (Cina), peralatan ini mampu melakukan pekerjaan deteksi untuk rel tipe 43~75kg/m. Secara efisien mendeteksi berbagai cacat pada kepala, badan, dan flensa rel, berlaku untuk kereta api, kereta api berkecepatan tinggi, dan kereta bawah tanah. |
| Instrumen mengadopsi mode host ultrasonik + terminal operasi dan terhubung melalui WIFI nirkabel. Sambil meningkatkan pengalaman operasi pelanggan, fungsi Internet plus instrumen dapat diperluas untuk mewujudkan berbagai fungsi seperti pemisahan deteksi manusia-mesin, data online, penyimpanan real-time offline, penentuan posisi GPS, penyimpanan data cloud, dll. Dan Anda dapat menyesuaikan terminal operasi ultrasonik Anda sendiri sesuai dengan kebutuhan pelanggan. |
2. Fitur |
(1) Rangka troli ringkas, tahan lama, dan mudah dirawat;
(2) Tangki air kotak peralatan terintegrasi berkapasitas besar;(3) Dudukan probe pengangkat integral, probe mudah dilepas dan diganti;(4) Ukuran kecil dan portabel, dengan panel sentuh tiga bukti industri;
(5) Indikator kinerja yang sangat baik, sesuai dengan standar yang relevan;
(6) Mendukung penentuan posisi GPS, penyimpanan data cloud, pengenalan suara otomatis, dan fungsi lainnya;
(7) Aplikasi fungsional yang memenuhi kebutuhan deteksi cacat.

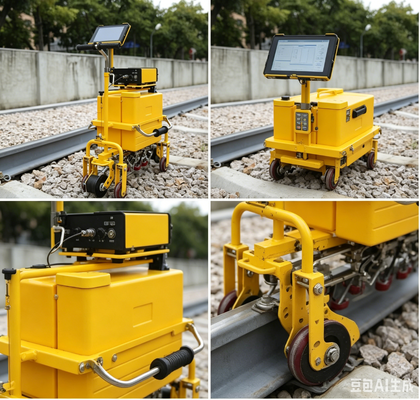

3. Struktur penampilan troli
4. Struktur penampilan instrumen
Instrumen kecil dan portabel, dimensi keseluruhan: 94X222X225mm, berat bersih sekitar 1,8kg
5. Tangki air kotak peralatan terintegrasi berkapasitas besar
Tangki air plastik, diisi air 20L.
6. Dudukan probe terintegrasi
Semua probe tertutup di bagian bawah mobil, yang dapat diangkat atau dilepas dengan satu cara, dan probe dapat dilepas dan diganti dengan lebih nyaman.
7. Tablet tiga bukti industri
Tablet layar sentuh tiga bukti industri, tahan debu, tahan air, dan tahan guncangan.
8. Perangkat lunak aplikasi deteksi cacat khusus instrumenUntuk karakteristik operasi panel sentuh, perangkat lunak aplikasi yang dirancang khusus membuat pemilihan fungsi dan penyesuaian parameter lebih mudah.
9. Perangkat lunak pemutaran data deteksi cacat komputer
Kecepatan pemutaran data dapat disesuaikan, mendukung pemutaran cerdas, penyaringan peristiwa, statistik, pencarian data, pencetakan, ekspor, dan fungsi lainnya.
Lampiran 1. Fitur dan Fitur
Penampilan host ringkas, kokoh, dan ringan, serta perakitan dan pembongkaran sederhana. Adaptabilitas lingkungan yang baik, suhu lingkungan kerja -15 °C ~ 45 °C, waktu kerja berkelanjutan tidak kurang dari 8 jam, anti-getaran dan anti-interferensi, tingkat perlindungan IP65.
Host memiliki banyak saluran deteksi cacat (beberapa probe dapat dihubungkan pada sudut yang berbeda), dan bekerja secara siklus waktu-berbagi berurutan.
Probe 0, 37, dan 70 derajat dirancang untuk mendeteksi sepenuhnya bagian utama rel.
Struktur host dalam bentuk "server + klien". "Server", host (tanpa input dan tampilan), adalah modul ultrasonik saluran 1-N; "klien" adalah terminal operasi (input dan tampilan), host dan klien (terminal operasi) melalui koneksi jaringan LAN kabel (atau WIFI nirkabel) untuk komunikasi jaringan.
Sirkuit pemancar mode eksitasi pulsa gelombang persegi negatif
Filter analog meningkatkan rasio sinyal terhadap derau host.
Penguatan saluran adalah kombinasi dari "penguatan dasar" + "penguatan kompensasi".
- Rentang deteksi, kecepatan suara material, dan pergeseran pulsa diatur secara otomatis sesuai dengan jenis rel yang dipilih.Fungsi parameter dasar ultrasonik konvensional dapat disesuaikan secara manual (rentang deteksi, kecepatan suara material, titik nol probe, tepi depan, sudut, posisi awal gerbang, lebar, dan level, dll.).
- Dengan fungsi penolakan.
- Frekuensi pengulangan saluran tetap 400 Hz per saluran.
- Dengan fungsi bukti saluran.
- Memiliki fungsi tampilan A, B, dan A+B.
- Dengan fungsi alarm suara dan cahaya.
- Dengan fungsi prompt suara.
- Proses implementasi mobil memiliki fungsi peringatan kecepatan berlebih.
- Memiliki fungsi pengukuran otomatis jalur suara, jarak horizontal dan vertikal gelombang tertinggi di gerbang alarm.
- Memiliki fungsi penandaan (luka, nomor trek, mobil maju, tarik mundur, dll.).
- Fungsi kurva kompensasi bawaan, kurva dapat diedit (baru, dimodifikasi, dihapus).
- Volume dan frekuensi alarm dapat disesuaikan untuk setiap saluran.
- Dengan fungsi kegagalan kopling probe deteksi.
- Gerbang saluran, gelombang, indikasi alarm, indikasi arah probe, indikasi sudut probe, fungsi kustomisasi warna saluran tampilan B.
- Dengan fungsi kustomisasi warna latar belakang antarmuka tampilan.
- Pengguna dapat menyesuaikan parameter pekerjaan tambahan.
- Fungsi perekaman penuh deteksi cacat
- Fungsi manajemen data deteksi cacat (simpan, hapus, panggil, putar ulang, ekspor).
- Perangkat lunak host dan terminal operasi dapat ditingkatkan melalui drive USB eksternal.
- Dengan fungsi input operasi layar sentuh, keyboard Bluetooth eksternal dapat dihubungkan.
- Dengan fungsi informasi lokasi GPS.
- Dengan tampilan kecepatan instan.
- Dengan fungsi bukti jarak tempuh.
- Memiliki fungsi pengeboran.
- Fungsi pembekuan gelombang.
- Komunikasi jaringan (Terhubung ke terminal operasi)
- Putar ulang data di komputer Anda
- Dengan fungsi demonstrasi operasi perangkat lunak instrumen, dapat digunakan untuk pelatihan pengguna instrumen
