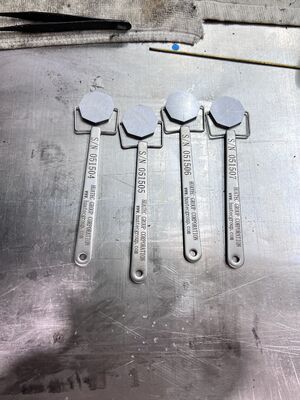

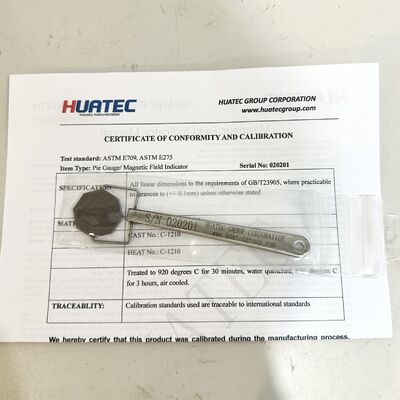

Indikator Medan Magnet Pengukur Pie Oktagonal Pola Oktagonal Standar Benda Uji Medan Inspeksi Partikel Magnetik MPI

Ringkasan:

Indikator medan magnet didasarkan pada "pemeriksaan partikel magnetik pada bejana tekan baja" standar Tiongkok dan "pemeriksaan partikel magnetik pada Penempaan Bejana Tekanan". Metode pemeriksaan bubuk magnetik standar masyarakat uji material Amerika ASTME709 dan metode pemeriksaan bubuk magnetik tempa baja ASTMA275 dan JB3965-85, JB4730-94, pembuatan desain standar gambar 11-9. Oleh karena itu, ini tidak hanya cocok untuk bejana tekan, tetapi juga untuk produk mekanis umum. Ini adalah alat yang bagus untuk inspeksi partikel magnetik. Hal ini dapat memeriksa kinerja komprehensif peralatan pendeteksi cacat, suspensi bubuk magnetik, dan apakah metode operasinya sesuai. Kita dapat dengan mudah menggunakannya untuk mencerminkan intensitas dan arah medan magnet di wilayah magnet.

Penggunaan

1. Saat menggunakan indikator medan magnet tipe 1, pegangan digenggam dengan tangan, permukaan tembaga menghadap ke atas, dan permukaan delapan garis ditempelkan pada benda kerja. Pegangannya digenggam dengan tangan dengan indikator medan magnet tipe 2, sehingga sisi mana pun dari indikator medan magnet tersebut dapat ditempelkan pada benda kerja.

2. 1 jenis dan 2 indikator medan magnet metode kontinu, saat menyemprotkan bubuk magnet atau suspensi magnet, bila permukaan indikator magnet muncul garis tanda magnet yang jelas, hal ini menunjukkan bahwa efek magnet telah dihasilkan. Jika indikator magnet tidak membentuk tanda magnet atau tidak membentuk tanda magnet pada arah yang diperlukan, maka penyesuaian metode magnetisasi harus diubah.

3. Indikator medan magnet jenis 3 adalah tiruan dari Jerman bagian barat. Ini tidak hanya dapat memeriksa peralatan pendeteksi cacat, tetapi juga memeriksa kinerja komprehensif dan metode pengoperasian suspensi partikel magnetik yang tepat. Ini dapat digunakan dengan mudah untuk mencerminkan intensitas dan arah medan magnet di wilayah magnet. Jarak antara penutup dan besi lunak dapat diatur, dan nilai batas kedalaman penguburan cacat dekat permukaan dapat diamati dan diamati pada nilai medan magnet tertentu.

4. Indikator medan magnet terdiri dari cincin pelindung magnetik datar dan tidak ada sisa dalam cincin pelindung tersebut. Dilengkapi dengan besi lunak berbentuk silinder yang terdiri dari 4 bagian. Keempat bagian ini dipisahkan satu sama lain oleh celah non magnet, membentuk dua sambungan vertikal, dan penutup pada besi lunak berbentuk silinder. Jarak penutup putar adalah 0,5 mm, dengan 1, 2, 3, 4 huruf per putaran 90 derajat. Sebuah bidang kuningan tipis ditutupi sampulnya. Bidang penutup dapat diatur untuk mengatur jarak antara tutup dan silinder besi lunak.

5. Saat memeriksa alat pada benda kerja yang bermagnet, terdapat bagian garis gaya magnet yang melewati kolom besi lunak. Jika bubuk magnet dan suspensi magnet tersebar, celah yang sesuai akan muncul di celah penutup sesuai dengan arah medan magnet. Putar tutupnya 360 derajat, artinya tutup berjarak 0,5 mm dari silinder besi lunak, terus putar tutupnya, dan tambah jarak antara tutup dan besi lunak. Jika tampilan partikel magnet tidak hilang. Untuk menentukan arah medan magnet, indikator medan magnet dapat diputar perlahan hingga tampilan retakan mencapai derajat yang paling jelas, dan medan magnet berada pada arah vertikal pada posisi tersebut.
