TG-200 Portable Echo-Echo Through Paint Rust Ultrasonik Ketebalan Meter 0,01mm Resolusi 500 Kelompok Penyimpanan Data NDT Instrumen Pengukuran

TG-200 Meteran Ketebalan Ultrasonik Karat Cat Melalui Gema-gema Portabel Resolusi 0.01Mm 500 Kelompok Alat Ukur NDT Penyimpanan Data

Lingkup Aplikasi

Pengukur ketebalan ini mengadopsi beberapa mode gema (IE, EE), yang dapat mengukur ketebalan produk melalui ketebalan lapisan tertentu. Instrumen ini dapat dilengkapi dengan probe pengukur ketebalan ultrasonik pulsa sempit, yang dapat menggunakan mode EE untuk melewati lapisan pelapis, lapisan karat, dan secara akurat mengukur ketebalan badan benda kerja antara 3-20mm, dan akurasi pengukuran ketebalan bisa mencapai 5μm; Itu juga dapat dilengkapi dengan probe pengukur ketebalan biasa, yang jangkauan deteksinya bisa mencapai 0,60mm~500mm. Instrumen ini dapat secara akurat mengukur berbagai pelat dan berbagai bagian olahan, dan dapat digunakan secara luas dalam bidang perminyakan, kimia, metalurgi, pembuatan kapal, penerbangan, dirgantara, dan bidang lainnya.

Parameter Teknis

Prinsip Dasar

Prinsip pengukuran ketebalan ultrasonik mirip dengan pengukuran gelombang optik. Pulsa ultrasonik yang dipancarkan oleh probe mencapai objek yang diukur dan merambat di dalam objek tersebut. Ketika mencapai antarmuka material, ia dipantulkan kembali ke probe. Ketebalan material yang diukur ditentukan dengan mengukur secara akurat waktu perambatan ultrasonik pada material.

Fitur Instrumen

• Tiga mode pengukuran, PE IE dan pengujian, diadopsi untuk mengukur ketebalan secara akurat;Mode IE memungkinkan pengukur mengukur ketebalan melalui lapisan;
• chip waktu presisi tinggi dan model kalibrasi v-path diadopsi, dengan rentang pengukuran yang luas dan akurasi pengukuran yang tinggi;
• informasi pengukuran dapat disimpan sepenuhnya, termasuk nilai pengukuran ketebalan, kecepatan suara yang diukur, dan informasi waktu;
• dua baterai alkaline No. 5 digunakan untuk catu daya;
• resolusi layar adalah 0,01 mm, dan batas kesalahan adalah 0,4% H (H adalah ketebalan benda kerja);
• kontras layar kristal cair dapat disesuaikan, dan memiliki tampilan lampu latar LED, yang dapat digunakan di berbagai lingkungan cahaya.

Parameter fungsional utama

• ia tidak memiliki kalibrasi, yang secara otomatis dapat memperbaiki kesalahan sistem;
• jika ketebalannya diketahui, kecepatan suara dapat diukur kembali untuk meningkatkan akurasi pengukuran;
• ia memiliki fungsi prompt status kopling untuk memahami status pengukuran secara intuitif;
• ia memiliki fungsi indikasi daya, yang dapat menampilkan sisa daya baterai secara real time.

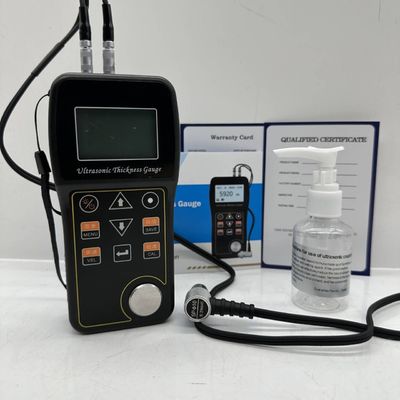

Pengiriman standar:

Unit utama 1 buah

Probe tipe dasar 5M 10mm

couplant

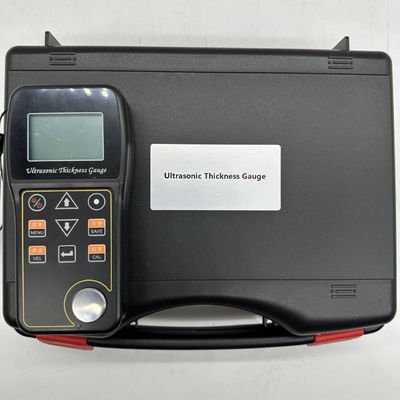

Tas jinjing

petunjuk

Sertifikat kalibrasi

perangkat lunak komputer

Aksesori opsional:

Berbagai penyelidikan

Couplant untuk suhu tinggi

Blok stepwedge
