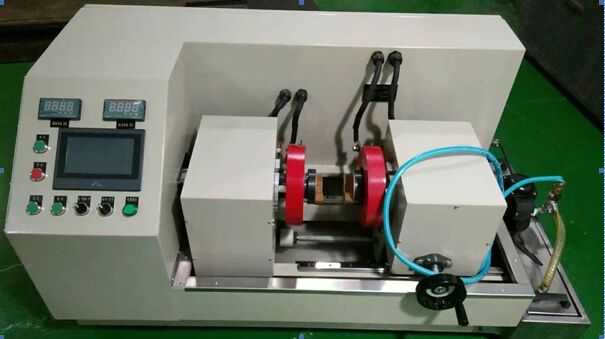

Detektor Kerusakan Partikel Magnetik Presisi Tinggi untuk Tujuan Pelatihan

Detektor Cacat Partikel Magnetik Presisi Tinggi untuk Tujuan Pelatihan

1. Deskripsi komponen peralatan

1.1. Kabinet kontrol listrik (1)

  Kabinet kontrol listrik independen, semua komponen eksekutif listrik dipasang di kabinet kontrol ini, dan kabinet kontrol listrik dilengkapi dengan penyaringan udara dan perangkat pembuangan panas yang bersirkulasi. Dilas dengan baja berkualitas tinggi;

Pompa semprot 220V 50HZ dengan penutup kedap air dan keluaran daya lampu hitam dipasang di bagian belakang;

Pemutus sirkuit, kontaktor, komponen kontrol, transformator, penyearah, pemicu, energi, dll. semuanya dipasang di kabinet ini;

1.2. Panel kontrol (2)

Bagian depan panel dirancang dengan layar sentuh untuk pengaturan dan tampilan, dengan ammeter digital AC dan tombol berhenti darurat.

Sakelar dan pengaturan fungsi semuanya dirancang di area ini.

1.3. Kotak pemasangan elektroda (3)

Kotak elektroda tetap dilas dengan pelat baja berkualitas tinggi 10mm, dan dua pintu depan dan belakang dapat dilepas.

1.4. Kotak pemindahan elektroda (5)

Kotak penggerak elektroda dapat dihentikan pada posisi apa pun, digunakan untuk mengatur jarak penjepitan, dan memiliki fungsi kunci parkir;

1.5. Sistem pengadukan dan penyemprotan suspensi magnetik (6)

Peralatan tersebut dirancang dengan tangki suspensi magnetik terpisah dengan struktur berbentuk V di bagian bawah dan pompa listrik semprotan pengaduk dipasang di bagian atas. Bagian ini dihubungkan ke tangki bah dengan selang, dan pistol semprot manual dipasang di sisi depan tangki bah.

Sistem ini memiliki pengadukan yang kuat, struktur berbentuk V memastikan bubuk magnet tidak mudah mengendap, dan tekanan semprotan dapat disesuaikan;

Kapasitasnya 20L;

1.7. Sistem catu daya magnetisasi dan demagnetisasi:

Peralatan ini mengadopsi metode magnetisasi AC, yaitu dua set catu daya magnetisasi independen. Dua transformator utama masing-masing menyediakan arus magnetisasi. Teknologi konverter modul yang dapat dikontrol digunakan untuk mengontrol arus rangkaian, dan tegangan terisolasi dikirim ke elektroda dan kumparan. Ukurannya terus disesuaikan dan indikasi instrumen yang sesuai diatur. Arus dapat diatur sebelumnya, dan alarm akan berbunyi ketika arus yang telah ditentukan tidak mencukupi atau terlampaui untuk mencegah kesalahan deteksi dan deteksi yang terlewat, dan memastikan bahwa benda kerja memperoleh intensitas magnetisasi yang ditentukan. AC dengan fungsi kontrol fase matikan untuk menjaga kestabilan sisa magnet, yang dapat digunakan untuk deteksi cacat sisa magnet.

Dengan fungsi demagnetisasi metode redaman AC.

Bahan jalur saat ini: semua batangan tembaga merah atau kabel tembaga.

1.8. Sistem kontrol listrik:

1) Sistem kontrol kelistrikan dikendalikan oleh OMRON PLC, termasuk modul yang dapat dikontrol dan perangkat proteksinya, perangkat pemicu penyesuaian arus, amperemeter, tombol kontrol dan lampu indikator, silinder, tripel, katup solenoid, katup pengatur tekanan, sakelar udara, relai perantara, Perangkat kontrol seperti kontaktor AC. Pemutus sirkuit daya utama dengan perlindungan beban berlebih.

2) Sistem kontrol antarmuka manusia-mesin:

Komputer (sistem antarmuka manusia-mesin) mengontrol arus magnetisasi, waktu magnetisasi, magnetisasi, dll., yang sangat meningkatkan akurasi deteksi, dan secara otomatis dapat menyelesaikan operasi magnetisasi langkah demi langkah, pemilihan awal arus magnetisasi, dan pelacakan.

Tampilan layar sentuh yang dapat diprogram berkomunikasi dengan pengontrol PLC yang dapat diprogram melalui adaptor untuk langsung menampilkan parameter utama sistem. Dan atur kata sandi otoritas, dan parameternya dapat disesuaikan dengan otoritas. Desain layar: Nama perusahaan beranda. Sentuhan apa pun dapat masuk ke layar utama- "Menu Utama", "Halaman Kerja", "Catatan Alarm", "Kewaspadaan", "Bentuk Gelombang Saat Ini", sentuh setiap tombol fungsi untuk secara otomatis beralih ke layar yang sesuai, dan parameter proses dari berbagai benda kerja biasa Dapat disimpan.

Arus magnetisasi dapat diatur sebelumnya, dan sirkuit pelacakan otomatis dibentuk melalui sistem tampilan layar sentuh yang dapat diprogram, dan kesalahan antara nilai yang dipilih sebelumnya dan nilai arus yang lewat sebenarnya adalah≤±3%.

Sistem ini memiliki fungsi diagnosis mandiri kesalahan. Tekanan udara berlebih, arus bawah, tidak normal, kenaikan suhu berlebihan pada sirkuit utama, alarm suara dan cahaya dan secara otomatis berhenti bekerja.

3) Cangkang peralatan dibumikan dengan andal, dan resistansi isolasi seluruh mesin adalah≥2MΩ.

4) Peralatan memiliki perlindungan keselamatan lengkap dan fungsi saling mengunci dan alarm.

5) Diagram skema kelistrikan, diagram pengkabelan, dan rangkaian peralatan sebenarnya harus benar-benar konsisten.

6) Kontak PLC dilengkapi dengan relai perantara untuk melindungi kontak.

7) Pengkabelan setiap komponen kelistrikan wajib ditandai dengan nomor kabel, dan pengkabelan antar masing-masing komponen dilengkapi dengan papan slot kabel.

2. Parameter teknis utama (Catatan: HWDC adalah singkatan dari DC setengah gelombang)

*Arus magnetisasi AC:

  Melingkar 0-500A terus menerus disesuaikan, dengan kontrol fase matikan

  Vertikal 0--1000A (1000A*6T=6000AT) dapat disesuaikan terus menerus, dengan kontrol fase mati daya

*Metode kontrol: pra-seleksi dan kompensasi otomatis

*Kecepatan penyegaran kompensasi: 0,02S/waktu

*Laju beban sementara:≥25%, cocok untuk pekerjaan 7*24 jam terus menerus

*Efek demagnetisasi: demagnetisasi redaman pergantian DC frekuensi ultra-rendah, remanensi≤0,2MT, frekuensi demagnetisasi yang dapat disesuaikan

*Metode magnetisasi: magnetisasi melingkar dan magnetisasi memanjang, magnetisasi komposit melingkar dan memanjang

*Tingkat kesalahan arus longitudinal mingguan:≤±3%

*Gerakan: 0-200mm

*Diameter dalam koil: 100mm

*Catu daya: AC380V±10% 50HZ 40KVA (5S seketika), sistem lima kabel tiga fase.

*Ukuran: panjang 1400*lebar 600*tinggi 750

*Sensitivitas: Benda uji sensitivitas tipe (QQI) (30/100) lingkaran penuh dan tanda silang dapat ditampilkan dengan jelas.

*Standar Industri Penerbangan Republik Rakyat Tiongkok HB/Z72-1998 "Inspeksi Partikel Magnetik"

*Memenuhi standar JB/T8290-2011 "Detektor Cacat Partikel Magnetik" dari Kementerian Permesinan, dan standar industri HB/Z72-98.
