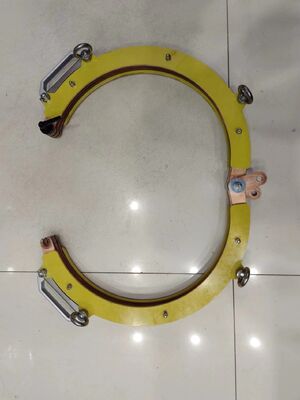

Open-Close Type 300mm Magnetic Coil Defect Detector (Detektor Kerusakan Koil Magnetik Tipe 300mm)

Open-Close Type 300mm Magnetic Coil Defect Detector (Detektor Kerusakan Koil Magnetik Tipe 300mm)

Detektor cacat partikel magnetik tipe open-close membuat benda kerja lebih mudah masuk ke dalam kumparan.

I parameter utama

II Fungsi pengenalan

1,Magnetisasi - memulai medan elektromagnetik untuk memagnetisasi benda kerja;

2,Demagnetisasi - medan demagnetisasi mulai demagnetisasi benda kerja;

3,Lebih dari alarm suhu - kumparan memiliki built-in 75°CSensor suhu. Ketika suhu yang ditetapkan melebihi, ia memasuki keadaan perlindungan;

III Pemasangan dan pengoperasian

Pemasangan:

1Peralatan harus dipasang di lingkungan kering tanpa debu logam, gas korosif dan benda mudah terbakar dan meledak;

2. Suhu media sekitarnya tidak harus lebih rendah dari - 10°Cdan tidak lebih tinggi dari + 40°C;

3. kelembaban relatif udara tidak lebih dari 85%;

4Sambungan pipa dan kawat antara peralatan instalasi dan setiap fasilitas bantu harus terhubung sesuai dengan tanda indikasi dan dasar colokan;

5. Pasokan listrik (sumber listrik, sumber udara, dll, sesuai dengan lingkungan instalasi peralatan dan kondisi operasi), dan shell peralatan dapat diandalkan;

Pengoperasian:

1Setelah peralatan dipasang di tempatnya, pertama-tama periksa apakah semua kabel penghubung dan sekrup pengikat longgar dan jatuh;

2. Gunakan instrumen untuk mengukur apakah tegangan di ujung atas saklar utama mesin memenuhi persyaratan lingkungan instalasi peralatan dan kondisi operasi;

3. Periksa setiap tindakan fungsi, tekan secara manual atau beralih setiap saklar fungsi, dan setiap tindakan fungsi peralatan harus dijalankan sesuai;

4Pemeriksaan efek demagnetisasi: periksa apakah residu magnetisme setelah demagnetisasi memenuhi persyaratan;

5Setelah lulus komisi dan inspeksi, peralatan dapat dimasukkan ke dalam produksi.

IV Pemeliharaan rutin

Setelah peralatan digunakan, operasi berikut harus dilakukan:

1. Matikan saklar daya dan potong pasokan listrik peralatan;

2.  Putuskan saklar utama dari catu daya eksternal;

3.  Bersihkan noda minyak di permukaan kumparan dan jaga kebersihan seluruh peralatan;

4. Periksa saluran penghubung sirkuit, kabel dan pengikat untuk kelonggaran dan penuaan dalam waktu satu bulan;

5. Periksa apakah konsentrasi suspensi magnetik memenuhi standar setiap hari;

6. Pembersihan noda minyak di permukaan peralatan harus dilakukan dengan cara mencuci yang netral;

7. Jika cangkangnya rusak, dilarang untuk terus digunakan;

6,Prinsip deteksi cacat

Prinsip elektromagnetisme

Arus magnetisasi membentuk medan elektromagnetik melalui permukaan benda kerja ferromagnetik (AC dan DC setengah gelombang memiliki efek kulit).Keberadaan cacat akan memotong garis kekuatan magnetik, membentuk medan magnet kebocoran dan menyerap partikel magnetik. partikel magnetik menumpuk untuk membentuk tanda magnetik.Keberadaan cacat dapat dinilai dengan mengamati tanda magnet (tanda magnet sebenarnya cacat diperbesar).

Metode magnetisasi longitudinal

Artinya, menggunakan metode kumparan, benda kerja ditelusuri ke dalam kumparan atau ditempatkan di antara yoke magnetik yang terdiri dari dua kumparan.medan magnet longitudinal dihasilkan dalam kumparan dan melewati sepanjang sumbu panjang benda kerja untuk memeriksa retakan keliling.
