Dual frekuensi Eddy Current Defect Detector mendeteksi cacat logam dalam bahan logam

Detektor Cacat Arus Eddy Frekuensi Ganda Mendeteksi Cacat Logam pada Material Metalik

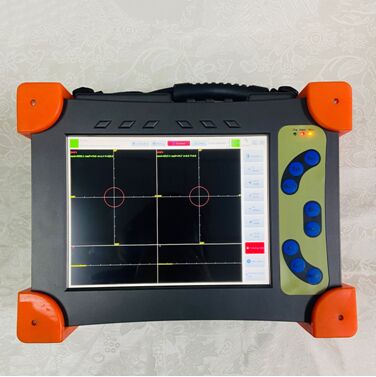

Seri HUATEC HEF-600 adalah Detektor Cacat Arus Eddy baru dari perusahaan kami, ini adalah instrumen yang mengintegrasikan empat fungsi seperti arus eddy konvensional, memori magnetik (opsional), pengukur ketebalan (opsional), pengukuran konduktivitas listrik (opsional), penyortiran kekerasan (opsional), pengguna dapat memilih fungsi yang sesuai berdasarkan kebutuhan yang berbeda, sehingga dapat secara efektif mengurangi biaya deteksi; pada saat yang sama instrumen dilengkapi dengan prosesor dual-core yang kuat, sistem operasi tertanam, Ini menggunakan teknologi elektronik digital paling canggih, teknik pengujian memori magnetik, dan teknologi mikroprosesor, ia mampu mendeteksi cacat logam pada material metalik dan mengetahui jenis paduan dan kondisi perlakuan panas, perubahan ketebalan dan sebagainya. Ini memiliki menu yang menampilkan semua pengaturan dan opsi menu, adalah peralatan pengujian arus eddy portabel multifungsi yang sangat praktis dan mudah dioperasikan, tetapi juga dapat melakukan pengukuran konduktivitas listrik, ketebalan lapisan non-logam.

Rentang frekuensi deteksi: 50 Hz-10 MHz, gain: 0-90,0 dB, fase: 0-359 derajat, termasuk pengaturan fase lift off, pemilihan beban keseimbangan dalam inspeksi absolut dan diferensial, memenuhi kebutuhan deteksi Anda secara luas. Ukurannya kecil dan ringan, serta desain kemasannya memenuhi persyaratan ergonomis. Baterai lithium isi ulang berkinerja tinggi bawaan, baterai dapat bekerja terus menerus selama lebih dari 12 jam. Jadi ini ideal untuk insinyur lapangan, baik saat menaiki tangga, masuk ke celah sempit, atau bekerja di ketinggian. Layar LCD berwarna beresolusi tinggi berukuran besar dapat terlihat jelas dalam kondisi pencahayaan apa pun.

Instrumen dapat mewujudkan operasi "bodoh". Sesuai dengan tugas deteksi yang diperlukan, parameter proses seperti frekuensi, gain, dan fase telah diatur sebelumnya oleh para profesional. Dalam pengukuran aktual, parameter proses pengujian yang sesuai dapat disesuaikan kapan saja. Operator dapat bekerja tanpa pelatihan khusus dalam waktu lama.

Instrumen portabel ini tersedia di bidang penerbangan, kedirgantaraan, tenaga listrik, dan petrokimia untuk pengujian saat digunakan untuk tembaga, titanium, aluminium, zirkonium, dan pengukuran lainnya. Ini dapat menahan tanda-tanda interferensi yang disebabkan oleh ketidakrataan material benda kerja, sedimen, kotoran, dan getaran untuk mendapatkan presisi yang lebih baik. Karena desain digital penuh, dimungkinkan untuk menyiapkan prosedur pengujian standar di instrumen, bagi pengguna untuk melakukan inspeksi.

2. Parameter

*Layar besar, pengukuran tinggi LCD warna 10,4 inci

*Jumlah frekuensi: frekuensi ganda

*Rentang frekuensi: 10 Hz ~ 10 MHz, ukuran langkah: 1 / 5 / 10

* Gain Perangkat Keras: 0-40 dB, langkah min 0,1 dB, Gain Perangkat Lunak: 0-99 dB, langkah min 0,1 dB

*Fase: 0 ~ 359 ° dan 1 ° untuk setiap gigi

*Mode tampilan: impedansi, basis waktu, titik, dan garis

*Penyimpanan data 30GB untuk nilai dan grafik

*Sistem operasi: Linux 3.0

*Bahasa operasi: Inggris

*Operasi sederhana, petunjuk layar real-time, dan dialog manusia-mesin

*Bantuan grafis dan teks hotkey online.

*Penyaringan digital: frekuensi lolos tinggi dan lolos rendah dapat diatur

*Koefisien filter: 0-4000

*Keseimbangan elektronik digital cepat

*Pengukuran amplitudo dan fase otomatis / manual

*Jendela alarm: Bentuk kipas, persegi panjang, lingkaran

*Pilihan latar belakang sistem koordinat persegi panjang dan sistem koordinat polar

*Tampilan kalender dan waktu otomatis

*Catu daya: 110V ~ 220V (-20% ~ +20%) 50 ~ 60Hz, konsumsi daya 10W

*Baterai lithium isi ulang bawaan

*Persyaratan adaptor: DC15.6V, 6A

*Waktu catu daya baterai: ≥8 jam

*Suhu kerja: -10 °C -50 °C

*Kelembaban relatif: ≤80%

*Ukuran (P*T*L): 320 mm X 235mm X 103mm

*Berat: 3kg, termasuk baterai

*Port USB: 2 port

*Port RS-231: 1 port

*Output video: Output VGA standar

*Output alarm: 8

*Input mulai: 8

*Input encoder: 1

*Saluran pengujian: 1-4

*Penggerak probe: 1-16

*Mode tampilan: Kurva penuh, Blanking

*Deteksi: Gelombang penuh, setengah gelombang positif, setengah gelombang negatif, gelombang RF

*Filter gelombang: Penyaringan 3 tahap

3. Prinsip dasar

Detektor cacat arus eddy adalah metode pengujian non-destruktif berdasarkan prinsip induksi elektromagnetik, yang cocok untuk material konduktif. Jika konduktor ditempatkan dalam medan magnet bolak-balik, akan ada arus induksi dalam konduktor, yaitu, arus eddy. Karena perubahan berbagai faktor (seperti konduktivitas, permeabilitas, bentuk, ukuran, dan cacat) dari konduktor itu sendiri, arus induksi akan berubah. Dengan menggunakan fenomena ini, sifat, keadaan, dan cacat konduktor dapat ditentukan.

Detektor cacat arus eddy adalah membuat konduktor dekat dengan kumparan dengan arus bolak-balik, dan medan magnet bolak-balik dibentuk oleh kumparan. Medan magnet bolak-balik melewati konduktor dan memiliki induksi elektromagnetik dengannya untuk membentuk arus eddy dalam konduktor. Arus eddy dalam konduktor juga akan menghasilkan medan magnetnya sendiri. Efek medan magnet arus eddy juga akan mengubah kekuatan medan asli, yang akan menyebabkan perubahan tegangan dan impedansi kumparan. Oleh karena itu, kekuatan dan distribusi arus eddy akan terpengaruh ketika ada cacat pada atau di dekat permukaan konduktor atau material logam yang diukur berubah. Perubahan arus eddy akan menyebabkan perubahan tegangan dan impedansi kumparan deteksi. Berdasarkan perubahan ini, kita dapat secara tidak langsung mengetahui keberadaan cacat dalam konduktor dan apakah kinerja material logam telah berubah.

4. Panduan model

5. Paket standar

Unit utama

Probe inspeksi las dengan kabel

Blok kalibrasi baja karbon

Sertifikat kalibrasi

Buku instruksi

Kotak penyimpanan

6. Aksesori opsional

Blok kalibrasi berbagai material

Berbagai probe untuk aplikasi yang berbeda
