Dual Frequency Eddy Current Defect Detector Seri HEF-600

Dual frekuensi Eddy Current Defect Detector seri HEF-600

HUATEC HEF-600 seri adalah baru Eddy Current Flaw detector dari perusahaan kami, ini adalah instrumen yang telah terintegrasi empat fungsi sebagai arus eddy konvensional, memori magnetik (opsional),gauge ketebalan (opsional), pengukuran konduktivitas listrik (opsional), pembagian kekerasan (opsional), pengguna dapat memilih fungsi yang tepat berdasarkan kebutuhan yang berbeda,sehingga dapat secara efektif mengurangi biaya deteksi; pada saat yang sama instrumen ini dilengkapi dengan prosesor dual-core yang kuat, sistem operasi tertanam, Ini menggunakan teknologi elektronik digital yang paling canggih,Teknik pengujian memori magnetik dan teknologi mikroprosesor , dapat mendeteksi cacat logam dalam bahan logam dan mengetahui jenis paduan dan kondisi perawatan panas, perubahan ketebalan dan sebagainya.Ini memiliki menu menunjukkan semua pengaturan dan pilihan menu, adalah peralatan pengujian eddy current portabel multi-fungsi yang sangat praktis, mudah dioperasikan, tetapi juga untuk melakukan pengukuran konduktivitas listrik, ketebalan lapisan non-logam.

Jangkauan frekuensi deteksi: 50 Hz-10 MHz, gain: 0-90.0 dB, fase: 0-359 derajat, termasuk pengaturan fase angkat, pemilihan beban keseimbangan dalam inspeksi absolut dan diferensial,secara luas memenuhi kebutuhan deteksi AndaIni adalah kecil dalam ukuran dan ringan dalam berat, dan desain kemasan memenuhi persyaratan ergonomis.Baterai dapat bekerja terus menerus selama lebih dari 12 jamJadi itu ideal untuk insinyur lapangan, apakah itu menaiki tangga, menekan ke pintu masuk yang sempit, atau bekerja di ketinggian.layar LCD berwarna resolusi tinggi dapat terlihat dengan jelas dalam kondisi pencahayaan apa pun.

Instrumen ini dapat mewujudkan operasi "bodoh". Menurut tugas deteksi yang diperlukan, parameter proses seperti frekuensi, gain dan fase ditetapkan sebelumnya oleh para profesional.Parameter proses pengujian yang sesuai dapat disesuaikan kapan sajaOperator dapat bekerja tanpa pelatihan khusus untuk waktu yang lama.

Instrumen portabel ini tersedia di bidang penerbangan, kedirgantaraan, tenaga dan petrokimia untuk pengujian dalam penggunaan untuk koper, titanium, aluminium, zirconium dan pengukuran lainnya.Hal ini dapat menahan tanda interferensi yang disebabkan oleh tidak merata dari bahan benda kerja, sedimen, kotoran dan getaran untuk mendapatkan lebih baik presisi. Karena desain digital penuh, sehingga mungkin untuk mengatur prosedur pengujian standar dalam instrumen,untuk pengguna untuk mengambil di bawah inspeksi.

2. Parameter

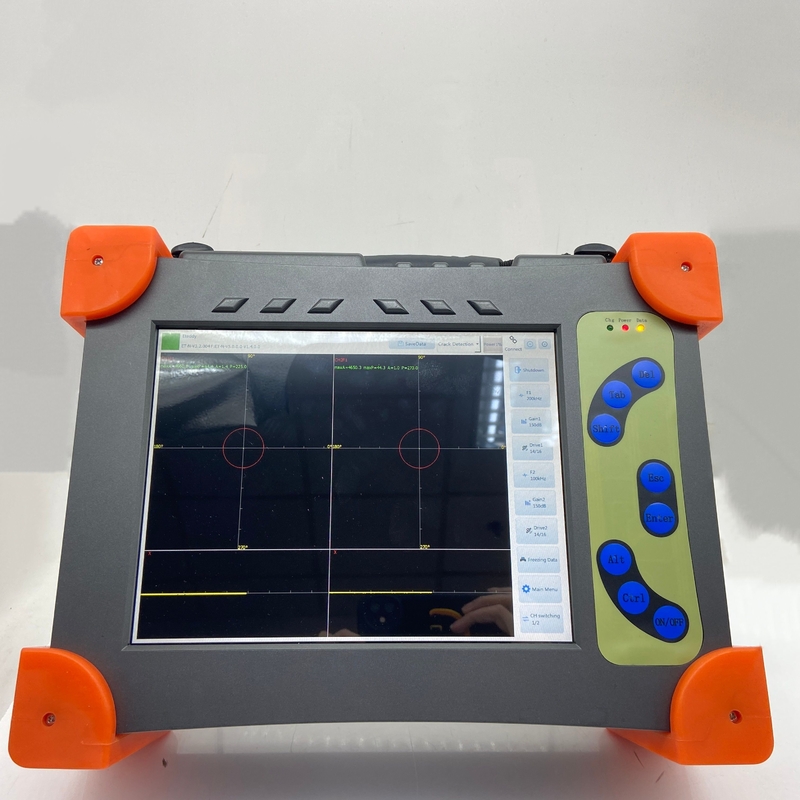

*Layar besar, ukuran tinggi 10,4 inci LCD warna

* Nomor frekuensi: frekuensi ganda

* Rentang frekuensi: 10 Hz 10 MHz, ukuran langkah: 1 / 5 / 10

* Hardware Gain:0-40 dB, min step0.1 dB, software Gain:0-99 dB, min step 0.1 dB

*Fase: 0 ~ 359 ° dan 1 ° untuk setiap gigi

* Mode tampilan: impedansi, basis waktu, titik dan garis

* penyimpanan data 30GB untuk nilai dan grafik

*Sistem operasi: Linux 3.0

*Bahasa Operasi: Inggris

*Pengoperasian sederhana, prompt layar real-time dan dialog manusia-mesin

*Help grafis dan teks online.

*Filter digital: frekuensi high pass dan low pass dapat diatur

* Koefisien filter:0-4000

*Balan elektronik digital cepat

*Pengukuran amplitudo dan fase otomatis / manual

*Jendela alarm:Bentuk kipas, persegi panjang, melingkar

*Pilihan latar belakang sistem koordinat persegi panjang dan sistem koordinat kutub

*Tampilan kalender dan waktu otomatis

* Pasokan listrik:110V ∼220V ((-20% ~ +20%) 50 ∼ 60Hz, konsumsi daya 10W

*Dibangun dalam baterai lithium isi ulang

* Persyaratan adaptor:DC15.6V, 6A

* Waktu pasokan daya baterai: ≥8h

*Suhu kerja:-10°C -50°C

*Kelembaban relatif:≤80%

* Ukuran ((W*H*T):320 mm X 235mm X 103mm

* Berat: 3kg, termasuk baterai

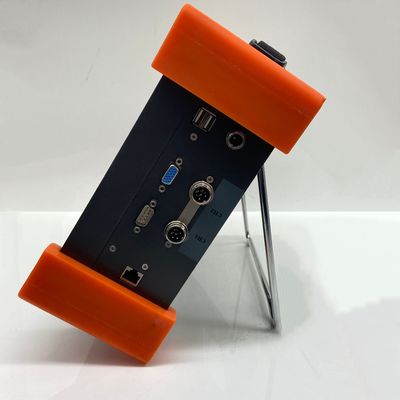

* USB port: 2 port

* RS-231 port:1 port

*Keluar video:Keluar VGA standar

* Output alarm:8

*Input awal:8

* Masukan pengkode:1

* Saluran pengujian:1-4

* Probe drive:1-16

*Mode tampilan: Full kurva,Blanking

* Deteksi: Full wave, positif setengah gelombang, negatif setengah gelombang, gelombang RF

* Filter gelombang: penyaringan tiga tahap

3. Prinsip dasar

Eddy current fault detector adalah metode pengujian non-destruktif berdasarkan prinsip induksi elektromagnetik, yang cocok untuk bahan konduktif.Jika konduktor ditempatkan dalam medan magnet bergantianKarena perubahan berbagai faktor (seperti konduktivitas, permeabilitas, bentuk, ukuran dan cacat) dari konduktor itu sendiri,arus yang diinduksi akan berubahDengan menggunakan fenomena ini, sifat, keadaan dan cacat konduktor dapat ditentukan.

Eddy current fault detector adalah untuk membuat konduktor dekat dengan kumparan dengan arus bolak-balik, dan medan magnet bolak-balik ditetapkan oleh kumparan.medan magnet bergantian melewati konduktor dan memiliki induksi elektromagnetik dengan itu untuk membangun arus pusaran di konduktor. arus pusaran di konduktor juga akan menghasilkan medan magnet sendiri. efek medan magnet arus pusaran juga akan mengubah kekuatan medan magnet asli,yang akan menyebabkan perubahan tegangan kumparan dan impedansiOleh karena itu, kekuatan dan distribusi arus pusaran akan terpengaruh ketika ada cacat pada atau di dekat permukaan konduktor atau perubahan bahan logam yang diukur.Perubahan arus pusaran akan menyebabkan perubahan dalam tegangan dan impedansi dari kumparan deteksiMenurut perubahan ini, kita dapat secara tidak langsung mengetahui keberadaan cacat pada konduktor dan apakah kinerja bahan logam telah berubah.

4. Panduan model

5Paket standar

Unit utama

Sonde inspeksi pengelasan dengan kabel

Baja karbon blok kalibrasi

Sertifikat kalibrasi

Panduan penggunaan

Kasus pembakaran

6. Aksesoris opsional

Blok kalibrasi berbagai bahan

Berbagai probe untuk aplikasi yang berbeda
