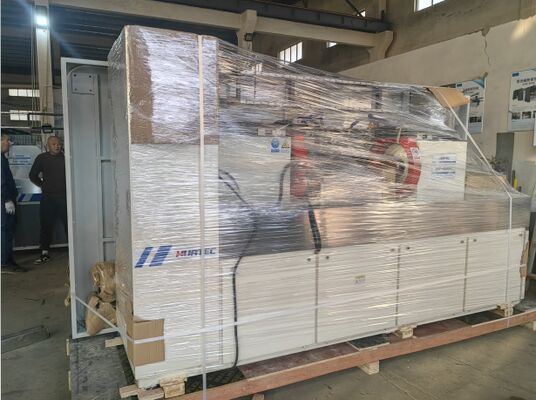

Mesin inspeksi partikel magnet horizontal basah
Mesin MPI tipe wet bench adalah peralatan inti yang digunakan dalam pengujian industri non-destructive (NDT) untuk deteksi batch dari permukaan dan dekat permukaan cacat dalam bahan ferromagnetik.Ini memiliki efisiensi deteksi yang tinggi, hasil intuitif, dan cocok untuk skenario kontrol kualitas di berbagai industri.
Tujuan utama
Menemukan cacat permukaan dan dekat permukaan bahan ferromagnetik (baja, besi, nikel, paduan kobalt), seperti retakan, lipatan, inklusi, pori-pori, kurangnya penetrasi, dll.
Digunakan untuk inspeksi kualitas pabrik, pemeliharaan dalam penggunaan, dan verifikasi perbaikan bahan baku, forging, castings, bagian mesin, dan bagian las.

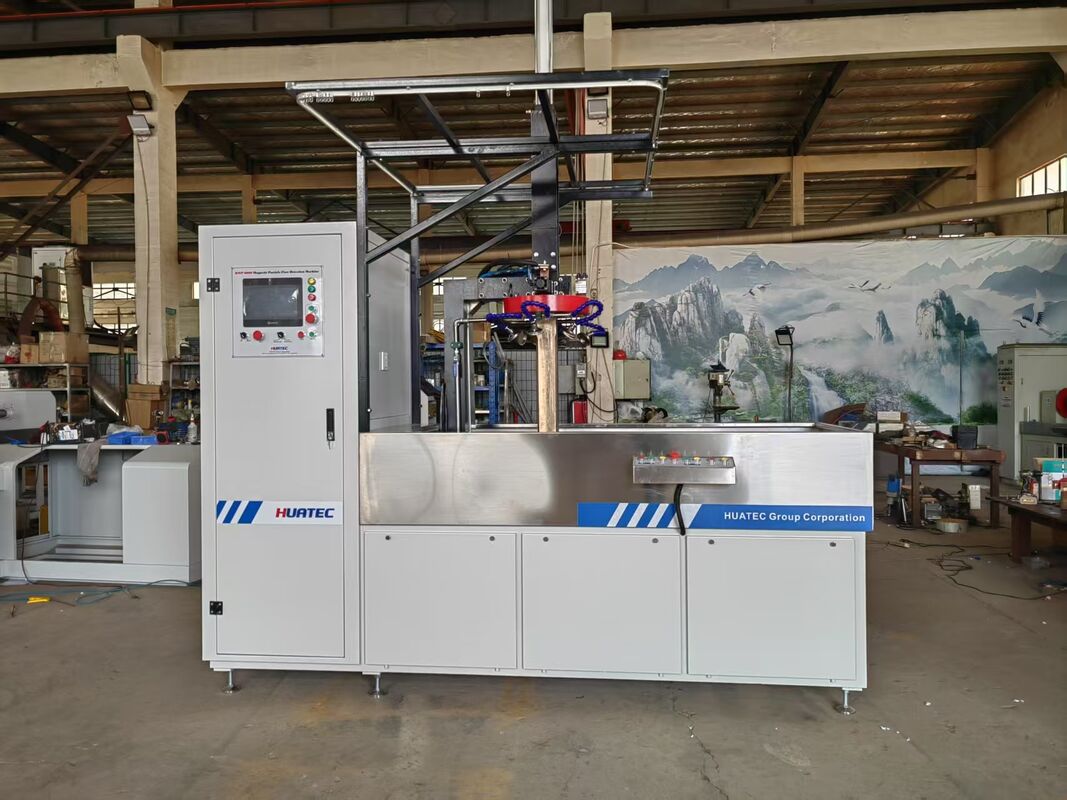

HMP-6000 tiga fase full wave AC-DC detektor partikel magnetik fluoresensi adalah jenis tetap
AC-DC multi-fungsi semi-otomatis lembab fluoresen magnetik partikel deteksi peralatan.
dirancang berdasarkan prinsip magnetisasi dan diproduksi sesuai dengan standar
persyaratan JB/T8290-2011 Mesin Deteksi Kelemahan Partikel Magnetik.
Mesin ini cocok untuk pengujian non destruktif dari permukaan dan dekat permukaan bagian yang terbuat dari
bahan ferromagnetik seperti komponen berbentuk cincin di industri seperti mesin, mobil,
dapat mendeteksi cacat yang sangat halus seperti retakan
dan penyertaan slag di permukaan dan dekat permukaan bagian yang disebabkan oleh pengecoran, pemalsuan, pengelasan,
peregangan, penekan, penggilingan, dan kelelahan.
| arus DC gelombang penuh tiga fase |
DC 0-6000A |
| arus magnetisasi AC |
AC 0-6000A |
| Waktu magnetisasi |
00,5-9,9 detik disesuaikan (tampilan digital waktu magnetisasi), dengan akurasi 0,1 detik; |
| Metode magnetisasi |
Total 6 jenis mode magnetisasi, 1. keliling DC satu arah, 2.
AC satu arah, 3. DC satu arah longitudinal, 4. AC satu arah longitudinal, 5.
Magnetisasi gabungan DC longitudinal & AC lingkar, 6.
AC longitudinal & DC keliling. |
| DC frekuensi ultra rendah demagnetisasi arus |
DC 6000A-0, arus yang telah dipilih sebelumnya, secara otomatis
meredup dari nilai yang dipilih sebelumnya menjadi nol; |
| AC attenuation demagnetization current (aliran demagnetisasi peredam AC) |
AC 6000A-0, arus yang telah dipilih sebelumnya, meredupkan secara otomatis
dari nilai yang telah dipilih sebelumnya menjadi nol; |
| DC demagnetizing arus frekuensi dibagi menjadi lima kategori |
0.39Hz(5), 0.78Hz(4), 1.56Hz(3),
2.34Hz(2), 3.12Hz(1); |
| Efek demagnetisasi |
remanensi setelah demagnetisasi ≤ 0,2mT; |
| Sensitivitas deteksi |
standar AS5282 blok uji DC 3500A DC menampilkan 9 lubang (sesuai dengan GJB 2028
dan standar HB/Z72); AC A-type No. 2 menunjukkan dengan jelas; |
| Metode beralih arus magnetisasi |
Pemberhentian pemutus pisau pneumatik |
| Koil magnetisasi |
tipe tetap |
| Metode penjepit |
penekanan feumatik satu arah |
| Sumber daya listrik |
tiga fase empat kabel 380V 50Hz 250A. |
Prinsip Operasi
Mesin ini didasarkan pada pengontrol logika industri kecil yang dapat diprogram (PLC) dan
layar sentuh yang dapat diprogram (PT) sebagai intinya, yang mengontrol berbagai tindakan sistem, seperti
mengikat, gerakan perlengkapan, menyemprot suspensi magnetik, magnetisasi, longgar, arah arus 2
beralih, penyesuaian ukuran saat ini, dll. Hal ini dapat menyelesaikan semua proses inspeksi kecuali untuk memuat
dan pengungkapan dan pengamatan cacat sesuai dengan program yang ditentukan, dan dapat dioperasikan
secara otomatis dalam satu siklus atau secara manual dalam satu langkah.
Magnetisasi benda kerja mengadopsi modus magnetisasi unidirectional atau komposit, yaitu
Magnetisasi lingkar dan magnetisasi longitudinal masing-masing atau bersepeda.
