Peralatan Pengujian Partikel Magnetik Portabel

Portable Magnetic Defect Detector Elektromagnetic Yoke AC/DC Handy Yoke HCDX-Y7T

Gambaran umum dari Electromagnetic AC/DC yoke

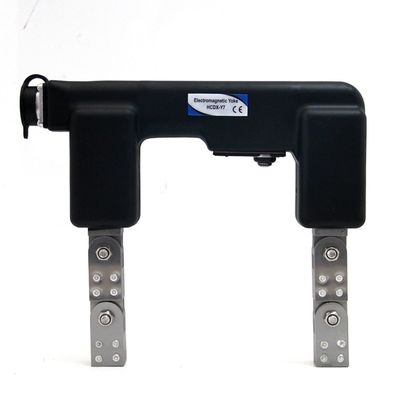

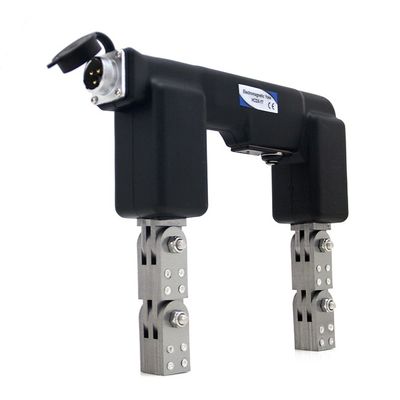

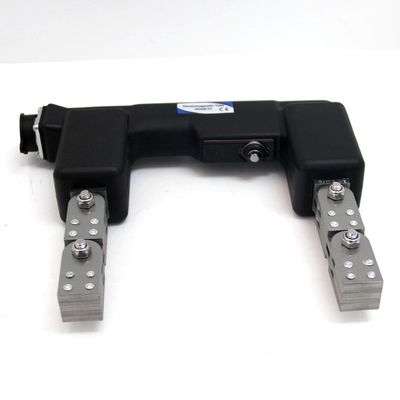

Handy Magna Yoke Model HCDX-Y7T, tipe pengisian daya detektor cacat partikel magnet memiliki karakteristik struktur kompak, tata letak yang wajar, ukuran kecil, berat ringan dan portabilitas yang nyaman.Detektor kesalahan dapat digunakan langsung dalam arus bolak-balik, dan juga dapat digunakan untuk catu daya magnetisasi AC (AC battery pack) dan catu daya magnetisasi DC (DC-AC inverter battery pack), yang efisien dan portabel.Ini cocok untuk inspeksi las lambungAlat ini cocok untuk bagian struktur baja dari tenaga, metalurgi, petrokimiamesin dan industri lainnya, seperti boiler, wadah tekanan, pipa tekanan, pengelasan badan kapal dan struktur pengelasan dari berbagai jenis permukaan bahan ferromagnetik dan deteksi cacat partikel magnetik dari cacat dekat permukaan.

Instrumen ini sesuai dengan persyaratan standar JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."kondisi teknis detektor cacat yoke elektromagnetik".

Fitur produk

Konstruksi yang lengkap dan tahan lama

Tahan kimia dan abrasi

Desain baterai inverter DC-AC, pilihan operasi AC dan DC untuk inspeksi permukaan dan sub-permukaan

Lebih dari spesifikasi angkat ASTM

Tiga mode pasokan listrik dapat dipilih secara bebas:

Ada tempat yang terhubung langsung ke catu daya AC, yang dapat terhubung langsung ke catu daya AC.

Dimungkinkan untuk menggunakan catu daya magnetisasi AC (DC-AC inverter battery pack) untuk memasok daya AC tanpa penyisipan langsung ke catu daya AC.

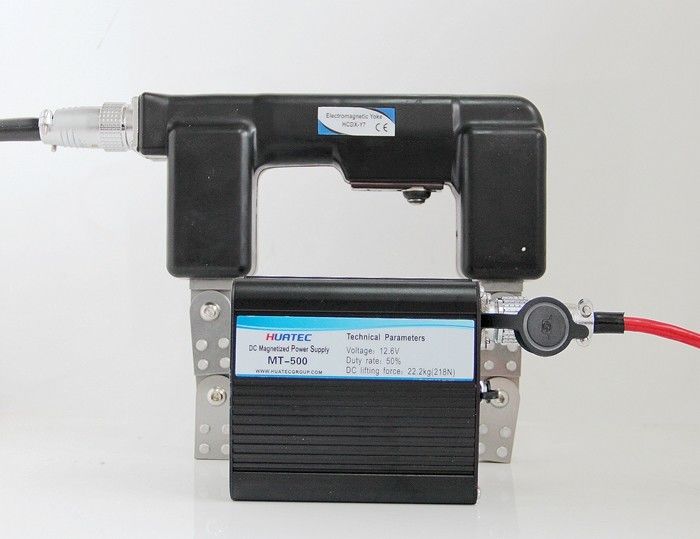

Sumber daya magnetisasi DC (pak baterai DC) dapat digunakan untuk mewujudkan fungsi magnetisasi DC.

Sumber daya magnetisasi AC (pak baterai inverter DC-AC) memiliki fungsi regulasi tegangan, overcharge, over current dan over discharge.

Ketika kekuatan angkat tidak cukup, daya dimatikan secara otomatis untuk memastikan sensitivitas deteksi cacat.

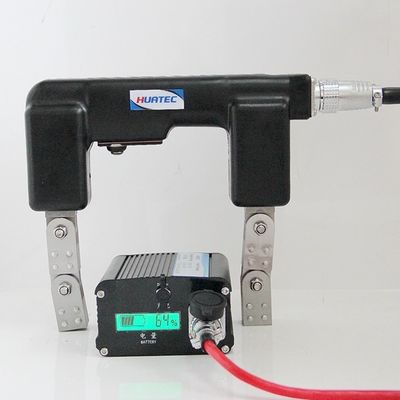

Fungsi tampilan daya dapat menampilkan daya baterai saat ini, dan memiliki fungsi alarm suara dan cahaya.

Dibangun dalam chip microcomputer untuk menstabilkan tegangan output dan memastikan sensitivitas deteksi.

Magnetisasi yang dapat diatur

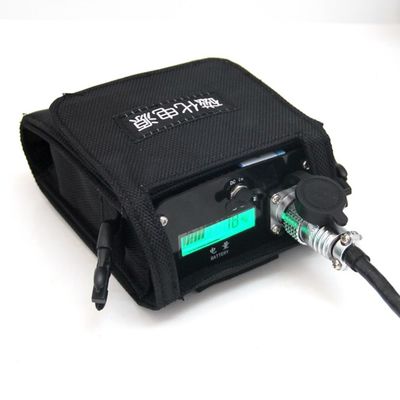

Tas pinggang kerja khusus dapat membawa paket baterai, suspensi magnetik, agen kontras, probe yoke, dll.

Panduan model

Parameter teknis
Suhu kerja: -10 ~ +40 C
Suhu penyimpanan: -20 ~ 50 C
Kelembaban relatif: < 80% tidak kondensasi
Peningkatan suhu kerja: < 18 C
Tingkat beban sementara: > 50%
Sensitivitas: Percobaan standar A1 dengan alur 15/50 yang jelas ditampilkan.
Daya angkut daya minimum AC: >4,5kg (44N)
Daya tegangan DC minimum: > 18,1 kg (177N)

Konfigurasi standar:
HCDX-Y7T
Detektor cacat bubuk magnetik host 1

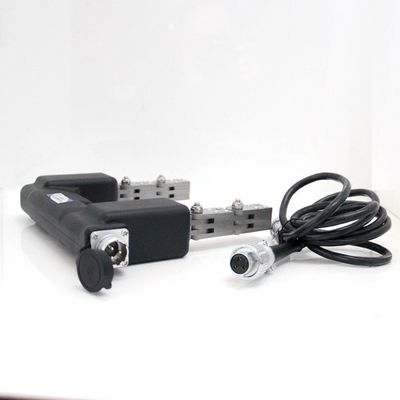

Jalur listrik 1
Paket baterai inverter DC-AC tipe isi ulang MT610 (sumber daya magnetisasi AC) 1
Tas ransel AC daya 1
Adaptor daya 1
Jalur sambungan output AC 1

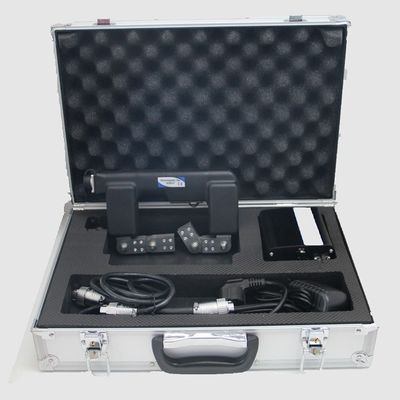

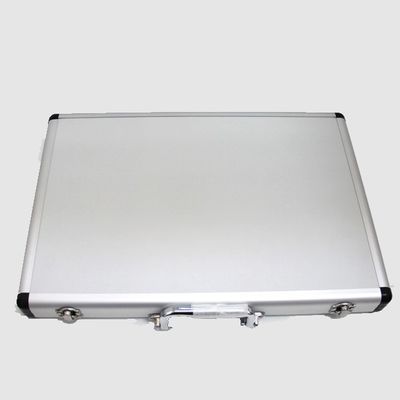

Kotak instrumen 1
Contoh cacat:Lokasi cacat:
Inklusi jahitan Permukaan dan bawah permukaan Ideal untuk: retakan kelelahan
Rintangan retak Air mata Laps Percobaan lapangan pemeriksaan panci
Pengelasan slag Penggilingan retakan Pemeriksaan saat digunakan
Memadamkan retakan Lingkungan yang menuntut

Inspeksi las
