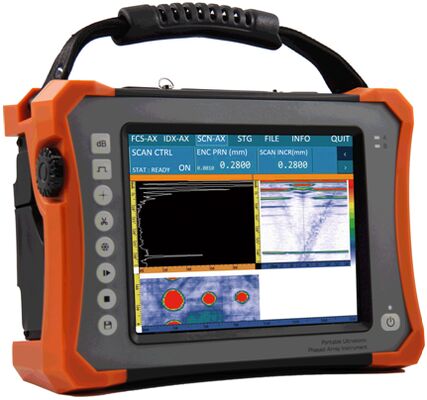

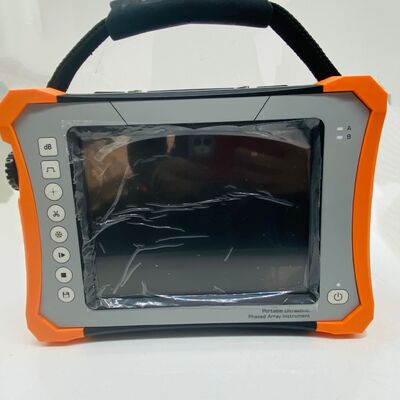

16/64 Emisi / Penerimaan Portable Array Phased Ultrasonic Defect Detector Phased Array Defect Detector
Pengantar
HPA-500 adalah detektor cacat ultrasonik fase 64-CH portabel yang awalnya dikembangkan oleh HUATEC. Hal ini tahan air dan tahan minyak, bebas kipas dan dengan layar sentuh.Sonde array berfase inovatif dan metode inspeksi adalah keuntungan, model ini menjamin kinerja dan dukungan yang unggul, yang menjadikannya salah satu yang terbaik dari jenisnya untuk rasio C / P yang tinggi.
Fungsi Utama
★ Sistem Manajemen File & Entry untuk Jembatan Fleksibel antara pengaturan (Focal Law & Model), Kalibrasi dan Inspeksi
★ Konfigurasi modular: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Pipeline, TOFD, UT ((Konvensional),
★ Model Simulasi 3D
★ Analisis gambar
★ Struktur Alam dari Penyebaran Panas
★ Dynamic Depth Focusing (DDF)
★ Filter yang halus
★ Layar sentuh
★ Kalibrasi ACG
★ Kalibrasi TCG
Spesifikasi
Konfigurasi Saluran
| Mode |
PA |
UT |
TOFD |
| Saluran |
16:64 |
2 |
2 |
Spesifikasi Fisik
| Tampilan |
Tampilan warna TFT 11 inci 800X600 |
|
Transduser
Pelabuhan
|
Port transduser PA 160-pin; Port transduser konvensional Lemo-00, untuk T-R atau T&R |

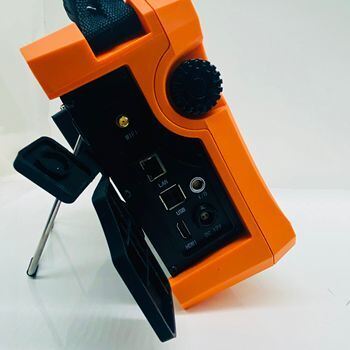

| Pelabuhan I/O |
Port USB2.0:2 ((Qty) |
| HDMI; encoder |
| LAN ((Gigabit-NIC); |
| WIFI |
| I/O (pengoperasian) |
| 2D Encoder |
| Memori |
Dibangun:16G RAM + 4GB flash; kartu SD (maksimal 32G);
Bagian luar:USB drive
|
| Berat badan |
3.5Kg (dengan 1 baterai) |
| Dimensi |
284mm × 202mm × 95mm |
| Sumber Daya |
AC:100 ∼240V,50 ∼60Hz; DC:12V |
| Pengisian |
(baterai) dalam atau secara individual |
| Masa pakai baterai |
6 jam |
| Kekuatan Kerja |
24W |
| Bahasa |
Bahasa Inggris |
|
Suhu
Kondisi
|
Suhu udara: -20°C-50°C
Penyimpanan: -20°C~60°C
|
| IP |
IP54 |
Spesifikasi Kinerja
| Mode |
PA |
UT |
TOFD |
| PRF |
50Hz~10kHz |
50Hz-5kHz |
50Hz-5kHz |
| Tegangan |
Bipolar,
± 45 ± 100 V,
dengan 5V per langkah
|
Gelombang Kuadrat Negatif, -75V-250V, dengan 25V per langkah |
Gelombang Kuadrat Negatif, -75V-250V, dengan 25V per langkah |
| Lebar Pulsa |
20ns~800ns,
dengan 5ns per langkah
|
20 ̊800ns, dengan 5ns per langkah |
20 ̊800ns, dengan 5ns per langkah |
| Damping |
50Ω |
80Ω / 400Ω |
80Ω / 400Ω |
| Tingkat pengambilan sampel |
125MHz |
200MHz |
200MHz |
| Keakuratan Penundaan |
2.5ns |
N/A |
N/A |
| Rx Penundaan |
0 ¢ 40us |
N/A |
N/A |
| Bandwidth |
0.5MHz 19MHz |
0.5MHz 15MHz |
0.5MHz 15MHz |
| Keuntungan |
00.080dB |
0.0110.0dB |
0.0110.0dB |
| Filter |
00,5-9,6MHz,20,5-12,9MHz,
3.8-19MHz Opsional
|
broadband, narrowband |
broadband, narrowband |
| Perbaikan |
FW |
FW |
RF |
| Menolak |
0 ~ 80% |
0 ~ 80% |
0 ~ 80% |
| Mode Penjelasan |
A/L/S/C |
A |
A/D |
| Memicu |
Encoder |
N/A |
Encoder |
| Scan Line |
Maksimal 128 |
N/A |
N/A |
| Kebelakang |
L-scan:-89°+89°
S-scan:-89°+89°
|
N/A |
N/A |
| Smart-Cal |
Kecepatan/Tunda/ACG/TCG/Encoder |
DAC/DGS |
Delay/X-Value/PCS/
Wave/Encoder
|
| Jangkauan |
0.0 ‰ 1000 mm,
Min 1mm
|
0.0~2000mm |
0.0~2000mm |
|
Menampilkan Penundaan
(maksimal)
|
1000 mm |
2000 mm |
2000 mm |
|
Pergeseran denyut nadi
(maksimal)
|
N/A |
2000 mm |
2000 mm |
| Satuan |
mm |
mm |
mm |
| Gerbang |
A/B |
A/B |
A/B |
| Gerbang Mulai |
Tersedia dalam kisaran |
Tersedia dalam kisaran |
Tersedia dalam kisaran |
| Lebar gerbang |
Tersedia dalam kisaran |
Tersedia dalam kisaran |
Tersedia dalam kisaran |
| Sempadan Gerbang |
0-100% |
5-95% |
0-100% |
| Sinyal Alarm |
Buzzer / LED |
Buzzer / LED |
Buzzer / LED |
| Menemukan |
Crest / Flank |
Crest / Flank |
Crest / Flank |
| Pembacaan |
Amp/Path/
Horizontal/Jero
|
Amp/Path
/Horizontal/Jeroan
|
Amp/Path
/Horizontal/Jeroan
|
| Resolusi |
0.5mm |
0.1mm |
0.1mm |
Aplikasi
- Jahitan las umum atau khusus dari struktur baja, boiler utilitas, wadah tekanan, pipa, infrastruktur tenaga nuklir, kapal air, tangki minyak, tabung etilena, dll.
- Jalur kereta api las, set roda lokomotif dan poros.
- Alloy aluminium FSW butts dan perekat komposit yang digunakan dalam industri aerospace.
- Bilah dan baut yang digunakan dalam industri listrik.
- Kasus di mana tidak ada cukup ruang untuk bergerak selama pemeriksaan; Kasus di mana UT konvensional lebih disukai.
Rincian kemasan
HPA-500 1pc
Probe PAUT 1pc
PAUT Probe Wedge 2pcs
UT Normal Probe 2.5P20 1pc
UT Sudut Probe 2.5P13 × 13 60 ° 1pc
UT Probe Kabel LEMO 00-BNC 2pcs
Baterai Li-ion 1pc
Pengisi daya 1pc
Konverter daya 1pc
Kabel HDMI 1pc
Kabel crossover 1pc
Kunci Allen (S2.5) 1pc
Tas instrumen 1pc
USB Drive Disk (8G) 1pc
Panduan pengguna 1pc
Sertifikat 1pc
Aksesoris opsional
Probe TOFD 5MHz 6mm/7.5MHz 3mm/
TOFD Wedge 60°w/anti-wear nail, 70°w/anti-wear nail
TOFD Wedge R100 permukaan kurva R100/0°
TOFD Probe Cable LEMO 00-LEMO 00
Non-Parallel TOFD Scanner
Scanner untuk Array Phased
Ekstensi Kabel Encoder
Kunci Allen lainnya untuk TOFD
Sonde/wedge lainnya untuk Phased Array dan TOFD
Blok kalibrasi
