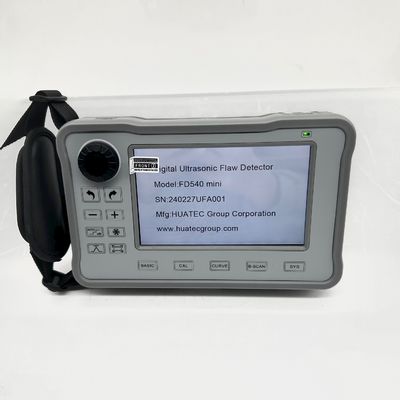

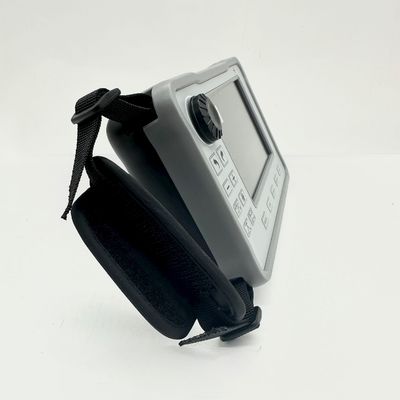

FD540mini Layar Sentuh Detektor Cacat Ultrasonik 5 Inci Layar IPS DAC AVG B-scan Portabel Peralatan Uji Retak Las NDT
Pengenalan singkat
Detektor cacat ultrasonik mini FD540mini adalah jenis produk pengujian ultrasonik baru yang diluncurkan oleh perusahaan kami, banyak digunakan di industri seperti boiler, bejana tekan, listrik, minyak bumi, kimia, minyak lepas pantai, jaringan pipa, pembuatan kapal, mobil, manufaktur mekanik, metalurgi, pemrosesan logam, struktur baja, transportasi kereta api, tenaga nuklir, universitas, dll. Dengan mudah dapat mendeteksi, menemukan, mengevaluasi, dan mendiagnosis berbagai cacat internal (retakan, kelonggaran, pori-pori, inklusi, dll.) pada benda kerja. Detektor cacat ultrasonik digital ini memiliki struktur kompak, bentuk gelombang stabil, daya tahan kuat, sensitivitas tinggi, respons cepat, dan frekuensi emisi berulang maksimum hingga 10.000Hz. Ini adalah produk pendeteksi cacat ultrasonik yang sangat portabel.
Parameter teknis
| Rentang deteksi |
10m (Baja karbon gelombang memanjang)
(Persyaratan kinerja metrologi:
≥3500mm)
|
| Modus pulsa |
Denyut nadi tajam, gelombang persegi, gelombang persegi ganda |
| Tegangan pulsa |
25V～300V Melangkah 25V yang dapat disesuaikan |
| Lebar pulsa |
0ns～500ns terus menerus disesuaikan, kecepatan 10ns |
| Pembasahan |
kuat dan lemah dapat disesuaikan |
|
Pengulangan pulsa
frekuensi
|
Otomatis atau manual, terus disesuaikan dari 100Hz hingga 1000Hz,
dengan kecepatan 10Hz
|
| Memperoleh |
120dB, kecepatan 0,1dB, 1dB, 10dB |
| Bandwidth |
0,1MHz～20MHz |
| Penyaring gelombang |
1M~5M |
| Tampilan layar |
LCD 5,0 inci, ukuran layar efektif adalah panjang 108mm dan lebar 64mm |
| Resolusi |
800×480 |
| Antarmuka instrumen |
LEMO-00 C5 ganda |
| Alarm |
Gerbang A, B alarm |
| Antarmuka keluaran |
USB tipe-c |
| Modus deteksi |
Gelombang penuh, setengah gelombang positif, setengah gelombang negatif, RF |
| Gerbang |
Mandiri A,B |
| Modus pengukuran |
Puncak, sisi gelombang |
| Ingatan |
Kartu SD 1G |
| Simpan konten |
Perekaman kontinu bingkai tunggal, multibingkai (≤200 bingkai) |
| Modus kuantitatif |
Kurva DAC, kurva AVG(DGS). |
| Fungsi bantu |
Mendukung sentuhan, keyboard virtual, PD cepat
pengisian daya, penguatan otomatis, memori puncak, pembekuan
|
|
Deteksi cacat
standar
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Ukuran dan berat |
183mm×113mm×45mm 780g, sudah termasuk baterai |
| Baterai |
12 jam |
| Satuan |
Metrik, imperial |
| Suhu pengoperasian |
-10℃～55℃ |
| Pengisi daya |
AC “Umum” (100～240V, 50～60Hz) |
| Resolusi |
36dB
(Persyaratan kinerja metrologi: ≥26dB)
|
| Rentang dinamis |
40dB
(Persyaratan kinerja metrologi: ≥26dB)
|
| Batas sensitivitas |
60dB
(Persyaratan kinerja metrologi: ≥42dB)
|
| Linearitas vertikal |
2,8%
(Persyaratan kinerja metrologi: ≤6%)
|
|
Horisontal
linearitas
|
0,6%
(Persyaratan kinerja metrologi: ≤2%)
|
| Bahasa |
Cina/Inggris |
Fitur
1: Bodinya ringan dan cocok untuk pengoperasian satu tangan.
2: pengisian cepat PD65W + masa pakai baterai 12 jam.
3: Layar definisi tinggi IPS 5,0 inci dengan antarmuka UI baru.
4: Mendukung sentuhan layar penuh, operasi gerakan cepat, keyboard virtual, mudah digunakan
5: Dengan DAC, AVG, penguatan otomatis, memori puncak, setengah rentang warna, B-scan, dan fungsi profesional lainnya.
6: Termasuk peralihan bahasa Mandarin dan Inggris, ekspor data ke kartu SD, peningkatan online, tangkapan layar, dan banyak fungsi praktis lainnya.
Konfigurasi standar
| Nomor SeriR |
nama |
Kuantitas |
| 1 |
Tuan rumah FD540mini |
1 |
| 2 |
Probe (probe lurus presisi tinggi, probe sudut) |
2 |
| 3 |
Garis penyelidikan |
2 |
| 4 |
Pengisi daya |
1 |
| 5 |
Saluran listrik |
1 |
| 6 |
Buku petunjuk |
1 |
| 7 |
Sertifikat kesesuaian |
1 |
| 8 |
Kartu garansi |
1 |
| 9 |
bank daya |
1 |
