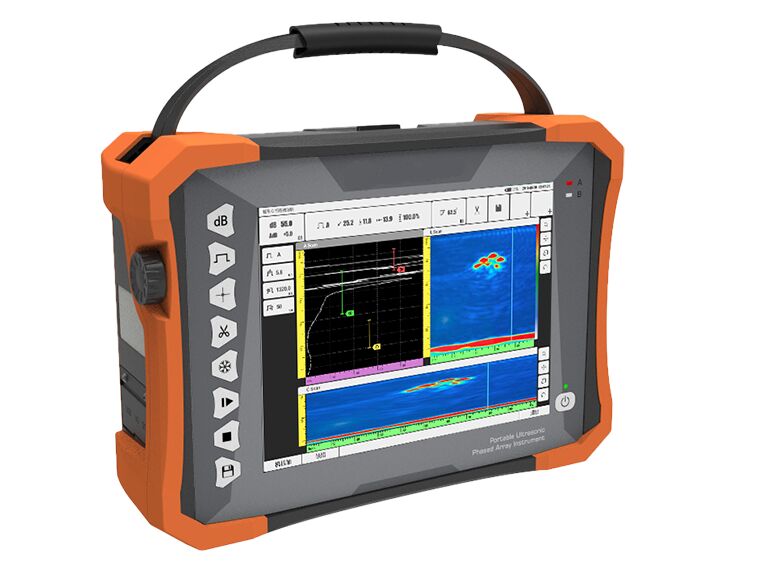

Detektor Cacat Ultrasonik Array Bertahap 32:128PR Portabel

Detektor Cacat Ultrasonik Array Bertahap 32:128PR Portabel
Detektor Cacat Ultrasonik Array Bertahap 32:128PR Portabel Detektor Cacat Ultrasonik Array Bertahap 32:128PR Portabel Detektor Cacat Ultrasonik Array Bertahap 32:128PR Portabel

Gambar besar :  Detektor Cacat Ultrasonik Array Bertahap 32:128PR Portabel

Detail produk:
Tempat asal: Cina
Nama merek: HUATEC
Sertifikasi: ISO,CE
Nomor model: HPA-620
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1Set
Kemasan rincian: Dalam karton
Waktu pengiriman: 5 ~ 8 hari setelah pembayaran
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 20 Set Per Bulan
Kontak

Detektor Cacat Ultrasonik Array Bertahap 32:128PR Portabel

Deskripsi
Nama Produk: Detektor Cacat Ultrasonik Array Bertahap Modus PA: 32:128
Menampilkan: 10.4 inci layar sentuh impor: 1 IPEX, 4 C5
GPS: Ya Penyimpanan: Internal: 64GB; Eksternal: USB flash disk
Menyoroti:

Detektor Cacat Ultrasonik Array Bertahap Portabel

,

Detektor cacat ultrasonik 32:128PR

,

Detektor cacat array bertahap dengan garansi

Detektor Cacat Ultrasonik Phased Array 32:128PR Portabel



Fitur:

Saluran Inspeksi

  • Modul Phased Array 38:128PR
  • Pemindaian TOFD dan Phased Array secara bersamaan
  • Mendukung probe dual-array
  • 2-saluran TOFD; pengujian ultrasonik konvensional 2-saluran

Fungsi HPA-620 menawarkan kepuasan besar atas berbagai tuntutan pengguna.



Modul Phased Array

  • Inspeksi las pantat konvensional; Inspeksi las pantat konvensional (dengan pemindaian TOFD dan Phased Array secara bersamaan)
  • Inspeksi C-scan konvensional untuk pelat
  • Inspeksi baut konvensional
  • Inspeksi korosi konvensional
  • Inspeksi TKY



Modul TOFD

  • Pengaturan parameter prosedur; pengaturan parameter probe dan baji

Pengguna dapat menghitung parameter yang relevan berdasarkan parameter probe dan prosedur, termasuk: PCS, cakupan pemindaian, cakupan bawah, sudut inklusi berkas.



Tampilan

  • HPA-620 dilengkapi dengan layar TFT kelas industri 10,4 inci, dengan pengoperasian yang dapat disentuh, memberikan tampilan optimal di bawah cahaya yang kuat dan di luar ruangan.



Desain Prosedur

  • Menawarkan model simulasi proses, HPA-620 juga dapat membangun model dengan mengimpor dimensi objek melalui perangkat lunak CAD. Sesuaikan proses inspeksi khusus pengguna dan berikan layanan satu atap untuk solusi lengkap.

Parameter:

Saluran
Mode Mode PA Mode UT Mode TOFD
Jumlah 32:128 2 2
Parameter Fisik
Tampilan Layar sentuh 10,4 inci
Impor 1 IPEX, 4 C5
Port I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP(DisplayPort) (dapat ditransfer ke HDMI)
WIFI
Port encoder LEMO 1B
Port TTL I/O
GPS Ya
Penyimpanan Internal: 64GB; Eksternal: Disk flash USB
Berat 5kg (tanpa baterai)
Dimensi 350 mm×250 mm ×130 mm
(P×L×T)
AC 100V~240V 50Hz/60Hz
DC 13.5V
Jenis Baterai Baterai lithium
Kapasitas Baterai Baterai ganda, masing-masing<100Wh
Daya Tahan Baterai ≥4.5j
Suhu Rentang Suhu Pengoperasian:-10℃~40℃
Rentang Suhu Penyimpanan:-20℃~60℃
Peringkat Perlindungan Ingress IP65
UT
PRF 25Hz~10kHz
Tegangan Pemancar 75V~250V (beban 50Ω)
Lebar Pulsa 30ns~1000ns, dengan langkah 5ns
Peredaman 400Ω, 80Ω
Laju Sampling 100MHz
Bandwidth 0.5MHz~20MHz (-3dB)
Gain 0.0dB~110.0dB
Kelebihan Sensitivitas ≥60dB (bandwidth sempit), ≥52dB (bandwidth lebar) (transduser 2.5P20, lubang dasar datar 200mmφ2)
Kesalahan Linearitas Vertikal ≤3%
Kesalahan Linearitas Horizontal ≤0.1%
Resolusi ≥26dB(2.5P20)
Rentang Dinamis ≥30dB
Filter Lulus tinggi, lulus rendah, dan beberapa lulus pita sempit
Perbaikan RF (mode TOFD), gelombang penuh, setengah gelombang +, setengah gelombang –
Saluran 2 saluran
Cakupan Maksimum 10000mm (dalam gelombang longitudinal baja)
Gerbang A/B/G
Bintang Gerbang Jangkauan penuh
Lebar Gerbang Gerbang mulai hingga jangkauan penuh
Ambang Gerbang 1~99%
Alarm Suara/Optik
Titik Pengukuran Depan/Puncak
TCG 16
Phased Array
Saluran 32:128
Apertur Maks 32 elemen
Elemen Maks 128 elemen
Hukum Fokus ≥1024
Sudut Pemindaian -89°~89°
Kalibrasi Kecepatan, Penundaan, TCG,ACG, Encoder
Volume Uji 1000mm
Kenaikan Sudut Min 0.1°(penyesuaian otomatis)
Laju Sampling 100MHz, 10bit
Perbaikan Gelombang penuh
Tinggi Layar A-scan 800% dari tinggi layar (Maksimum)
Gain Analog yang Dapat Disesuaikan 80dB
PRF Maks 20kHz
Tegangan Pemancar 20V~110V(beban 50Ω)
Jenis Pulsa Gelombang persegi bipolar
Lebar Pulsa 30ns~1000ns, langkah 5ns
Bandwidth 0.5MHz~20MHz(-3dB)
Filter Lulus tinggi, lulus rendah, beberapa lulus pita sempit
Pemicu Encoder, berbasis waktu
Titik Pengukuran Depan/Puncak
Pembacaan Amplitudo; jalur berkas; horizontal; kedalaman
Resolusi Pengukuran 0.5mm
Mode Pemindaian L/S/C/D –pemindaian
Panjang Pemindaian ≥15 meter
Kecepatan Pemindaian ≥30mm/s




Ruang Lingkup:

Ÿ Inspeksi Las Konvensional

Ÿ Inspeksi C-scan Phased Array dari bahan Komposit

Ÿ Inspeksi Baut dan Pipa Berulir

Ÿ Inspeksi sambungan PE

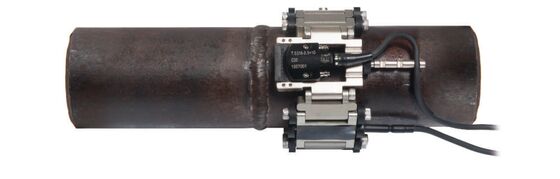

Ÿ Solusi Inspeksi Las Pipa Berdiameter Kecil

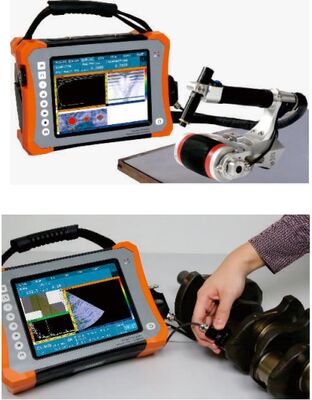

Detektor Cacat Ultrasonik Array Bertahap 32:128PR Portabel 0

Detektor Cacat Ultrasonik Array Bertahap 32:128PR Portabel 1
