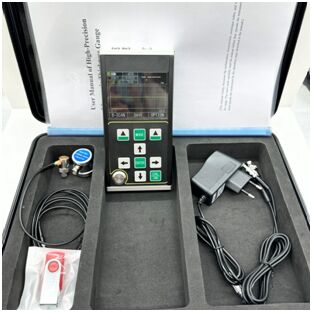

Pengukur Ketebalan Ultrasonik Rentang Besar 0.100-1800mm A/B Scan
1. Mode tampilan digital 2. Mode A scan (probe 15M)
TG-5710 adalah pengukur ketebalan ultrasonik digital presisi tinggi genggam yang baru dengan A/B scan. Alat ini mengadopsi prinsip pengukuran ketebalan ultrasonik berdasarkan refleksi pulsa. Alat ini cocok untuk pengukuran ketebalan material yang dapat membuat gelombang ultrasonik merambat di dalamnya dengan kecepatan konstan dan mendapatkan pantulan dari bagian belakangnya. Resolusi pengukuran adalah 0,001mm dan rentang pengukuran setipis 0,10mm (baja).
Produk ini dapat mengukur pelat dan bagian yang diproses secara akurat. Di sisi lain, alat ini dapat memantau tingkat penipisan pipa dan bejana tekan dalam peralatan produksi setelah korosi selama penggunaan. Alat ini dapat digunakan di bidang perminyakan, industri kimia, metalurgi, perkapalan, dirgantara, energi, dan bidang lainnya.
Produk ini sesuai dengan standar berikut: Spesifikasi Kalibrasi untuk pengukur ketebalan ultrasonik (JJF 1126-2004).
Karakteristik Fungsi Utama
● Produk ini memiliki mode A-scan, mode B-scan, dan mode tampilan numerik;
● Rentang pengukuran luas, dan teknologi "multiple echo" yang unik diadopsi untuk mewujudkan pengukuran bagian ultra-tipis, dengan ketebalan pengukuran minimum 0,10mm (baja);
● Produk ini dapat mengukur ketebalan dengan presisi tinggi, dan resolusi pengukuran maksimum dapat mencapai 0,001mm; Resolusi pengulangan dapat mencapai ± 0,002mm;
● Alat ini memiliki fungsi penetrasi lapisan dan pengukuran gema ke gema, yang digunakan untuk mengukur material dengan lapisan cat dan lapisan pada permukaannya;
● Beberapa mode pengukuran: mode mb-e, E-E, dan me-e memenuhi pengukuran benda kerja tebal konvensional; Mode tipis mewujudkan pengukuran bagian tipis
● Mode numerik meliputi: mode nilai ketebalan konvensional, mode perbedaan / laju pengurangan, dan mode nilai maksimum
● Dua mode penguatan: penguatan otomatis / penguatan manual
● Pematian manual dan pematian otomatis dapat diatur, dengan fungsi hemat energi
● Alat ini mendukung berbagai probe, termasuk probe kristal ganda dan probe kristal tunggal, dan mendukung probe frekuensi tinggi hingga 20MHz
● Alat ini mendukung penyimpanan massal dan dapat menyimpan 100.000 nilai ketebalan, 500 grup bentuk gelombang A-scan, dan 500 grup bentuk gelombang B-scan pada saat yang sama
● Layar TFT-LCD warna 3,5 inci besar dengan resolusi definisi tinggi 320x240 (QVGA)
● Alat ini memiliki berbagai metode kalibrasi, mendukung kalibrasi satu titik, kalibrasi multi-titik, dan mode kalibrasi manual, dan dapat mengkalibrasi kecepatan suara dan posisi nol probe pada saat yang sama; Alat ini mendukung koreksi jalur-v probe kristal ganda
● Alat ini mendukung konversi sistem metrik dan Inggris; Alat ini dapat beralih antara unit milimeter dan inci
● Alat ini mendukung menu bahasa Inggris
Material yang Berlaku
TG-5710 cocok untuk mengukur ketebalan logam (seperti baja, besi cor, aluminium, tembaga, dll.), plastik, keramik, kaca, resin, serat kaca, dan konduktor ultrasonik lainnya yang baik, pada permukaan pelat, pipa, dan permukaan kurva.
Prinsip Dasar
Prinsip pengukuran ketebalan ultrasonik mirip dengan pengukuran gelombang cahaya. Pulsa ultrasonik yang dipancarkan oleh probe mencapai objek yang diukur dan merambat di dalam objek. Ketika mencapai antarmuka material, ia dipantulkan kembali ke probe. Ketebalan material yang diukur ditentukan dengan mengukur secara akurat waktu perambatan ultrasonik dalam material.
Parameter Spesifikasi
| Item |
TG-5710 |
| Jenis Probe |
Probe kristal tunggal / probe kristal ganda |
| Rentang pengukuran (baja 45#) |
0,10mm – 1800mm |
| Kesalahan indikasi (＜10mm) |
±0,005mm |
| Kesalahan indikasi (≥10mm) |
±0,1% |
| Kesalahan pengulangan |
±0,001mm(Uji sendiri) |
| Stabilitas indikasi |
Teknologi zero crossing dan multiple echo diadopsi untuk memastikan bahwa nilai pengukuran ketebalan tidak dipengaruhi oleh kekuatan gema, koefisien atenuasi material, penguatan, dan tinggi gerbang, serta memiliki stabilitas dan keandalan pengukuran yang tinggi. |
| Frekuensi pengukuran |
4Hz,8Hz,16Hz |
| Resolusi |
0,1mm,0,01mm,0,001mm(0,01inci,0,001inci,0,0001inci) |
| Generator pulsa |
Emisi gelombang persegi negatif diadopsi, dan lebar pulsa dan tegangan secara otomatis dicocokkan dengan probe. |
| Rentang kecepatan suara |
400-19999m/s |
| Blok kalibrasi |
4mm(baja) |
| Pematian otomatis |
Seseorang dapat memilih 5 menit, 10 menit, 20 menit, dan pematian manual. |
| Kalibrasi probe |
Kalibrasi satu titik, kalibrasi multi-titik |
| penguatan |
Kontrol penguatan otomatis, Kontrol penguatan manual |
| Rentang penguatan |
0~70dB |
| Mode deteksi |
Frekuensi radio (RF), gelombang setengah positif (POS), gelombang setengah negatif (NEG), gelombang penuh (FULL) |
| Mode pengukuran |
(1) MB-E: mode pengukuran berdasarkan waktu transit dari gema awal ke gema bawah pertama; (2) E-E: mode pengukuran lapisan penetrasi, gema Em–En arbitrer bersifat opsional; (3) ME-E: mode pengukuran multiple echo; (4) TIPIS: mode pengukuran dinding tipis; |
| Mode numerik |
Mode nilai ketebalan, mode perbedaan / laju pengurangan, mode nilai maksimum / minimum |
| Mode A-scan |
Tersedia |
| Mode B-scan |
Tersedia |
| Indikasi kopling |
Tersedia |
| Indikasi Baterai |
Tersedia |
| Bahasa |
Inggris |
| Satuan |
mm/inci |
| Operasi menu |
Tersedia |
| Fungsi perangkat lunak |
Pengaturan gerbang dinamis, pengaturan pengosongan (Kosong), pengaturan pengosongan gema (E-kosong), pembekuan gema, terjemahan dan penskalaan gema |
| Fungsi penyimpanan |
Alat ini dapat menyimpan 100.000 ketebalan (100 grup, 1000 di setiap grup), 500 grup bentuk gelombang A-scan, dan 500 grup bentuk gelombang B-scan pada saat yang sama. |
| Peningkatan program host |
Tersedia |
| Tampilan |
Layar TFT-LCD warna 3,5 "QVGA (320 × 240) |
| Transmisi data |
Alat ini mendukung komunikasi serial USB3.0 dan mentransmisikan data ke komputer. |
| Suhu kerja |
-10℃～＋50℃; Dengan persyaratan khusus, dapat mencapai - 20 ℃; |
| Tegangan kerja |
Empat baterai AA No. 5 diperlukan. Ketika daya tidak mencukupi, ada perintah tegangan rendah. |
| Dimensi keseluruhan |
204 x 100 x 36 (mm) |
| Berat Total |
310 g(Tanpa baterai) |
| |
|
