TG-6200 dapat mengukur ketebalan lapisan pada berbagai logam, non-logam (kaca, plastik, komposit, beton, kayu, dll) substrat

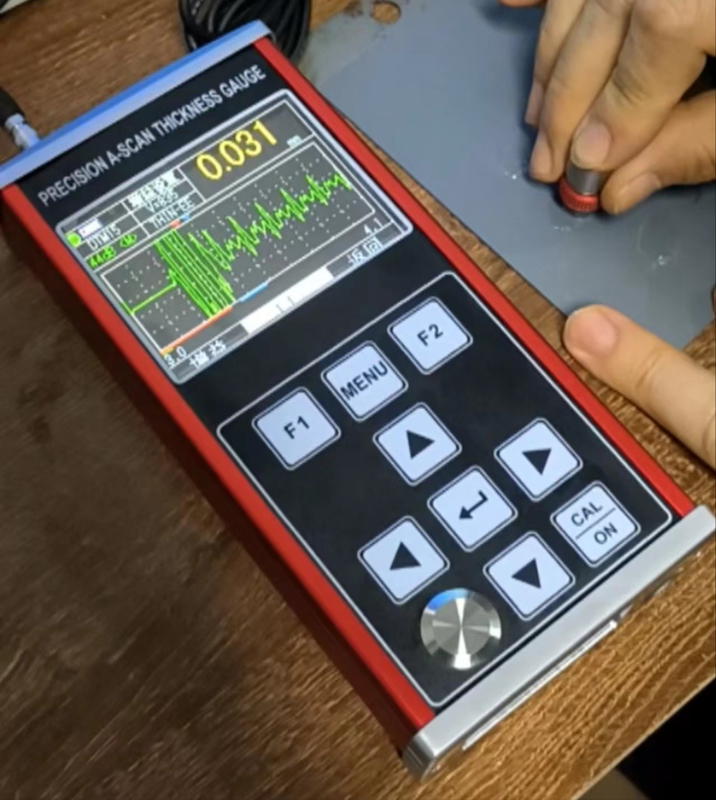

Pengukur ketebalan lapisan non-logam genggam dengan tampilan numerik dan fungsi pemindaian A/B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backResolusi pengukuran adalah 0,001 mm, rentang pengukuran hanya tipis 0,02 mm, dan ketebalan lapisan dan substrat dapat diukur secara bersamaan.
Produk ini dapat digunakan di industri minyak bumi, kimia, metalurgi, pembuatan kapal, aerospace, energi dan bidang lainnya.
Fungsi utama
● Jangkauan pengukuran yang luas, ketebalan pengukuran minimum, lapisan 20um, ketebalan pengukuran maksimum 1800mm;
● Pengukuran ketebalan presisi tinggi, resolusi pengukuran tertinggi hingga 0,001mm; Resolusi berulang hingga ± 0,002mm;
● Mode A-scan, mode B-scan, mode tampilan numerik;
● Dengan pelapis melalui dan fungsi pengukuran echo ke echo untuk mengukur bahan dengan cat dan pelapis di permukaan;
● Lapisan pelapis dan cat pada beberapa bahan komposit dapat dideteksi sesuai dengan kecepatan suara yang berbeda dari bahan tersebut,dan ketebalan setiap lapisan dari lebih dari 10 bahan multi-lapisan dapat diukur pada saat yang sama, dan nilai ketebalan dari setiap lapisan dapat beralih di bawah gema yang sama;
● Berbagai ukuran: THIN, MB-E, E-E, mode Auto untuk memenuhi ukuran ketebalan benda kerja konvensional; mode THIN E-E untuk pengukuran lapisan tipis;
● Mode numerik termasuk mode nilai ketebalan konvensional, mode perbedaan/pengurangan laju dan mode nilai maksimum;
● Modus gain: gain otomatis / gain manual;
● Penutupan manual dan penutupan otomatis dapat diatur, dengan fungsi hemat energi;
● Dapat menggunakan berbagai spesifikasi probe, probe kembar dan probe kristal tunggal, hingga mendukung probe frekuensi tinggi 20Mhz;
● Mendukung penyimpanan kapasitas besar, dapat secara bersamaan menyimpan 100.000 nilai ketebalan, 500 kelompok bentuk gelombang pemindaian A dan 500 kelompok bentuk gelombang pemindaian B;
● Memiliki berbagai metode kalibrasi, mendukung kalibrasi satu titik, kalibrasi multi-titik dan mode kalibrasi manual, dapat secara bersamaan kalibrasi kecepatan suara dan posisi nol probe;Mendukung kalibrasi jalur V.
● Konversi imperial; Milimeter dan inci dapat disesuaikan;
● Tampilan bahasa Cina dan Inggris;
Bahan yang dapat digunakan
Mengukur ketebalan lapisan pada substrat logam dan non-logam (kaca, komposit, plastik, beton, kayu, dll.)
Cocok untuk mengukur ketebalan logam (seperti baja, besi cor, aluminium, tembaga, dll.), plastik, keramik, kaca, resin, serat kaca dan konduktor ultrasonik yang baik lainnya.
Prinsip dasar
The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
Parameter spesifikasi
| item |
TG-6200 |
| Jenis probe |
Kristal tunggal/kristal kembar |
| Jangkauan pengukuran |
20mm 1800mm |
| Frekuensi pengukuran |
4Hz, 8Hz, 16Hz |
| Resolusi |
0.1mm,0.01mm,0.001mm(0.01inch,0.001 inci,0.0001 inci) |
| Generator pulsa |
Emisi gelombang persegi negatif, lebar pulsa dan tegangan secara otomatis dicocokkan dengan probe |
| Kecepatan suara |
400-19999m/s |
| Blok kalibrasi |
4mm ((baja) |
| Penutupan otomatis |
Anda dapat memilih 5 menit, 10 menit, 20 menit, penutupan manual |
| Kalibrasi probe |
Kalibrasi satu titik, kalibrasi dua titik, kalibrasi manual |
| keuntungan |
Peningkatan otomatis, manual |
| rentang gain |
0 ~ 80dB |
| Mode deteksi |
RF, positif setengah gelombang POS, negatif setengah gelombang NEG, gelombang penuh |
| Mode pengukuran |
(1) Thin-EE: THIN film coating mode (2) MB-E: mengirimkan gelombang awal pulsa ke gema tunggal; (3) E-E: Melalui pengukuran lapisan, opsional setiap echo EM-EN; (4) THIN: mode pengukuran dinding tipis |
| Model numerik |
Mode nilai ketebalan, mode perbedaan/tingkat pengurangan, mode maksimum/minimal |
| A- Mode pemindaian |
dukungan |
| B- Mode pemindaian |
dukungan |
| Indikasi kopling |
dukungan |
| Indikator baterai |
dukungan |
| Bahasa |
Bahasa Inggris |
| unit |
mm/inci |
| Operasi menu |
dukungan |
| Fungsi perangkat lunak |
Pengaturan gerbang dinamis, Pengaturan blanking (Blank), Pengaturan echo blanking (E-Blank), echo freeze, echo Pan dan zoom |
| Fungsi penyimpanan |
Pada saat yang sama, 100.000 ketebalan (100 kelompok, masing-masing kelompok 1000), 500 kelompok A scan waveforms dan 500 kelompok B scan waveforms didukung |
| Peningkatan program host |
Mendukung upgrade program host |
| Tampilan layar |
3.5 "tampilan warna sejati |
| Pengiriman data |
Mendukung komunikasi USB, transfer data ke komputer |
| Suhu operasi |
-10°C ~ +50°C, dengan persyaratan khusus hingga -20°C |
| Tegangan operasi |
3pcs No. 5 baterai lithium-ion dengan peringatan tegangan rendah ketika rendah |
| Dimensi keseluruhan |
184 x 85 x 32 (mm) |
| Berat mesin |
250 g ((Baterai tidak termasuk) |
| Konfigurasi standar |
mesin utama dan 1pc probe khusus untuk lapisan
No. 5 baterai lithium 3, pengisi daya, satu set file acak, tahan kejut dan tahan air kasus instrumen 1
|
