Instrumen NDT Digital Radiography DR Sistem

Sistem Radiografi Digital (DR) Instrumen NDT

Fitur:

 Memenuhi standar NB/T 47013.11-2015 terbaru

 Transformasi digital dari sistem deteksi pencitraan real-time sinar-X

 Inspeksi pencitraan digital portabel di lokasi

 Rentang dinamis tinggi 16bit

 Piksel 120μm, resolusi tinggi 4.0lp/mm

 Konversi gambar sinar-X efisien CsI cesium iodide

 Bidang pandang pencitraan 25cmX30cm

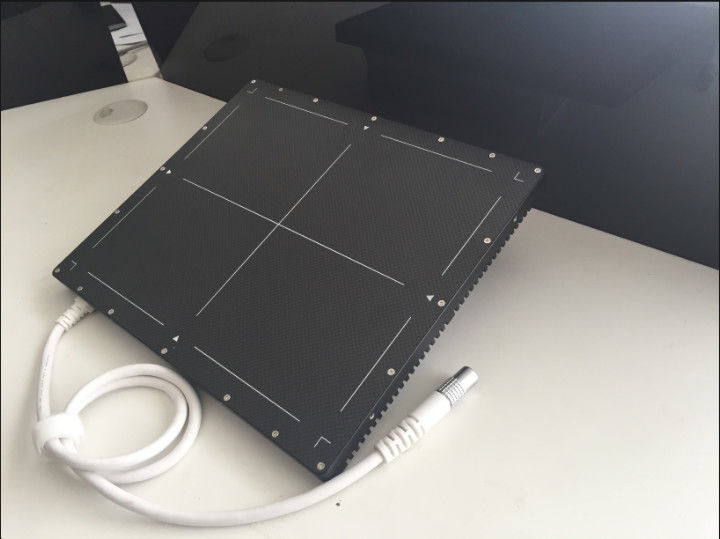

1-Detektor panel datar digital sinar-X industri

Parameter dasar:

2——Perangkat lunak pemrosesan dan peningkatan citra digital

Integrasi sistem peningkatan dan penyimpanan gambar Saat ini fungsi pemrosesan dan penyaringan yang paling praktis dirancang khusus untuk sistem pencitraan real-time sinar-X, yang dapat meningkatkan sensitivitas gambar yang diproses rata-rata sebesar 0,6%-0,8%. Dengan bantuan port Ethernet berkecepatan tinggi, ini dapat membantu Anda mendapatkan gambar statis dan gambar dinamis pada saat yang sama, dan menyimpannya dalam format gambar 8/16bit, dan dapat langsung dibakar ke disk DVD untuk penyimpanan permanen, yang nyaman untuk pengarsipan dan peninjauan data pengujian, sekaligus menghemat biaya pengujian dan ruang arsip.

Koneksi dan kontrol tablet

 Koneksi panel datar jaringan Gigabit, dan meminta status koneksi dan kegagalan

 Koreksi offset/gain/piksel buruk

 Koreksi offset/gain/piksel buruk, apakah akan tumpang tindih atau tidak dapat dipilih

 Permintaan rasio tampilan

 Pengingat laju bingkai saat ini

 Tampilan kemajuan pemrosesan perangkat lunak

 Tampilan nilai abu-abu piksel

Tampilan dan pemrosesan gambar real-time

 Pemetaan skala abu-abu cepat ROI gambar real-time, yang nyaman untuk pengamatan cepat gambar efektif dari wilayah yang diminati

 Pengurangan noise integral tampilan real-time: 2/4/8 bingkai opsional

 Pemrosesan algoritma tampilan real-time: film negatif/warna/binarisasi

 Penajaman dan peningkatan gambar tampilan real-time

 Pengumpulan integrasi gambar: overlay bingkai 8/16/32/64/128/256

 Perekaman video berkelanjutan: format kompresi opsional

 Penamaan gambar/video dan kompilasi urutan otomatis nama

 0-65536, penyesuaian skala abu-abu 16bit

 Penyesuaian Gamma/kontras/kecerahan/ambang batas

 Tanda informasi gambar, beberapa konten bersifat opsional

Pemrosesan gambar statis

 Pemetaan skala abu-abu cepat ROI, yang nyaman untuk pengamatan cepat gambar efektif dari wilayah yang diminati

 Pembacaan file bmp / png / jpg / tiff(8bit/16bit) / RAW / his / dcm

 Pemrosesan algoritma skala abu-abu/film negatif/warna palsu/binarisasi/penajaman/peningkatan

 Kaca pembesar, pengamatan pembesaran 1-5 kali

 Balik gambar

 Penyesuaian Gamma/kontras/kecerahan/ambang batas

 Kalibrasi dan pengukuran ukuran, dan informasi yang diperlukan dapat ditandai pada gambar

Verifikasi otomatis indikator kualitas gambar kawat Duplex (opsional)

Memenuhi persyaratan standar NB/T 47013.11-2015 "Pengujian pencitraan digital sinar-X peralatan bertekanan non-destruktif", verifikasi otomatis indikator kualitas gambar filamen ganda, dan dapat menentukan SNR.
