HDR-01 DR Digital Imaging Detection System X-ray Crawler

HDR-01 DR Sistem Deteksi Pencitraan Digital Perayap Sinar-X

1. gambaran umum

Dengan terus berkembangnya ilmu pengetahuan dan teknologi, peralatan pengujian terus diperbarui. Perusahaan kami dengan cermat mengikuti perkembangan teknologi negara-negara maju di dunia, dan melalui upayanya sendiri, telah mengembangkan sistem deteksi pencitraan digital HDR-01 yang baru.

Sistem ini dapat secara visual menampilkan hasil pemeriksaan pengelasan pipa di komputer secara real time, dan berguna bagi operator untuk menilai hasil pemeriksaan di lokasi. Pada saat yang sama, hasil tes di tempat dapat diambil dari jarak jauh, disimpan sebagai catatan, atau hasilnya dapat diverifikasi langsung oleh para ahli. Sistem dapat langsung mencetak informasi posisi dan lokasi situs, waktu, nomor port pengelasan di lokasi kerja, dan beberapa informasi terkait pada gambar tanpa modifikasi, sepenuhnya menghindari dugaan kecurangan.

Sistem ini terdiri dari bagian-bagian berikut: PC jarak jauh, troli papan pencitraan DR, troli mesin radiografi eksternal, perayap pipa pengambilan gambar internal, dan sistem lainnya. Melalui jaringan area lokal nirkabel, pengendalian dan perolehan (transmisi) peta dapat diselesaikan pada satu waktu. Staf dapat mengontrol komputer dari jarak jauh untuk menyelesaikan pemeriksaan las pipa dan menyimpan gambar asli untuk pengambilan dan film datar. Gambaran sistemnya jelas, dan evaluasi double-wire sepenuhnya memenuhi dan melampaui persyaratan standar nasional.

Daftar konfigurasi peralatan:

2. Komposisi peralatan

Sistem ini terdiri dari dua bagian: peralatan pengambilan gambar di dalam pipa dan peralatan pengambilan gambar luar.

Komposisi peralatan pemotretan internal:

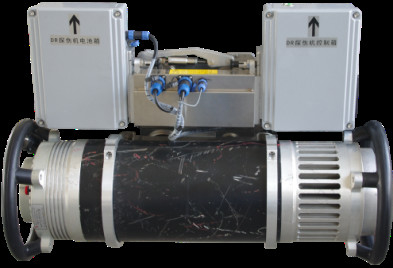

Perayap pipa sinar-X frekuensi tinggi, perayap dinding luar pipa (membawa detektor panel datar, router pusat, PLC komputer bawah), detektor panel datar DR, stasiun kerja PC (perangkat lunak akuisisi dan pemrosesan gambar digital).

Komposisi perlengkapan menembak luar ruangan:

Mobil panjat dinding luar pipa (membawa detektor panel datar, router pusat, PLC komputer bawah IP10), detektor panel datar DR, mobil panjat dinding luar pipa (generator sinar-X frekuensi tinggi terarah, router tambahan, PLC komputer bawah IP11), portabel tinggi Adaptor kontrol frekuensi, kabel data, kabel listrik, stasiun kerja PC (perangkat lunak akuisisi dan pemrosesan gambar digital), stasiun kerja PC (perangkat lunak akuisisi dan pemrosesan gambar digital).

3. Indikator teknis peralatan terkait

3.1 Perangkat akuisisi gambar:

Memanjat mobil di dinding luar pipa (membawa papan akuisisi gambar)

Model: PC10

 Kecepatan berjalan: ≥100mm/s

 Metode berjalan mengadopsi jenis lintasan untuk memastikan posisi tegak lurus terhadap lapisan las: ±1mm, dan akurasi posisi arah berjalan: ±1mm;

 Dapat memenuhi persyaratan transiluminasi sentral dan deteksi DR bayangan tunggal dinding ganda pada pipa dengan diameter kurang dari 1600mm;

 Mengadopsi sistem komunikasi nirkabel frekuensi ganda 5G, jarak kontrol: 100 meter (lapangan terbuka);

 Didukung oleh baterai lithium suhu rendah terintegrasi 36V, yang mudah diganti dan dapat bekerja normal pada suhu minus 40°C;

 Waktu kerja: lebih dari 8 jam (waktu kerja lebih dari 10 jam bila terhubung ke sistem catu daya mobil panjat dinding eksternal);

 Konsumsi daya: ≤150W;

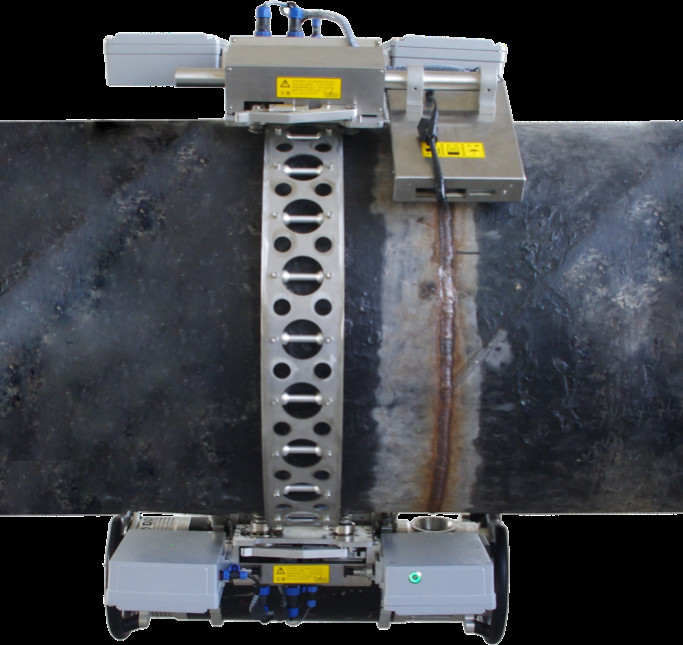

3.2 Memanjat dinding luar pipa (membawa mesin X-ray)

Model: PC11

Kecepatan berjalan: ≥100mm/s

 Metode berjalan mengadopsi tipe lintasan untuk memastikan posisi tegak lurus terhadap lapisan las: ±1mm, dan akurasi posisi arah berjalan: ±1mm;

 Dapat memenuhi persyaratan mengemudi mesin sinar arah bayangan tunggal dinding ganda untuk pipa dengan diameter 711mm atau kurang

 Mengadopsi sistem komunikasi nirkabel frekuensi ganda 5G, jarak kontrol: 100 meter (lapangan terbuka);

 Didukung oleh baterai lithium suhu rendah terintegrasi 36V, yang mudah diganti dan dapat bekerja normal pada suhu minus 40°C;

 Waktu kerja: lebih dari 10 jam;

 Konsumsi daya: ≤150W;

Berkendara secara bersamaan dengan mobil pendakian (papan akuisisi gambar) di luar dinding pipa untuk menyelesaikan persyaratan pemeriksaan transiluminasi DR bayangan tunggal dinding ganda.

3.3 Detektor panel datar (panel datar dipilih sesuai kebutuhan pengguna, harganya berbeda)

 Lapisan konversi sinar-X: silikon amorf;

 Sintilator: CSI;

 Jarak piksel: 120μm;

Area pencitraan detektor yang efektif:150×180mm;

 Matriks piksel: 1280×1024;

 Konversi IKLAN: 6bt;

 Resolusi pasangan garis: ≥4.0LP/mm;

DQE@0,0LP/mm (2,5μGy, RQA5): 65%;

MTF@1.0LP/mm: 0,66;

MTF@2.0LP/mm: 0,35;

 Dosis deteksi minimum: 14nGy;

 Energi sinar (nilai KV statis): 40~300kv;

 Kisaran suhu sekitar: 5~35℃;

 Kisaran kelembaban relatif: 10~75%PH;

 Nilai daya: 20W;

Menerima energi sinar: 320kV;

 Waktu kerja terus menerus: lebih dari 10 jam;

 Catu daya: DC 24V;

 Baterai: Baterai internal 1 cepat;

 Berat: 3kg;

 Protokol transmisi data nirkabel: 802.11ac.

3.4 Perangkat lunak akuisisi dan pemrosesan gambar digital

Dengan fungsi inspeksi satu tombol, operator memilih diameter pipa dan ketebalan dinding sesuai dengan parameter pipa yang telah ditetapkan dalam database perangkat lunak, dan memasukkan nomor las dari lasan yang diperiksa. Sistem secara otomatis memilih parameter preset dan secara otomatis menyelesaikan seluruh pengelasan. Deteksi dan penyimpanan. Perangkat lunak ini memiliki fungsi intervensi manual, yang dapat mengatur kecepatan deteksi, menambah atau mengurangi kecepatan deteksi, dan mengatur panjang langkah deteksi (waktu deteksi) sesuai kebutuhan.

 Operator dapat mengatur lebar jendela dan posisi jendela sebelum pengujian, sehingga kecerahan dan kontras gambar yang dikumpulkan konsisten, dan dapat langsung dievaluasi setelah pengumpulan selesai.

 Dengan inversi gambar positif dan negatif, inversi dan rotasi gambar, pembesaran dan jelajah gambar, peningkatan tepi interpolasi gambar, pembesaran/pemulihan sebagian gambar asli, pelabelan alfanumerik, penandaan gambar.

 Dengan pengukuran ruas garis penggaris.

 Dengan pengukuran cacat (pengukuran geometris titik, garis, sudut, dll.) dan fungsi penandaan cacat.

 Dengan pengukur kualitas gambar filamen ganda MFT (resolusi spasial) fungsi pengukuran dan perhitungan otomatis.

 Tampilan nilai abu-abu secara real-time, penghitungan otomatis, dan tampilan nilai rata-rata.

 Dengan fungsi pengukuran dan perhitungan rasio signal-to-noise (SNR) yang dinormalisasi.

 Operator senior dapat mengkompilasi dan memodifikasi file proses transiluminasi secara real time, dan operator dapat melihat parameter dan output proses transiluminasi gambar saat ini kapan saja.

 Memiliki fungsi jahitan gambar jahitan las.

 Gambar dalam format DICONDE dan dapat dikonversi ke format umum lainnya seperti JPG. Ini juga mendukung penyimpanan gambar dalam berbagai format seperti DCN, BMP, RAW, dan TF.

3.5 Stasiun Kerja

Parameter teknis stasiun kerja akuisisi dan analisis gambar:

Model perangkat: Presisi 3530

Merek Peralatan:

 Sistem operasi WINDOWS10 asli

 Prosesor Intel(R) Corc(TM)i7-8750H-frekuensi CPU (MHz) 6 core, 9M, 2,20 GHz, 4,1 GHz, chipset Intel mobile CM246;

 Pengontrol VGA mengadopsi chipset NVDIA GeForce950M4GB;

 Memori (RAM): 16~32GB (DDR4 2666MHZ);

 Hard disk SATA: 512GB (solid state) + 2TB (mekanis);

 Chip grafis: NvidiaQuadro P600+HD630, dengan GDDR5 independen 4 GB;

 15,6" FHD WVA, 1920x1080, anti-silau non-sentuh, gamut warna 72%, kamera dan mikrofon, tanpa dukungan WWAN;

 Berat: 2,21kg;

 Palm rest: palm rest dua titik tanpa chip keamanan + Thunderbolt;

 Jaringan nirkabel: Intel® dual-band nirkabel AC 9560, 802.11ac, MU-MIMO dual-band 2x2 + Bluetooth 5.0;

 Dengan: pembaca kartu pintar, antarmuka HDMI, antarmuka USB3.0;

 Catu daya: adaptor AC 130W, barel 7,4 mm;

 Desain casing yang tertutup rapat: Tingkat perlindungan telah lulus sertifikasi P65, yang dapat mencegah masuknya pasir, debu, dan cairan;

3.6 Nama peralatan:

detektor cacat sinar-X tegangan konstan frekuensi tinggi portabel dan sistem kontrol

Model: D300G

 Suhu lingkungan pengoperasian: -20℃~50℃

 Kelembaban lingkungan pengoperasian: ≤85%

 Rentang tegangan masukan: AC190v~AC265v

 Rentang frekuensi tegangan masukan: 50HZ~60HZ

 Tampilan menu Cina layar LCD besar 7 inci

 Tabung sinar-X: Tabung cermet

 Mode catu daya tabung sinar-X: tegangan konstan

 Kisaran penyesuaian tegangan tabung sinar X: 120-300kV

 Langkah penyesuaian tegangan tabung: 1kv/langkah

 Arus tabung sinar X: 0,5-3,0mA

 Langkah penyesuaian arus tabung: 0,1 mA/langkah

 Pengaturan waktu pemaparan maksimum: 0,1~60 menit (akurat hingga 0,1 menit)

 Daya maksimum tabung sinar X: 900W

 Frekuensi kerja: 100kHz

 Ukuran fokus: standar EN12543 3,0 mm

 Ketebalan penetrasi: 70mm (panjang fokus 600mm, waktu pemaparan 20 menit, kegelapan 2.0D)

 Tingkat beban sementara: 100% (bila suhu sekitar 20℃, kondisi daya maksimum)

 Sudut radiasi: 40°×55°

 Filter tambahan: setara aluminium 4 mm

 Ukuran kepala tabung: Φ295×752 (termasuk cincin ujung)

 Berat kepala tabung: 30kg

 Kabel penghubung: 25m

 Kabel daya: 10m

 Ukuran pengontrol: 410×228×300(mm)

 Berat pengontrol: 11kg

 Metode pendinginan anoda: pendinginan udara paksa

3.7 Rel:

Spesifikasi: φ711mm
