Semua-Digital Dengan Tampilan Warna TFT Kereta Ringan Digunakan untuk Detektor Cacat Rel Ultrasonik Sistem Kereta Api
Detektor cacat rel HUATEC FD-GT-20 adalah generasi ketiga dari produk semua-digital Goworld dengan tampilan warna TFT dan kereta ringan yang digunakan untuk sistem kereta api. Sesuai dengan standar UT Rail Tester TB/T 2340-2012 yang dikeluarkan oleh Kementerian Kereta Api(China), peralatan ini mampu melakukan pekerjaan deteksi untuk rel dengan rentang 43~75kg/m. Ini berlaku untuk kereta api, kereta api berkecepatan tinggi, dan kereta bawah tanah.
Spesifikasi Teknis
| Saluran |
10 saluran: 9 saluran inspeksi dan 1 saluran kalibrasi. |
| Jenis probe |
Probe Dual-elemen dengan sudut berbeda dengan frekuensi antara 2 - 2.5 MHz, termasuk 6 probe 70°, 2 probe 37°, dan 1 probe 0°. |
| Wadah |
BNC |
| Pengaturan probe dan area deteksi |
Deteksi komprehensif kerusakan pada semua bagian utama rel, termasuk:
2 probe 70° memindai sisi kiri kepala rel
2 probe 70° memindai bagian tengah kepala rel
2 probe 70° memindai sisi kanan kepala rel
2 probe 37° memindai pinggang rel (retakan sekrup dan retakan miring lainnya)
1 probe 0° memindai kepala rel, pinggang rel, dasar rel, retakan horizontal lubang sekrup
|
| Rentang Frekuensi |
1.5MHz～3.0MHz |
| Penguatan |
0～80dB |
| Penolakan |
Mati, besar |
| Rentang Dinamis |
Tidak kurang dari 16dB dengan penolakan min, 2~6dB dengan penolakan maks |
| PRF |
400Hz per saluran |
| Mode Tampilan |
A-scanB-scanA+B scan |
| Rentang deteksi |
Dapat disesuaikan secara manual atau otomatis sesuai dengan jenis rel yang dipilih |
| Kesalahan peredam |
Kesalahan pengoperasian per 12dB tidak melebihi ±1dB |
| Kesalahan Linearitas Vertikal |
≤1% |
| Kesalahan Linearitas Horizontal |
≤15% |
| Pita penguat |
-3dB 1.5MHz～3.0MHz |
| Rentang pemblokiran |
Tidak lebih besar dari 20mm |
| Efek keadaan penekanan pada hasil pengukuran |
Ketika penekanan instrumen dalam keadaan yang berbeda, perbedaan amplitudo adalah 10 dB±2 dB, perubahan ΔM dari perbedaan antara dua gema tidak lebih dari 2 dB. |
| Efek tegangan pengoperasian pada tinggi gema dan sensitivitas deteksi cacat (alarm) dari detektor cacat |
Dalam rentang tegangan pengoperasian yang dinilai, posisi gerbang dan tingkat alarm dari detektor cacat seharusnya tidak ada perubahan signifikan, dan variasi amplitudo gema ΔNd dan perubahan sensitivitas deteksi (alarm) ΔSd tidak lebih dari 1 dB. |
| Kesalahan pengambilan sampel digital |
Variasi amplitudo sinyal maksimum ke minimum seharusnya tidak lebih besar dari ±5% dari tinggi layar |
| Waktu respons detektor cacat digital |
Waktu respons detektor cacat digital seharusnya tidak melebihi 5ms. |
|
Amplitudo jarak
karakteristik
|
Probe gelombang transversal mendeteksi lubang transversal dengan bukaan yang sama dan jalur suara yang berbeda; probe 0° mendeteksi dasar datar besar dengan jalur suara yang berbeda, dan perbedaan ΔW dari tinggi gelombang yang dipantulkan harus memenuhi persyaratan berikut:
Probe 0°: ΔW ≤ 12dB dalam rentang dari kedalaman 20mm hingga rentang tertinggi dari kurva karakteristik amplitudo jarak; ΔW ≤ 8dB dalam rentang dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm:
Probe 37°: ΔW≤12dB dalam rentang dari kedalaman 20mm hingga rentang tertinggi dari kurva karakteristik amplitudo jarak; ΔW≤8dB dalam rentang dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm;
Probe 70°: ΔW ≤ 12 dB dalam rentang dari 10mm hingga 70mm yang sesuai dengan kedalaman deteksi.
|
| SNR |
Probe O°: Deteksi permukaan bawah pada blok uji, ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 24 dB; rasio sinyal-ke-noise tidak kurang dari 16 dB.
Probe 37°: deteksi lubang sekrup dan retakan atas 3mm pada kemiringan 37° pada blok uji, buat dua gelombang sama, ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 22dB; rasio sinyal-ke-noise tidak kurang dari 8dB.
Probe 70°: Pada blok uji, gelombang sekunder digunakan untuk mendeteksi lubang dasar datar φ4mm. Ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 20dB; rasio sinyal-ke-noise tidak kurang dari 10dB.
|
| Kelebihan Sensitivitas |
Probe 0°: deteksi permukaan bawah 110mm dari blok uji, ketika gelombang setinggi 80%, margin sensitivitas tidak kurang dari 36dB
Probe 37° dan probe 70°: Deteksi lubang tembus melintang Φ3×65 pada blok uji, margin sensitivitas tidak kurang dari 40dB ketika gelombang setinggi 80%
|
| Kemampuan deteksi cacat dinamis (kemampuan deteksi cacat) |
Dengan probe khusus rel 0°, 37°, 70°, semua cacat manual pada blok uji perbandingan rel kecuali retakan ke bawah 15° dapat ditemukan dan indikasi alarm yang sesuai dikeluarkan. |
| Mode penyesuaian gerbang alarm |
Posisi awal, lebar, dan level gerbang alarm dapat disesuaikan secara manual |
| Mode alarm |
Alarm waktu nyata (alarm gelombang masuk dan alarm gelombang hilang)
Alarm gelombang ganda lubang sekrup
Tunda satu dari dua alarm
|
| Indikasi alarm |
Mode alarm suara dan cahaya, volume dan frekuensi alarm dapat disesuaikan. |
| Pengukuran bentuk gelombang |
Ukur dan tampilkan secara otomatis jalur suara gelombang tertinggi, jarak horizontal dan vertikal di gerbang. |
| Kurva penguatan |
Pengguna dapat menyesuaikan kurva penguatan (8 titik) sesuai dengan kebutuhan aktual. |
| Rekaman deteksi cacat |
Rekaman data lengkap (hingga 50 km), data dapat diekspor dan diputar kembali |
| Metode input operasi |
Input layar sentuh |
| Tampilan |
Resolusi1280×800 |
| Layar sentuh |
Kapasitif, berkekuatan tinggi, tahan gores,
mendukung tulisan tangan
|
| Port |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Daya |
DC 12V (paket baterai lithium) |
| Waktu kerja |
≥8j |
| Kapasitas tangki air |
≥20L |
| Akurasi tampilan gambar tipe B |
Baik ordinat maupun absis adalah 2mm |
| Akurasi roda kode |
2mm |
| Kecepatan deteksi cacat |
Maks 5.0km/j |
| Suhu kerja |
-15℃～45℃ |
| Dimensi |
Dimensi keseluruhan kendaraan dalam kondisi kerja adalah sekitar 780mm × 290mm × 1006mm. |
| Berat |
Rangka sekitar 24kg; instrumen ultrasonik sekitar 2.4kg; baterai instrumen 830g; terminal operasi (komputer tablet tiga-bukti) 730g; kereta yang dilengkapi dengan 5 kelompok probe sekitar 1.4kg. |
1. Pengantar Detektor Cacat Ultrasonik Rel Digital FD-GT-20
Detektor cacat rel FD-GT-20 adalah generasi ketiga dari produk semua-digital Grup HUATEC dengan tampilan warna TFT dan kereta ringan yang digunakan untuk sistem kereta api. Sesuai dengan standar UT Rail Tester TB/T 2340-2012 yang dikeluarkan oleh Kementerian Kereta Api (China), peralatan ini mampu melakukan pekerjaan deteksi untuk rel dengan rentang 43~75kg/m. Ini secara efisien menemukan berbagai cacat di kepala, jaring, dan flange dari rel, berlaku untuk kereta api, kereta api berkecepatan tinggi, dan kereta bawah tanah.
Instrumen mengadopsi mode host ultrasonik + terminal operasi dan terhubung melalui WIFI nirkabel. Sambil meningkatkan pengalaman pengoperasian pelanggan, fungsi Internet plus instrumen dapat diperluas untuk mewujudkan berbagai fungsi seperti pemisahan deteksi manusia-mesin, data online, penyimpanan real-time offline, penentuan posisi GPS, penyimpanan cloud data, dll. Dan Anda dapat menyesuaikan terminal operasi ultrasonik Anda sendiri sesuai dengan kebutuhan pelanggan sendiri.
2. Fitur
(1) Rangka kereta kompak, tahan lama, dan mudah dirawat;
(2) Tangki air kotak peralatan terintegrasi berkapasitas besar;
(3) Dudukan probe pengangkat integral, probe mudah dilepas dan diganti;
(4) Ukuran kecil dan portabel, dengan panel sentuh tiga-bukti industri;
(5) Indikator kinerja yang sangat baik, sesuai dengan standar yang relevan;
(6) Mendukung penentuan posisi GPS, penyimpanan cloud data, pengenalan ucapan otomatis, dan fungsi lainnya;
(7) Aplikasi fungsional yang memenuhi kebutuhan deteksi cacat.

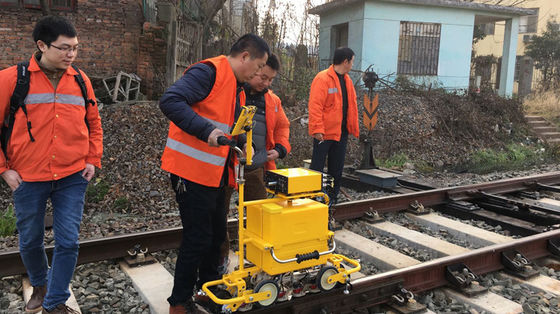

3. Struktur penampilan kereta

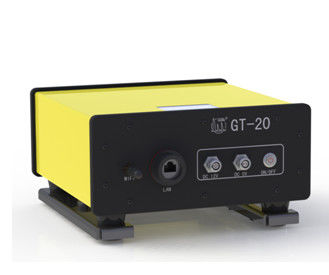

4. Struktur penampilan instrumen
Instrumen berukuran kecil dan portabel, dimensi keseluruhan: 94X222X225mm, berat bersih sekitar 1.8kg
5. Tangki air kotak peralatan terintegrasi berkapasitas besar
Tangki air plastik, diisi dengan air adalah 20L.
6. Dudukan probe terintegrasi
Semua probe ditutup di bagian bawah mobil, yang dapat diangkat atau dilepas dengan satu cara, dan probe dapat dilepas dan diganti dengan lebih mudah.

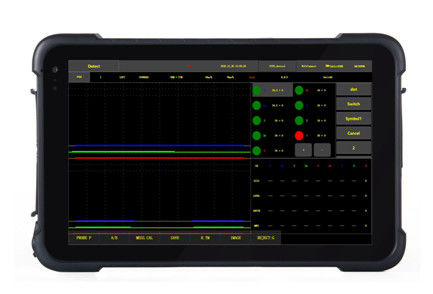

7. Tablet layar sentuh tiga-bukti industri
Tablet layar sentuh tiga-bukti industri, tahan debu, tahan air, dan tahan guncangan.
8. Perangkat lunak aplikasi deteksi cacat khusus instrumen
Untuk karakteristik pengoperasian panel sentuh, perangkat lunak aplikasi yang dirancang khusus membuat pemilihan fungsi dan penyesuaian parameter lebih mudah.
9. Perangkat lunak pemutaran data deteksi cacat komputer
Kecepatan pemutaran data dapat disesuaikan, mendukung pemutaran cerdas, penyaringan acara, statistik, pencarian data, pencetakan, ekspor, dan fungsi lainnya.
Lampiran 1. Fitur dan Fitur
- Penampilan host kompak, kokoh dan ringan, dan perakitan dan pembongkaran sederhana. Kemampuan beradaptasi lingkungan yang baik, suhu lingkungan kerja -15 °C ~ 45 °C, waktu kerja terus menerus tidak kurang dari 8 jam, anti-getaran dan anti-interferensi, kelas perlindungan IP65.
- Host memiliki beberapa saluran deteksi cacat (beberapa probe dapat dihubungkan pada sudut yang berbeda), dan siklus pembagian waktu berurutan berfungsi.
- Probe 0, 37, dan 70 derajat dirancang untuk mendeteksi sepenuhnya bagian utama rel.
- Struktur host dalam bentuk "server + klien". "Server", host (tanpa input dan tampilan), adalah modul ultrasonik saluran 1- N; "klien" adalah terminal operasi (input dan tampilan), host dan klien (terminal operasi) melalui jaringan kabel LAN (atau WIFI nirkabel) koneksi untuk komunikasi jaringan.
- Mode eksitasi pulsa gelombang persegi negatif yang mengirimkan sirkuit
- Filter analog meningkatkan rasio sinyal terhadap noise host.
- Penguatan saluran adalah kombinasi dari “penguatan dasar” + “penguatan kompensasi”.
- Rentang deteksi, kecepatan suara material, dan pergeseran pulsa diatur secara otomatis sesuai dengan jenis rel yang dipilih.
- Fungsi parameter dasar ultrasonik konvensional dapat disesuaikan secara manual (rentang deteksi, kecepatan suara material, titik nol probe, tepi depan, sudut, posisi awal gerbang, lebar dan level, dll.).
- Dengan fungsi penolakan.
- Frekuensi pengulangan saluran ditetapkan pada 400 Hz per saluran.
- Dengan fungsi pemeriksaan saluran.
- Ia memiliki fungsi tampilan A, B dan A+B.
- Dengan fungsi alarm suara dan cahaya.
- Dengan fungsi prompt suara.
- Proses implementasi mobil memiliki fungsi peringatan kecepatan berlebih.
- Ia memiliki fungsi untuk secara otomatis mengukur jalur suara, jarak horizontal dan vertikal dari gelombang tertinggi di gerbang alarm.
- Ia memiliki fungsi penandaan (cedera, nomor trek, kemajuan mobil, penarikan kembali, dll.).
- Fungsi kurva kompensasi bawaan, kurva dapat diedit (baru, dimodifikasi, dihapus).
- Volume dan frekuensi alarm dapat disesuaikan untuk setiap saluran.
- Dengan fungsi kegagalan kopling probe deteksi.
- Gerbang saluran, bentuk gelombang, indikasi alarm, indikasi arah probe, indikasi sudut probe, fungsi kustomisasi warna saluran tampilan B.
- Dengan fungsi kustomisasi warna latar belakang antarmuka tampilan.
- Pengguna dapat menyesuaikan parameter pekerjaan tambahan.
- Fungsi rekaman lengkap deteksi cacat
- Fungsi manajemen data deteksi cacat (simpan, hapus, panggil kembali, putar kembali, ekspor).
- Perangkat lunak host dan terminal operasi dapat ditingkatkan melalui drive flash USB eksternal.
- Dengan fungsi input operasi layar sentuh, keyboard Bluetooth eksternal dapat dihubungkan.
- Dengan fungsi informasi lokasi GPS.
- Dengan tampilan kecepatan instan.
- Dengan fungsi pemeriksaan jarak tempuh.
- Ia memiliki fungsi meninju.
- Fungsi pembekuan bentuk gelombang.
- Komunikasi jaringan (Terhubung ke terminal operasi)
- Putar kembali data di komputer Anda
- Dengan fungsi demonstrasi pengoperasian perangkat lunak instrumen, dapat digunakan untuk pelatihan pengguna instrumen
