5G Dual Band Wireless Communication System Untuk HXPC-200A Pipeline Outer Wall Crawler Pada Jarak Kontrol 100 Meter

Gunakan Sistem Komunikasi Nirkabel Dual-Band 5G Jarak Kontrol 100 Meter Sistem Perayap Dinding Luar Pipa

1. Pengantar Umum

(1) Merek peralatan: HUATEC

(2) Model: HXPC-200A

(3)Kecepatan perjalanan:≥100mm/s;

(4) Mode berjalan mengadopsi tipe trek untuk memastikan orientasi vertikal las: ±1mm, orientasi arah berjalan

Akurasi: ±1mm;

(5) Dapat memenuhi persyaratan penggerak mesin sinar arah bayangan tunggal dinding ganda untuk pipa dengan diameter kurang dari 1600mm;

(6)Gunakan sistem komunikasi nirkabel dual-band 5G, jarak kontrol: 100 meter(lahan terbuka);

(7) Penggunaan catu daya baterai lithium suhu rendah terintegrasi 36V, mudah diganti, dapat bekerja secara normal pada minus 40℃;

(8)Jam kerja:lebih dari 8 jam;

(9) Konsumsi daya: ≤150W;

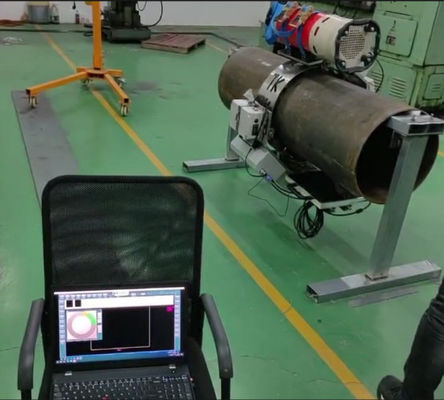

(10) Penggerak sinkron dengan kendaraan pendakian dinding tabung (pemindai datar) untuk menyelesaikan persyaratan deteksi Transiluminasi DR bayangan tunggal dinding ganda

2. Detektor cacat sinar-X portabel

(1) Nama peralatan: mesin deteksi cacat sinar-X tekanan konstan frekuensi tinggi portabel

(2) Model: XXG 300JYGF

(3) Tabung sinar-X: tabung keramik logam

(4) Mode catu daya tabung sinar-X: tegangan konstan

(5) Rentang pengaturan tegangan tabung sinar-X: 50-300kV

(6) Langkah pengaturan tegangan tabung: 1kV/langkah

(7) Arus tabung sinar-X: 0,5-3,0mA

(8) Langkah pengaturan arus tabung: 0,1mA/langkah

(9) Waktu eksposur maksimum: 99 menit 59 detik

(10) Rentang penyesuaian tekanan tinggi penundaan: 0-99 detik

(11) Daya maksimum tabung sinar-X: 900W

(12) Frekuensi operasi: 100kHz

(13) Ukuran fokus: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) Ketebalan penetrasi: 65mm (baja A3, panjang fokus 700mm, film HUATEC D7, hitam negatif ≥2.0, 10

Menit)

(15) Tingkat beban sementara: 100% (pada suhu sekitar 20℃, kondisi daya maksimum)

(16) Sudut radiasi: 40°x 55°

(17) Filter internal: 1mmBe

(18) Filter tambahan: 4mm setara Al

(19) Ukuran kepala pipa: φ295mmx775mm (termasuk cincin ujung)

(20) Berat kepala tabung: 29kg

(21) Kabel koneksi: 50M

(22) Kabel daya: 10M

(23) Ukuran pengontrol: 465mmx154mmx323mm

(24) Berat pengontrol: 11.3kg

(25) Daya masukan: 200-250VAC, 47-400Hz

(26) Metode pendinginan anoda: pendinginan udara paksa

(27) Suhu sekitar yang diizinkan: -20℃~+40℃

3. Aksesori standar termasuk:

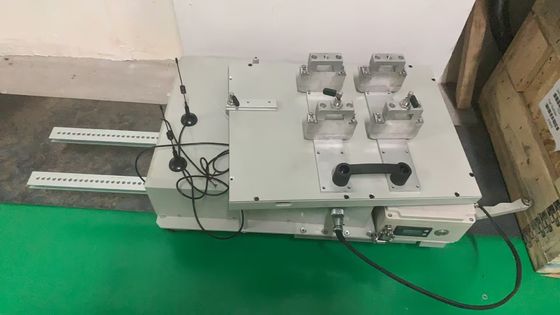

Mesin pendakian dinding luar pipa detektor panel DR

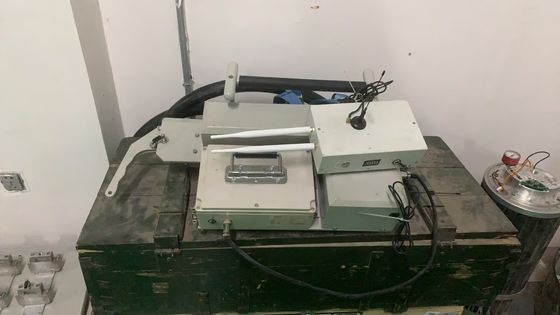

Mesin pendakian dinding luar pipa sinar-X

Detektor datar digital 1024,76μm, area gambar 233 x 97mm

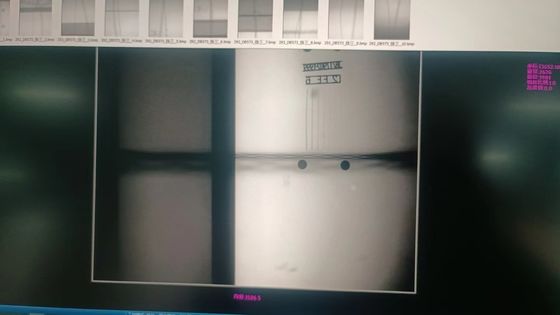

Perangkat lunak akuisisi dan pemrosesan gambar digital

Komputer laptop

Detektor cacat sinar-X tekanan konstan frekuensi tinggi (arah)

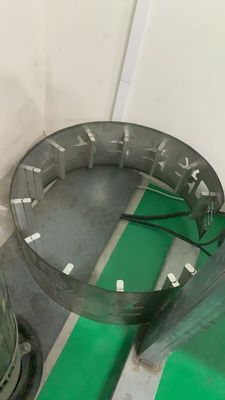

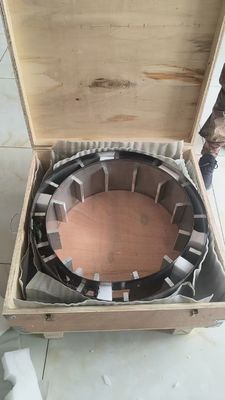

Rel pemandu perayap: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 buah.
