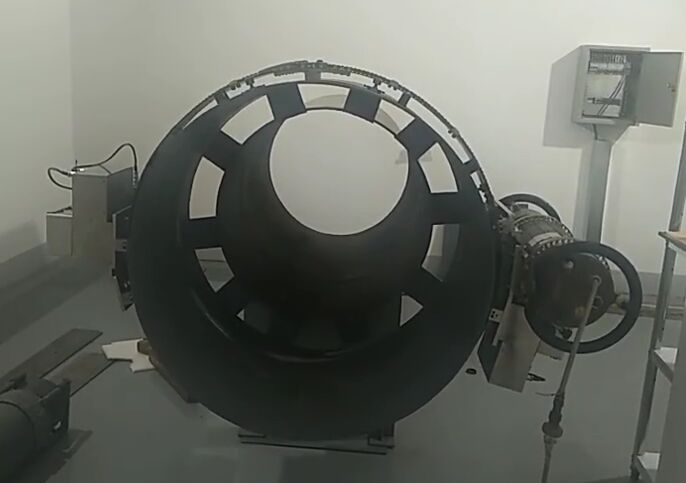

Sistem Inspeksi Perayapan Pencitraan Digital Sinar-X

Sistem Inspeksi Crawling Imaging X-ray Digital

1.0 Pembuat peralatan: HUATEC Group Corporation

2.0 Nama peralatan: Sistem Inspeksi Pencitraan Digital Sinar X HXPC-DR02

3.0 Spesifikasi Model:HXPC-DR02

4.0 Metode Transmisi Gambar: Transmisi Tanpa Kabel

5.0 Diameter pipa yang berlaku: φ510 - φ1219mm (pilihan jalur dapat dilakukan sesuai dengan kebutuhan pengguna)

6.0 Spesifikasi komponen utama Konfigurasi peralatan

6.1 Perangkat Pemerolehan Gambar:

Pipeline Outer Wall Crawling Vehicle (Mengangkut Papan Akuisisi Gambar)

Merek: HUATEC

Model: HXPC-PC100

• Beidou Navigasi Posisi;
• 5G Dual-band Wireless Communication System, Jarak kontrol: 100 meter (ruang terbuka);HXPC- PC100
• Kecepatan berjalan:≥ 100mm/s;
• Mode berjalan mengadopsi tipe jalur, memastikan posisi vertikal sehubungan dengan jahitan las: ± 1mm, akurasi posisi dalam arah berjalan: ± 1mm;
• Setelah konfigurasi sesuai dengan kebutuhan pengguna, dapat memenuhi radiografi pusat dan dua dinding satu gambar DR deteksi persyaratan untukpipa mulai dari dari φ510 sampai φ1219mm;
• Mekanisme penjepit cepat diatur untuk pemasangan dan pembongkaran yang nyaman;
• Sistem perlindungan sensor fotoelektrik (untuk mendeteksi tabrakan, kehilangan sinyal, kerusakan motor atau pengemudi) disediakan;
• Sumber daya baterai lithium suhu rendah 36V terintegrasi (kompatibel dengan pengisi daya), mudah diganti dan dapat bekerja normal pada -40°C;
• Waktu kerja: lebih dari 8 jam;
• Pemantauan tingkat baterai, sistem kehilangan sinyal mengunci sendiri;
• Konsumsi daya: ≤ 150W;
• Dua motor menggerakkan operasi dengan lancar.
•

6.2 Penjelajah dinding eksternal (mengangkut mesin sinar-X)

Merek peralatan: HUATEC

Model: HXPC-PC110

• Kecepatan berjalan: ≥100mm/s
• Hubungkan dengan HXPC-PC100 (pipe outer wall crawler) melalui kabel bantu untuk mencapai penghubung;
• Mode berjalan mengadopsi sistem jalur, memastikan posisi vertikal relatif terhadap jahitan las: ±1mm, dan akurasi posisi dalam arah berjalan: ±1mm;
• Ini dapat memenuhi persyaratan deteksi gambar tunggal dinding ganda - mampu mendukung detektor kesalahan sinar-X arah frekuensi tinggi 300kv;
• Mekanisme penjepit cepat diatur untuk pemasangan dan pembongkaran yang nyaman;
• Motor ganda menggerakkan operasi dengan lancar;
• Sistem perlindungan sensor fotoelektrik (untuk mendeteksi pencegahan tabrakan, hilangnya sinyal, kerusakan motor atau pengemudi) disediakan;
• Jam kerja: Lebih dari 8 jam;
• Konsumsi daya: ≤ 150W;

* Sinkronisasi dengan kendaraan pendakian dinding luar (papan akuisisi gambar) untuk menyelesaikan pekerjaan inspeksi radiografi DR gambar tunggal dinding ganda.

6.3 Detektor panel datar Merek: HUATEC

Model: HUATEC 750i

• Sensor: Silikon Amorf;
• Scintillator: CSI (Cadmium Sulfide yang Tumbuh Langsung);
• Ukuran piksel: 120 μm;
• Area pencitraan: 244 mm × 307 mm;
• Matriks piksel: 1280 × 1024 (2 × 2);
• Konversi A/D: 16 bit;
• frame rate: 1,7 fps (1×1);
• Rentang energi: 40 - 320 kV;
• Toleransi radiasi: ≥ 1 MRad;
• Kontrol paparan: pemicu internal/pemicu eksternal;
• Antarmuka komunikasi: Gigabit Ethernet;
• Kisaran suhu operasi: 0°C - 40°C;
• Kisaran kelembaban operasi (non-kondensasi): 10% - 90% RH;
• Rentang suhu penyimpanan: -20°C - 55°C;
• Ukuran formulir: 344 × 286 × 20;
• Berat: 8 kg;
• Sumber daya input: 100 - 240 V 50/60 Hz AC;
• Aplikasi: inspeksi pengelasan, inspeksi casting.

6.4 Central Router

Model: ASUS XD4

• Protokol nirkabel: Wi-Fi 6;
• Mode Transmisi WIFI Utama: Transmisi Terdistribusi;
• Fitur yang didukung: Komunikasi IPv6, Mesh;
• Kecepatan nirkabel: 1800M;
• Band frekuensi: 2,4 GHz, 5,8 GHz Wi-Fi dual-band;
• Port Output LAN: Gigabit Ethernet Port;
• WAN Input Port: Gigabit Ethernet Port;
• Modul GPS: Akuisisi Sinyal GPS - Beidou, GPS, GLONASS, Galileo

7.0 Perangkat Lunak Pengolahan

Merek perangkat lunak: HUATEC

Versi perangkat lunak: Ver 20.21.10.16

Operator memilih diameter pipa, ketebalan dinding, jumlah las, flange, kompensasi, metode radiografi, arah gerakan peralatan, area efektif,dan koordinat Beidou (seperti Tokyo), garis lintang utara) berdasarkan parameter preset pipa yang diperiksa dalam database perangkat lunak.

Parameter yang relevan dapat dipilih (setelah dipilih, mereka akan dicetak pada gambar dan tidak dapat diubah).Sistem secara otomatis menghitung jumlah bingkai yang diperlukan untuk mendeteksi seluruh jahitan las dari pipa ini berdasarkan parameter yang telah ditetapkan dan menyimpannyaPerangkat lunak ini memiliki fungsi intervensi untuk manusia, memungkinkan penyesuaian waktu paparan, jumlah frame, dll, dan jumlah frame dapat disesuaikan sesuai dengan pengaturan parameter.

• Posisi Beidou yang akurat (kompatibel dengan GPS, GLONASS, dan Galileo), mencetak parameter koordinat (Tokyo, garis lintang utara) pada gambar;

• Menghitung jumlah sampel secara otomatis berdasarkan ukuran diameter pipa masukan, meninggalkan ruang yang cukup dan menghindari kelalaian;
• Mengirimkan gambar yang dikumpulkan secara nirkabel ke "stasiun kerja" di lokasi untuk penyimpanan;
• Sebelum pemeriksaan, operator dapat mengatur lebar jendela dan posisi jendela agar kecerahan dan kontras gambar yang dikumpulkan konsisten,dan dapat langsung melanjutkan penilaian setelah pengumpulan selesai;
• Memiliki membalikkan gambar positif dan negatif, membalikkan gambar dan rotasi, pembesaran gambar, peningkatan tepi perbedaan gambar, pembesaran lokal / pemulihan gambar asli,teks dan nomor anotasi, penandaan gambar;
• Memiliki pengukuran segmen garis lurus;
• Memiliki pengukuran cacat (pengukuran geometris titik, garis, sudut, dll.) dan fungsi penandaan cacat;
• Memiliki fungsi pengukuran dan perhitungan otomatis MFT dual filament image quality meter (resolusi spasial);
• Memiliki tampilan nilai abu-abu secara real-time, perhitungan otomatis dan tampilan fungsi nilai rata-rata;
• Memiliki fungsi pengukuran dan perhitungan rasio sinyal-ke-kebisingan (SNR) yang dinormalisasi;
• memiliki fungsi jahitan gambar jahitan las;
• Gambar dalam format DICONDE dan dapat dikonversi ke format umum lainnya seperti JPG, dll., dan mendukung beberapa format penyimpanan gambar seperti JPG, BMP, GIF, PNG, dll.;
• Dilengkapi dengan relay routing.

8.0 Stasiun kerja

Parameter teknis stasiun kerja pengambilan dan analisis gambar: Model peralatan: HP Z99

Merek peralatan: HP

• Sistem operasi Windows 10 resmi Stasiun kerja portabel
• Ukuran layar: 15,0 inci;
• Prosesor Intel Core i7-11800H generasi ke-11 (8 core, 16 thread), frekuensi dasar 2,3 GHz;
• RAM: 16 - 32GB (DDR4 2666MHZ);
• SATA hard drive: 1TB (M.2 jumlah antarmuka 1);
• Kartu grafis: Kartu grafis khusus 4G GDDR5 128 bit;
• Ukuran produk: Panjang 359mm; Lebar 236mm; Tinggi 23mm
• Berat: 2,3 kg;
• Port: antarmuka audio, antarmuka HDMI, antarmuka USB3.0;
• Durasi hidup baterai teoretis: 2 - 5 jam, waktu spesifik tergantung pada lingkungan penggunaan;
• Kapasitas baterai: 52,5Wh;
• Nomor sel baterai: 3 baterai lithium-ion;
• Jaringan lokal: 10/100/1000Mbps;
• Jaringan nirkabel: Mendukung protokol nirkabel Wi-Fi6;
• Desain sasis tertutup: Tingkat perlindungan yang disertifikasi oleh P65, dapat mencegah masuknya pasir, debu dan cairan;

9.0 Sumber radiasi

Dilengkapi dengan antarmuka untuk memasang peralatan deteksi cacat sinar-X frekuensi tinggi (atau mesin deteksi cacat sinar-gamma yang dapat disesuaikan),sumber radiasi yang berbeda dapat dikonfigurasi sesuai dengan kebutuhan.

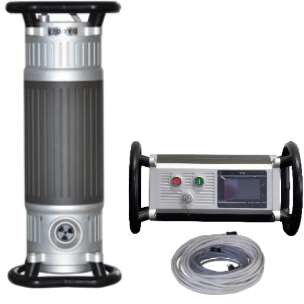

9.1 Nama peralatan: Mesin inspeksi sinar-X frekuensi tinggi dan sistem kontrol tegangan konstan portabel

Model: XXG-H300GP

• Suhu lingkungan kerja: -20°C sampai 50°C;
• Kelembaban lingkungan kerja: ≤85%;
• kisaran tegangan masukan: AC190v sampai AC265v;
• Rentang frekuensi tegangan masukan: 50 Hz sampai 60 Hz;
• Tampilan: Layar LCD sentuh dengan tampilan menu Cina;
• Tabung sinar-X: tabung logam keramik;
• Metode pasokan listrik tabung sinar-X: tegangan konstan;
• Rentang penyesuaian tegangan tabung sinar-X: 120-300kV;
• Langkah penyesuaian tegangan: 1kv/langkah;
• arus tabung sinar-X: 0,5 - 3,0mA;
• Langkah penyesuaian arus: 0,1 mA/langkah;
• Pengaturan waktu paparan maksimum: 0,1 sampai 60 menit (tepat hingga 0,1 menit);
• Daya tabung sinar-X maksimum: 900W;
• Frekuensi kerja: 100 kHz;
• Ukuran fokus: 3,0 mm (sesuai dengan standar EN12543);
• Ketebalan penetrasi: 70 mm (panjang fokus 600 mm, waktu paparan 20 menit, kepadatan 2.0D);
• Sudut radiasi: 40°×40°;
• Filter tambahan: 4 mm aluminium setara;
• Ukuran kepala tabung: Φ246×734 (termasuk cincin ujung);
• Berat kepala tabung: 22kg;
• Kabel koneksi: 25m;
• Kabel listrik: 10m;
• Ukuran pengontrol: φ264×458 (termasuk cincin ujung);
• Berat pengontrol: 9,6 kg;
• Mesin frekuensi tinggi XXG-H300GP
• Metode pendinginan anode: pendinginan udara paksa.

10.0 Penjelajah Pipa Sinar X Frekuensi Tinggi

Model: HXPC-100A1

Fitur Kinerja Utama

• Sumber daya arus searah frekuensi tinggi dan tegangan tinggi;
• Ramah lingkungan, hemat energi dan sangat efisien;
• Daya keluar konstan;
• Paparan terus menerus tanpa perlu istirahat 1:1;
• Gambar yang jelas, sensitivitas tinggi;
• Pengendalian operasi sederhana, mudah dipelajari dan digunakan;
• Dapat digunakan bersama dengan DR untuk pencocokan;
• Dapat digunakan untuk pemeriksaan pencitraan berbasis film saja;
• Sistem pengendalian komando magnetik;
• Posisi yang tepat;
• Jangkauan diameter pipa deteksi yang luas;
• Fungsi perlindungan lengkap;
• Penggerak empat roda;
• Ukuran kompak dan berat ringan;

Indikator teknis utama

• Jangkauan diameter pipa yang berlaku: φ710 ~ φ1219 (mm);
• Kecepatan merangkak: 16-18m/menit;
• Kapasitas lereng curam: ₹40;
• Suhu lingkungan operasi: -40°C ~ 70°C;
• Kelembaban lingkungan operasi: % 90%;
• Suhu pelindung: 80°C;
• Suhu kerja: -25~70°C;
• Baterai: DC110v / 40Ah (baterai lithium);
• Motor: 550W (terusan);
• Model: HXPC-100A1
• Jarak merangkak: ₹8km (jarak pulang pergi);
• Mode drive: drive default 2, drive paksa 4;
• Generator sinar-X: φ295×770 (mm);
• Berat: 32kg;
• Kekuatan maksimum: 900w;
• Kisaran pengaturan Kv: 50 ~ 300kv ± 1kv;
• kisaran penyesuaian mA: 0,5 ~ 3mA;
• Sudut radiasi: 40°×360°;
• Fokus: 1 × 3,0 (mm);
• Penembusan maksimum: 60mm (A3);
• Tingkat beban berkelanjutan: 100% pada suhu lingkungan 20°C;
• Ukuran bodi crawler: 1,2m × 0,38m × 0,19m;
• Berat: 100 kg (karoseri kendaraan 80 kg + baterai 20 kg);
• Waktu paparan: 1 ~ 300 detik (tersusun diatur), akurat 1 detik;
• Penundaan sebelum paparan: 24 detik;
• Ukuran lokator magnetik: 255×113×155 (mm);
• Penetrasi maksimum magnetik lokator: > 34mm;
• Berat lokator magnetik: 2,8 kg;
• Kesalahan posisi: lebih baik dari ± 5 mm.

11.0 Jalur panduan:

Spesifikasi: φ510 - φ1219mm.

Konfigurasi standar: 1 buah. potongan tambahan dapat disesuaikan atas permintaan.

12.0 Daftar konfigurasi peralatan:

13.0 Instruksi untuk konfigurasi terkait

Opsi 1: Radiografi dinding ganda -- XR (dilengkapi dengan mesin arah sinar-X frekuensi tinggi) + DR (dilengkapi dengan detektor panel datar) + workstation;

Opsi 2: Radiografi pusat - Penjelajah pipa sinar-X frekuensi tinggi + DR (dilengkapi detektor panel datar) + stasiun kerja;

Opsi 3: Radiografi dengan satu lengan - detektor kesalahan arah sinar-X frekuensi tinggi + detektor panel datar + Workstation;

14.0 Perangkat Lunak dan Pratinjau Gambar Foto
