Unit Kalibrasi NDT IIW V2 Berat Bruto 1kg

Blok Kalibrasi NDT IIW V2 Block

Standar: ISO7963-2010

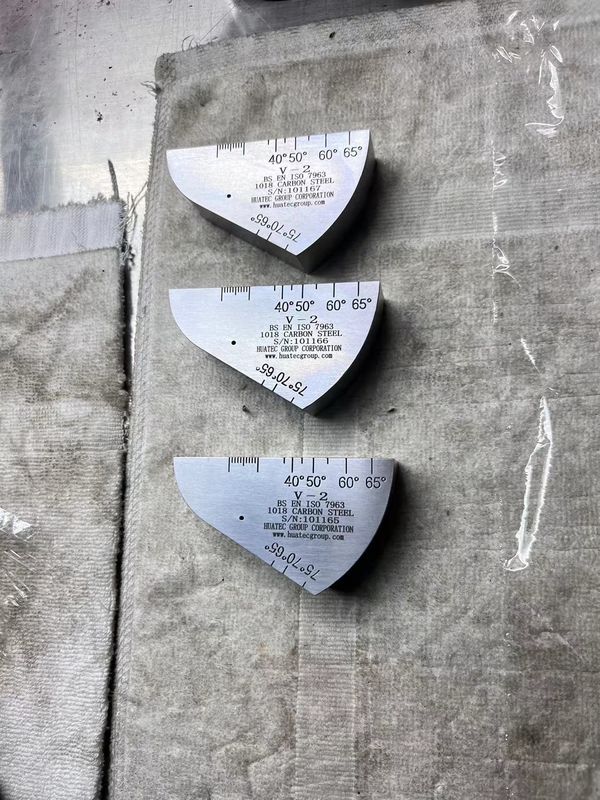

Blok uji IIW2 (blok uji V-2) adalah blok uji standar yang disetujui oleh International Welding Society. V-2 (DIN54122) dibandingkan dengan blok uji IIW, blok uji V-2 memiliki keunggulan ringan dan mudah dibawa, sangat cocok untuk penggunaan di lapangan. Lihat Gambar 1-2.

Poin Utama Penggunaan:

(1) Titik insiden dan margin sensitivitas dari probe miring diukur dengan menggunakan permukaan refleksi busur dengan radius R50mm;

(2) Menggunakan permukaan refleksi lubang 5-pass, rentang refraksi probe miring adalah 45°-65° dan 65°-75°, masing-masing.

(3) Linearitas horizontal dan vertikal dari pendeteksi cacat dapat diukur dengan menggunakan beberapa refleksi gelombang-p dari bagian bawah dengan ketebalan 12.5mm;

(4) Dua permukaan busur, R25 dan R50, digunakan untuk mengoreksi sumbu waktu dan titik nol.
