CS NDT Calibration Block IIW V1 untuk pengujian non-destruktif

Blok Kalibrasi NDT IIW Blok V1

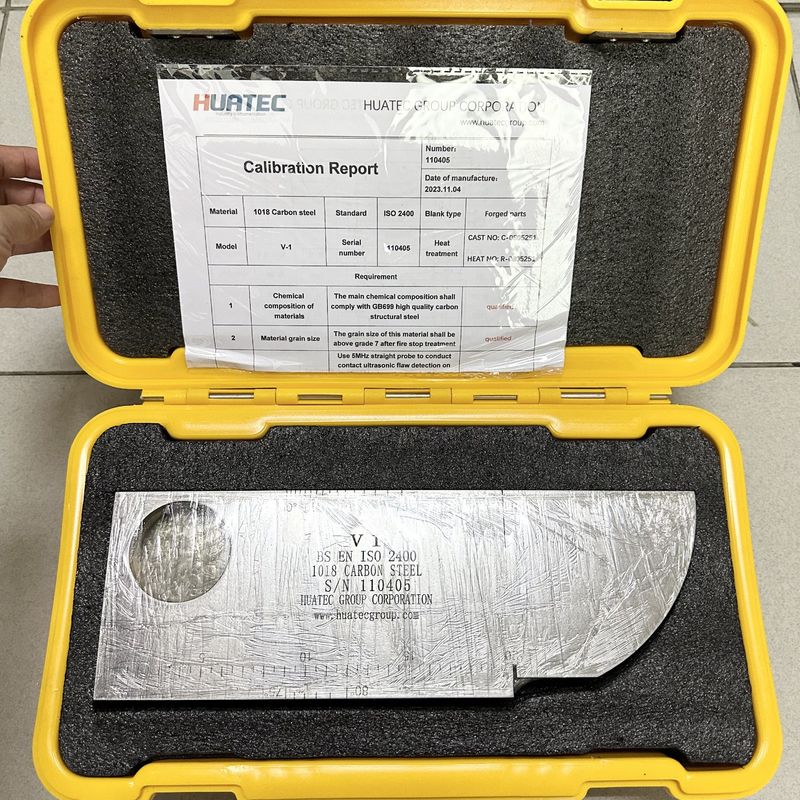

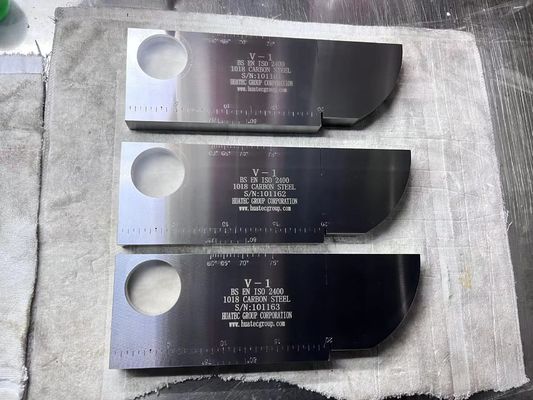

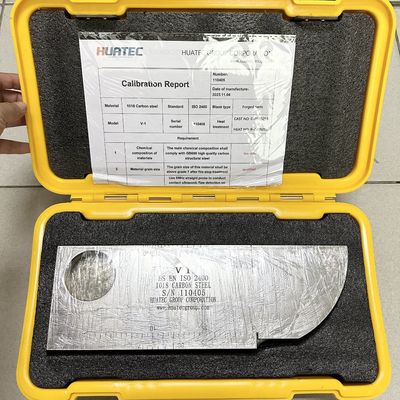

Blok kalibrasi IIW V1

Standar: ISO2400-1972E

Blok uji IIW (Blok uji V-1) juga disebut blok uji Belanda.Ini adalah blok uji standar internasional yang disetujui oleh International Welding Institute (IIW) dan direkomendasikan oleh International Organization for Standardization (ISO)Bentuk dan ukuran ditunjukkan pada Gambar 1-1:

Titik utama penggunaan:

(1) Jangkauan dinamis, linieritas horizontal dan jangkauan deteksi gelombang longitudinal detektor cacat dapat diukur dengan menggunakan ketebalan blok uji 25 mm;

(2) 50 busur dan 1.5 melalui lubang digunakan untuk menentukan margin sensitivitas sudut refraksi probe miring dan gelombang longitudinal probe lurus.Hal ini juga mungkin untuk memperkirakan secara kasar ukuran daerah buta dari probe lurus dan kemampuan penetrasi dari instrumen pengukuran dikombinasikan dengan probe.

(3) Titik kejadian dan area buta dari probe miring diukur dengan menggunakan permukaan busur R100mm, dan proporsi sumbu waktu dan titik nol dapat dikoreksi;

(4) Resolusi longitudinal dari probe lurus dapat diukur dengan bidang notch 85mm, 91mm dan 100mm;

(5) Gunakan tepi sudut kanan blok uji untuk mengukur sudut kemiringan sinar suara dari probe miring.
