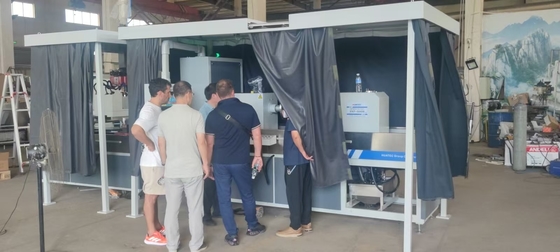

HMP-8000 Mesin Deteksi Cacat Partikel Fluoresen Magnetik Lintas arus AC 0~8000A

HMP-8000 Mesin Deteksi Cacat Partikel Fluoresen Magnetik Lintas arus AC 0~8000A

1Prinsip kerja

Deteksi partikel magnetik menggunakan interaksi antara medan kebocoran magnetik dan bubuk magnetik pada cacat benda kerja.Ini memanfaatkan perbedaan antara cacat permukaan dan hampir permukaan produk besi dan baja (seperti retakan), inklusi slag, garis rambut, dll.) permeabilitas dan permeabilitas besi dan baja.membentuk bagian dari kebocoran fluks magnetik dan menghasilkan medan kebocoran magnetikDengan demikian menarik bubuk magnetik untuk membentuk akumulasi bubuk magnetik pada cacat - jejak magnetik, di bawah kondisi pencahayaan yang tepat, menunjukkan lokasi dan bentuk cacat.

2. Penggunaan

Mesin deteksi cacat partikel magnetik fluoresensi digunakan untuk mendeteksi permukaan dan dekat permukaan benda kerja ferromagnetik (seperti: gigi, cincin gigi, poros gigi, dll.)penggilingan, kelelahan yang disebabkan oleh retakan dan penyertaan slag dan cacat halus lainnya.

3. Standar pelaksanaan

1. Detektor cacat partikel magnetik:GB/T8290 2011

2. Kondisi pengamatan deteksi cacat partikel magnetik:GB/T 5097-2020/ ISO 3059:2012

3. American Society for Materials and Testing: Magnetic Particle Test Method (ASTM E1444-01) Metode pengujian partikel magnetik

4. Uni Eropa, Standar Internasional: DIN EN ISO 9934-2-2003

4. Jangkauan deteksi

Bagian jenis cincin gigi(1)

Arus gir dan bagian kecil(2)

5. Teknologi deteksi

Bagian-bagian peralatan (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking

Poros gigi dan bagian kecil (2): pakan -- semprot magnetik suspensi -- penjepit magnetisasi -- rotasi observasi -- demagnetisasi -- blanking

6. Parameter teknis

Jangkauan deteksi:diameter gigi ≤700mm,tinggi ≤410mm;

Diameter sumbu ≤ 300mm, Panjang < 700mm

Jarak elektroda:0~410mm(bisa disesuaikan)

Arus lingkar:AC 0~8000ANilai efektif ((Dengan pengontrol fase pemadaman)

Potensi magnet longitudinal:AC 0~18000AT Nilai efektif ((Dengan pengontrol fase pemadaman)

Metode deteksi: deteksi partikel magnetik fluoresensi

Mode magnetisasi:magnetisasi lingkar, magnetisasi longitudinal, magnetisasi komposit

Modus penjepit:penekanan pneumatik

Efek demagnetisasi:Remanensi kurang dari 0,3mT

Sensitivitas deteksi:Film uji standar A1 (15/50) ditampilkan dengan jelas

Sumber daya listrik:tiga fase lima kabel AC 380V 50Hz

7. Deskripsi perangkat

7.1 Sistem kontrol listrik

Sistem kontrol didasarkan pada pengontrol logika yang dapat diprogram (PLC), yang mengontrol operasi dua elektroda dan perangkat demagnetisasi magnetisasi.Dengan kabinet kontrol sebagai badan utama, berisi berbagai komponen eksekutif, sirkuit pemicu magnetisasi, trafo utama, dll.

Input magnetisasi arus dan parameter lainnya melalui layar sentuh.

Semua indikator, tombol dan lampu kerja dari host deteksi cacat mengadopsi tegangan keamanan 24V.

Tuan rumah deteksi cacat, demagnetizer dan cangkang kabinet distribusi dapat diandalkan.

7.2 Tuan rumah

Mesin utama:Badan pesawat, tangki pengumpulan stainless steel, magnetizer, sistem penyemprotan.

Fuselage:Fuselage dilas dengan bahan berkualitas tinggi, kuat dan indah.

Tangki Pengumpulan Baja Berkualitas:Terbuat dari stainless steel berkualitas tinggi untuk pengumpulan suspensi magnetik.

Magnetizer:terdiri dari mekanisme penjepit, magnetisasi elektroda dan magnetisasi kumparan.Koil dan plat elektroda terbuat dari tembaga berkualitas tinggiMekanisme penjepit didorong oleh komponen pneumatik, dan benda kerja dicekel antara dua elektroda untuk membentuk sirkuit magnetisasi lingkar.

7.3 Sistem penyemprotan suspensi magnetik

Ini terdiri dari tangki pengumpul suspensi magnetik, pompa air, pipa dan kepala sprinkler.menggerakkan dan memompa suspensi magnetik reflow ke nozzleTangki pengumpulan cairan adalah eksternal, dan roda universal dengan perangkat rem dipasang di bagian bawah.platform pengamatan dan demagnetizing conveyor belt dari mesin utama semua dipulihkan ke tangki pengumpulan cairan untuk menghindari tetesan.

8. Merek utama dan pemasok komponen listrik

Semua komponen dan komponen peralatan diimpor atau produk merek terkenal domestik, produk buatan sendiri telah lulus tes kualitas.
