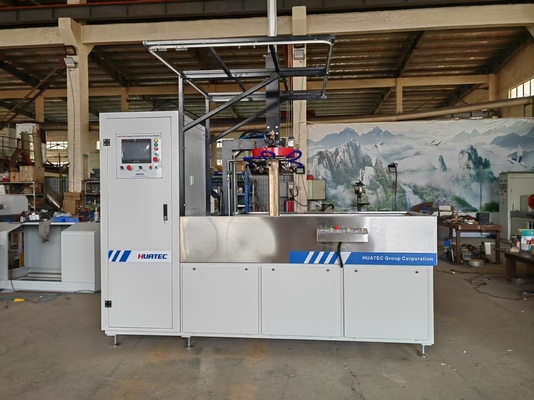

HMP-6000A Mesin Deteksi Cacat Partikel Fluoresen Magnetik
(1) Proses pengujian:

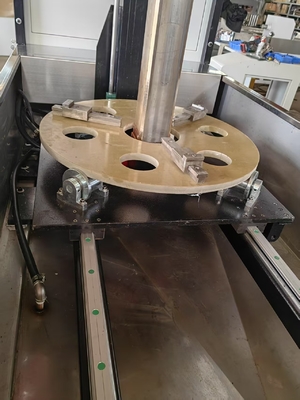

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Prinsip kerja
Deteksi cacat partikel magnetik menggunakan interaksi antara medan kebocoran magnetik dan bubuk magnetik pada cacat benda kerja,yang memanfaatkan perbedaan antara cacat permukaan dan hampir permukaan produk baja (seperti retakan), inklusi slag, garis rambut, dll.) permeabilitas dan permeabilitas magnetik dari baja.membentuk bagian dari kebocoran fluks magnetik dan menghasilkan medan kebocoran magnetikDengan demikian menarik bubuk magnetik untuk membentuk akumulasi bubuk magnetik pada cacat - tanda magnetik, di bawah kondisi pencahayaan yang tepat, menunjukkan lokasi dan bentuk cacat
penggunaan
Mesin deteksi cacat partikel magnetik fluoresensi digunakan untuk mendeteksi permukaan dan dekat permukaan benda kerja ferromagnetik (seperti cincin bantalan, cincin gigi, silinder, kerucut, dll.) karena penempaan,pemadam, penggilingan, kelelahan yang disebabkan oleh retakan dan penyertaan slag dan cacat kecil lainnya.
Menegakkan standar
Mesin deteksi cacat partikel magnetik: GB/ T8290-2011
Kondisi pengamatan untuk inspeksi partikel magnetik: GB/T 5097-2020/ ISO 3059:2012
American Society for Materials and Testing: Metode Uji Partikel Magnetik ASTM E1444-01
Uni Eropa, standar internasional: DIN EN ISO 9934-2-2003
Parameter teknis
Jarak elektroda:0 ~ 500mm
Arus lingkar:0~8000A
Potensi magnet longitudinal: 0 ~ 12000AT
Metode deteksi: deteksi partikel magnetik fluoresensi
Mode magnetisasi: magnetisasi lingkar, magnetisasi longitudinal, magnetisasi komposit
Mode penjepit: penjepit pneumatik
Efek demagnetisasi: remanensi kurang dari 0,3mT
Sensitivitas deteksi: Film uji standar A1 (15/50) ditampilkan dengan jelas
Sumber daya: AC tiga fase 5 kabel 380V 50Hz
| Daftar parameter teknis |
|
|
arus
nama
|
AC |
|
| |
| |
| Arus magnetisasi lingkaran(A) |
6000A |
|
| Potensi fluks magnetisasi longitudinal(AT) |
12000 |
|
| Diameter dalam kumparan(mm) |
400 |
|
| Jarak elektroda maksimum(mm) |
500 |
|
| tuan rumah |
Tipe split (kabin kontrol listrik terpisah dari mesin utama) |
|
| sensitivitas |
Sebuah tipe shim ((15/50)Tampilan jelas |
|
| Tingkat beban sementara |
≤ 30% |
|
| Modus kontrol |
Manual/semi-otomatis |
|

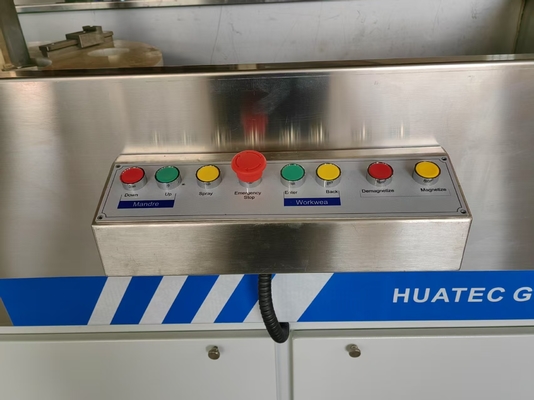

| Antarmuka operasi |
Tombol / layar sentuh |
|
| Modus penjepit |
Pneumatik |
|
| Metode magnetisasi AC |
Magnetisasi lingkar, magnetisasi longitudinal, magnetisasi komposit |
|
| Demagnetisasi AC |
Demagnetisasi atenuasi otomatis |
|
| Sinar UV |
Gantung, genggam |
|
| Waktu penyemprotan |
3 ′′ 6 ′′ / Operasi manual |
|
| Waktu magnetisasi |
0.5 "~ 2" / waktu |
|
| Waktu demagnetisasi |
3 sampai 5 inci/waktu |
|
| Sumber udara |
0.4-0.8MPa |
|
| Sumber daya |
Tiga fase lima kabel, 380V ± 10%, 50Hz |
|
Tabel konfigurasi:
1 set mesin deteksi cacat partikel magnetik fluoresensi
1 set mekanisme penyaringan batang
1 set Pneumatic platform angkat
1 set Kamar gelap
1 set film uji standar
1 magnetometer residual
1 set switch kaki
1 lampu UV genggam
