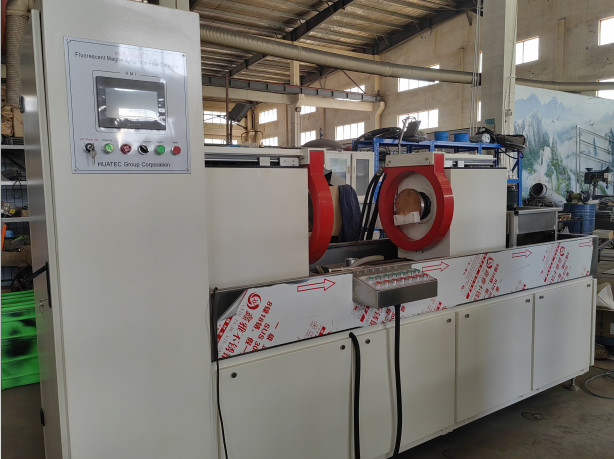

Mesin deteksi cacat partikel magnetik fluoresenHMP-6000A
Prinsip kerja
Deteksi cacat partikel magnetik menggunakan interaksi antara medan kebocoran magnetik dan bubuk magnetik pada cacat benda kerja,yang memanfaatkan perbedaan antara cacat permukaan dan hampir permukaan produk baja (seperti retakan), inklusi slag, garis rambut, dll.) permeabilitas dan permeabilitas magnetik dari baja.membentuk bagian dari kebocoran fluks magnetik dan menghasilkan medan kebocoran magnetikDengan demikian menarik bubuk magnetik untuk membentuk akumulasi bubuk magnetik pada cacat - tanda magnetik, di bawah kondisi pencahayaan yang tepat, menunjukkan lokasi dan bentuk cacat
Aplikasi
Mesin deteksi cacat partikel magnetik fluoresen digunakan untuk mendeteksi permukaan dan dekat permukaan benda kerja ferromagnetik (seperti baut, pin, bushing, gigi, cincin gigi, poros engkol, dll.) karena pemalsuan, pemadam, penggiling, kelelahan yang disebabkan oleh retakan dan penyertaan slag dan cacat kecil lainnya.
Parameter teknis
Jangkauan deteksi: diameter (φ400mm), panjang 1000mm
Metode deteksi: deteksi partikel magnetik fluoresensi atau non-fluoresensi
Mode magnetisasi: magnetisasi lingkar, longitudinal, komposit
Jarak elektroda: 0~1000mm (bisa disesuaikan)
Mode penjepit: penjepit pneumatik
Arus magnetisasi: 0~6000A
Efek demagnetisasi:5 А/cm
Sensitivitas deteksi: Film uji standar A1 (15/50) ditampilkan dengan jelas
Sumber daya: AC tiga fase 5 kabel 380V 50Hz
| Parameter pengujian |
| Nama saat ini |
AC |
| Arus magnetisasi lingkaran (circumferential magnetizing current) |
5500 |
| Metode magnetisasi longitudinal |

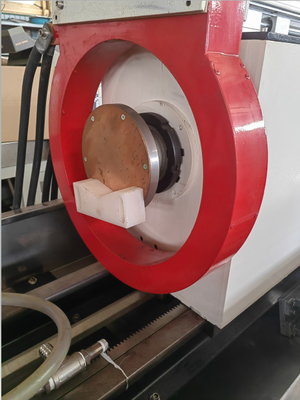

Yoke elektromagnetik, kumparan yang terletak di dalam kotak elektroda |
| Arus magnetisasi longitudinal (A) |
¥50 |
| Diameter coil maksimum ((mm) |
500 |
| Max.pole jarak ((mm) |
1000 |
| Pengendalian |
Manual |
| Antarmuka operasi ((*) |
Layar sentuh |
| Klem ((*) |
Pneumatik |
| Kepala elektroda bergerak |
2PCS |
| Mode berputar |
Listrik |
| Metode magnetisasi AC |
Magnetisasi lingkar, magnetisasi longitudinal, magnetisasi komposit |
| Metode demagnetisasi AC |
Demagnetisasi atenuasi otomatis |
| Waktu penyemprotan |
manual |
| Waktu magnetisasi |
Setiap kali |
| Waktu pengamatan rotasi |
lingkaran |
| Waktu demagnetisasi |
Setiap kali |
| kotak tangkap |
Volume 40L; Dilengkapi dengan roller, fungsi pencampuran, |
| Filter stainless steel, penggunaan ganda untuk minyak dan air |
| Pencahayaan cahaya putih |
1000 lx |
| Kesalahan pengukuran saat ini |
≤ ± 10% |
| Sumber udara |
0,08-0,1MRa |
| Kekuatan |
Tiga fase lima kabel, 380V ± 10%, 50Hz |
| Dimensi keseluruhan ((mm) |
Panjangnya:2500 |
| Lebar: 800mm (ruang gelap tidak diperlukan) |
Standar Eksekutif
Mesin deteksi cacat partikel magnetik: GB/ T8290-2011
Kondisi pengamatan untuk inspeksi partikel magnetik: GB/T 5097-2020/ ISO 3059:2012
American Society for Materials and Testing: Metode Uji Partikel Magnetik ASTM E1444-01
Uni Eropa, standar internasional: DIN EN ISO 9934-2-2003
Konfigurasi standar
1 mesin utama dari mesin deteksi cacat partikel magnetik fluoresensi
Sistem pemulihan semprotan suspensi magnetik 1 set
Satu Gauss meter
1 tabung pengukuran konsentrasi suspensi magnetik
