Tester Karat Permukaan Berukuran Saku Ra Rz Rt Rq
Pengantar Umum

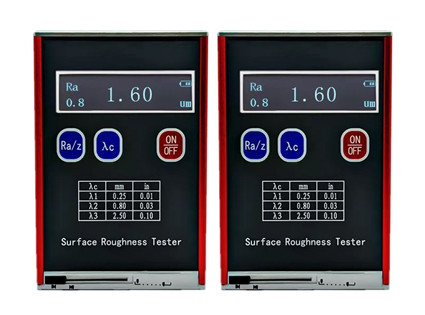

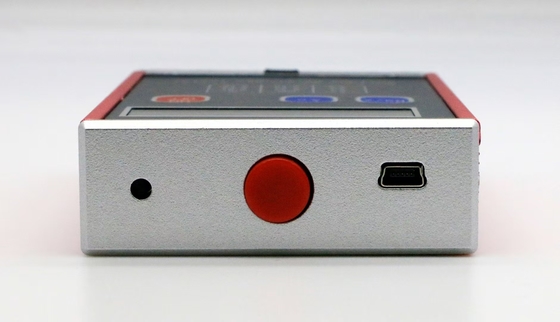

Pocket-Size Surface Roughness Tester SRT-5000B adalah generasi baru dari Surface Roughness Tester Series.portabilitas dan kinerja yang stabilTester ini banyak digunakan dalam mengukur kekasaran permukaan berbagai logam dan non-logam.Struktur terintegrasi sensor dan badan utama dan desain genggam membuatnya cocok untuk digunakan di lokasi produksi.
1. Memiliki Ra, Rz, Rt, Rq.
2Ukuran saku, mudah dibawa, anti kejutan dan getaran.
3Kalibrasi satu titik sederhana dan mudah digunakan, dan dapat dengan cepat diselesaikan oleh pengguna.
4.Sensor keramik piezoelectric, kuat dan tahan lama.
5.256*64 display OLED dengan kecerahan tinggi, konsumsi daya rendah dan tampilan font yang indah.
6Baterai lithium berkapasitas besar, waktu kerja yang panjang.
7.Memiliki 0.25, 0.8, 2,5 tiga jenis panjang pengambilan sampel.
8. Metal shell, kemampuan anti-interferensi yang kuat.
9.sesuai dengan standar GB, ISO, DIN dan JIS.
10.Chip DSP kecepatan tinggi, kecepatan komputasi tinggi.
11.Kecepatan perhitungan cepat, hanya membutuhkan waktu 2 detik untuk menyelesaikan perhitungan setelah stroke pengukuran.
Prinsip Kerja

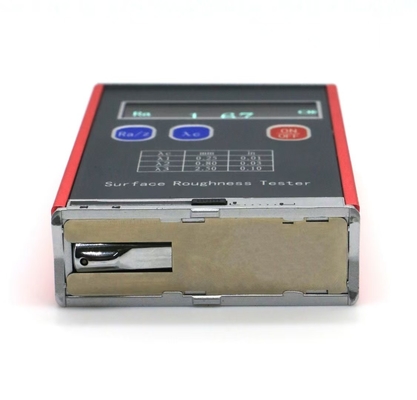

Ketika sensor didorong oleh pengemudi untuk membuat gerakan linear seragam di sepanjang permukaan pengujian,stylus yang menyentuh permukaan kerja bergerak ke atas dan ke bawah sepanjang permukaan kerja tegak lurusGerakannya dikonversi menjadi sinyal listrik, yang diperkuat, disaring dan diubah menjadi sinyal digital melalui A / D. Sinyal kemudian diproses oleh CPU menjadi Ra, Rz,Nilai Rq dan Rt dan kemudian ditampilkan di layar.
Tabel Panjang Sampel yang Direkomendasikan
| Ra (μm) |
Rz (μm) |
Panjang pengambilan sampel λc (mm) |
| > 5 ~ 10 |
>20 ~ 40 |
2.5 |
| > 2,5 ~ 5 |
>10 ~ 20 |
| > 1,25 ~ 2.5 |
> 6,3 ~ 10 |
0.8 |
| > 0,63 ~ 1.25 |
> 3,2 ~ 6.3 |
| > 0,32 ~ 0.63 |
> 1,6 ~ 3.2 |
| > 0,25 ~ 0.32 |
> 1,25 ~ 1.6 |
0.25 |
| > 0,20 ~ 0.25 |
> 1,0 ~ 1.25 |
| > 0,16 ~ 0.20 |
> 0,8 ~ 1.0 |
| > 0,125 ~ 0.16 |
> 0,63 ~ 0.8 |
| > 0,1 ~ 0.125 |
> 0,5 ~ 0.63 |
| > 0,08 ~ 0.1 |
> 0,4 ~ 0.5 |
| > 0,063 ~ 0.08 |
> 0,32 ~ 0.4 |
| > 0,05 ~ 0.063 |
> 0,25 ~ 0.32 |
| > 0,04 ~ 0.05 |
> 0,2 ~ 0.25 |
| > 0,032 ~ 0.04 |
> 0,16 ~ 0.2 |
| > 0,025 ~ 0.032 |
> 0,125 ~ 0.16 |
| > 0,02 ~ 0.025 |
> 0,1 ~ 0.125 |
Parameter teknis
1.Parameter (μm):Ra, Rz, Rq, Rt
2Panjang lintasan (mm):6
3. Panjang sampel (mm):0.25, 0.80, 2.50
4. Panjang Evaluasi (mm):1.25, 4.0, 5.0
5.Rentang pengukuran (μm):Ra, Rq: 0,05 ~ 15,0 Rz, Rt: 0,1 ~ 50
6.Kesalahan tampilan: ± 10nm+0,1A
7.Repeatability of Displayed Value (Keberulangan Nilai yang Ditampilkan):<6%
8. Stylus: Diamond tip Radius:10 μm±1 μm Diamond tip Angle:
9.Kekuatan pengukuran stasioner dan variasi dari stylus:
Kekuatan pengukuran statis: ≤ 0,016N
Variasi gaya pengukuran: ≤ 800N/m
10Tekanan sensor yang tergantung pada skid: ≤ 0,5N
11. Baterai:3Baterai Li-ion.7V
12Dimensi keseluruhan: 106 mm × 70 mm × 24 mm
13. Berat: 200 g
14Kondisi operasi:
Suhu: -20°C-40°C
Kelembaban relatif:< 90%
Tidak ada getaran; tidak ada media korosif
15Kondisi penyimpanan: Suhu: -25°C~60°C Kelembaban relatif:< 90%
-
-
| |
Bagian |
Jumlah |
| Standar |
Host SRT-5000B |
1 |
| Adaptor daya 5V ac |
1 |
| Kabel USB |
1 |
| Manual pengoperasian |
1 |
| Kartu Jaminan |
1 |
| Sertifikat kalibrasi |
1 |
| Daftar kemasan |
1 |
| Sertifikat yang memenuhi syarat |
1 |
| Kasus peralatan |
1 |
| Opsional |
Templat sampel standar |
1 |
| Dukungan kaca |
1 |
-
