Mesin Uji Kekasaran Permukaan 500W Profilometer Grafik Kontur Terintegrasi

Mesin Pengujian Karatan Permukaan 500W Profilometer Grafik Kontur Terintegrasi

1.Nama produk: Mesin Terintegrasi Profiler Karatan Permukaan

2.Model produk: SRT-7150

4Keuntungan Utama
Didedikasikan untuk pengukuran presisi selama beberapa dekade!
Melalui sertifikasi sistem manajemen mutu ISO9001, sertifikasi sistem manajemen pengetahuan;
Sertifikasi perusahaan keuntungan kekayaan intelektual nasional;
Melalui ekspor sertifikasi CE UE;
Diversifikasi produk: Dukungan kustomisasi pelanggan;

5Deskripsi instrumen dan rentang pengukuran:

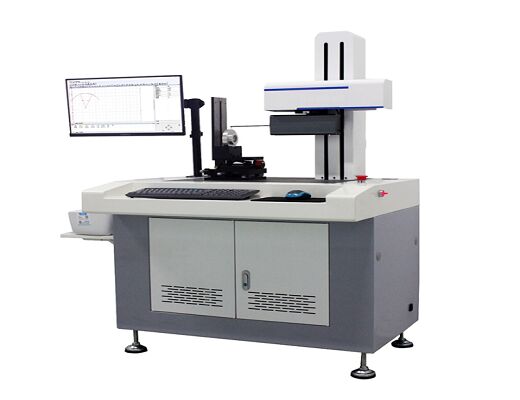

SRT-7150 adalah peralatan mesin pengukuran terintegrasi untuk pengukuran kasar permukaan dan kontur.
Karat permukaan dan profil berbagai benda kerja diukur dan dianalisis dengan menggunakan sistem pengukuran kisi presisi tinggi, rel panduan penggiling presisi tinggi,motor linier non-kontak berkinerja tinggi, modul pengukuran kasaritas berkinerja tinggi, teknologi sistem kontrol komputer berkinerja tinggi dan perangkat lunak multifungsi yang sempurna.
Perangkat ini dapat mengukur berbagai parameter dari berbagai bagian mekanik, seperti garis lurus dan profil profil cross-section, parameter gelombang permukaan, parameter kekasaran dan sebagainya.
Hal ini dapat mengukur keteraturan, kemiringan, pengolahan sudut, pengolahan lingkaran (jarak dari garis lurus ke garis sempit, jarak dari pusat lingkaran ke pusat lingkaran, jari-jari busur,jarak dari titik persimpangan ke pusat lingkaran, jarak dari pusat lingkaran ke garis lurus ), pengolahan garis titik (jarak dari titik persimpangan ke garis lurus, jarak dari titik persimpangan ke pusat lingkaran,titik persimpangan dua garis lurus, jarak dari titik persimpangan ke titik persimpangan ), kurva logaritma, lebar alur, kedalaman alur, jarak tepi alur, jarak pusat alur, kemiringan, jarak horizontal,jarak vertikal dan parameter bentuk lainnya dari berbagai bagian.
Ini cocok untuk industri bantalan, pengolahan mekanik, mobil, sepeda motor, perangkat keras presisi, alat presisi, cetakan, alat, komponen optik dan industri lainnya.

6.Kasus aplikasi:

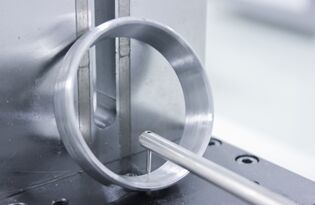

PistonPenganalan presisi

(1) Keakuratan tinggi, stabilitas tinggi, kelanjutan tinggi, umur panjang;

1) Sistem pengukuran kisi presisi tinggi terkemuka dan sistem pengukuran induktansi presisi tinggi dipilih, dan akurasi pengukuran sangat tinggi.
2) Penelitian independen dan pengembangan sistem rel panduan penggilingan presisi tinggi, material rel panduan ketahanan keausan yang baik, memastikan sistem kerja yang stabil dan dapat diandalkan;
3) Sistem penggerak motor linier berkinerja tinggi memastikan stabilitas pengukuran yang tinggi dan pengulangan yang baik.
4) Measuring table dapat menyesuaikan arah Y, arah horizontal, arah sektor horizontal dan berbagai sudut, dan dapat menyesuaikan berbagai sudut,yang sangat nyaman untuk kebutuhan pengukuran pengguna.

(2) Sistem perangkat lunak cerdas:
Antarmuka operasi instrumen ramah, operator dapat dengan mudah menguasai operasi instrumen, dan penggunaannya sangat sederhana.

1) Pengalaman desain perangkat lunak pengukuran praktis yang dikumpulkan oleh perusahaan selama bertahun-tahun memberikan pelanggan pengalaman operasi yang sederhana, praktis dan cepat;
2) Pengolahan data yang kuat, otomatis, laporan cetak dari berbagai format, tampilan otomatis, cetak, simpan, kueri catatan pengukuran;data dapat diarsipkan atau dicetak secara terpusat tanpa menghabiskan waktu operasi verifikasi.
3) Jangkauan pengukuran yang luas, yang dapat memenuhi fungsi pengukuran khusus dari hampir semua jenis pengukuran kontur benda kerja, termasuk sekrup khusus benda kerja, bantalan, benang dll.
4) Bagian yang diukur dapat dipilih secara otomatis dan manual untuk evaluasi, dan fungsi perangkat lunak dapat disesuaikan sesuai dengan kebutuhan pelanggan;
5) Menggunakan komputer penyimpanan basis data kapasitas besar, dapat merekam semua hasil verifikasi.

8Persyaratan lingkungan untuk penggunaan:

1) Permintaan daya: sekitar 500W
2) Daya AC: 220V ± 10%, 50Hz
3) Persyaratan lingkungan: suhu - 10 ~ 30 °C;
4) Kelembaban relatif: < 85%
5)Tidak ada sumber getaran yang jelas di lokasi instalasi
6)Kawat tanah individu
7)Tidak boleh ada debu, getaran, kebisingan, aliran udara, gas korosif dan medan magnet yang kuat di sekitar ruangan yang dapat mempengaruhi pengukuran.0μm/s

9Parameter teknis:

Catatan: Parameter teknis di atas dapat disesuaikan sesuai dengan kebutuhan nyata pengguna.
