Detail produk:
|
Nama produk: | Detektor Panel Datar Digital Sinar-X | Ukuran piksel: | 120 um |
---|---|---|---|
konversi A/D: | 16bit | Area pencitraan: | 250mmx300mm |
Matriks piksel: | 2560x2048 | Rentang energi: | 20-320kV |
Menyoroti: | DR Sistem Digital Flat Panel Detector,sistem dr |
Rontgen Industri Digital Flat Panel Detector Digital Radiography (DR) Sistem
Fitur:
1) Memenuhi standar terbaru NB/T 47013.11-2015
2) Transformasi digital dari sistem deteksi citra sinar-X real-time
3) Pemeriksaan digital imaging portabel di lokasi
4) 16bit rentang dinamis tinggi
5) 120 μm piksel, resolusi tinggi 4,0 lp/mm
6) Konversi gambar sinar-X yang efisien dengan cesium iodide
7) 25cmX30cm imaging bidang pandang

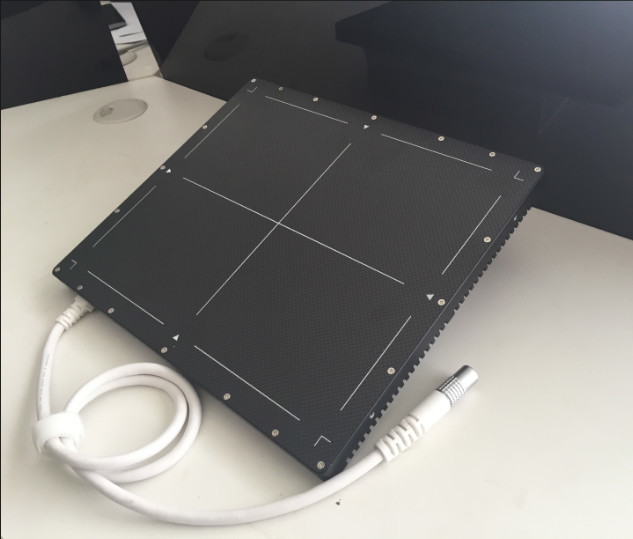

1-Industrial X-ray digital flat panel detector
Parameter dasar:
Model | HDR-2530 |
Ukuran piksel | 120 um |
Konversi A/D | 16bit |
Scintillator | CsI:TI atau GOS |
Jangkauan Dinamis | > 12000:1 |
Batas resolusi spasial | 4.0lp/mm |
Daerah pencitraan | 250 mm x 300 mm |
Matriks piksel | 2560x2048 |
Tingkat pembacaan | 2s |
Jangkauan energi | 20-320kV |
Dimensi | 333mm x 282mm x 15mm |
Berat badan | 2kg |
Antarmuka data | Gigabit |
2-Perangkat lunak pemrosesan dan peningkatan gambar digital
Peningkatan citra dan integrasi sistem penyimpanan Saat ini fungsi pemrosesan dan penyaringan yang paling praktis dirancang khusus untuk sistem pencitraan sinar-X real-time,yang dapat meningkatkan sensitivitas gambar yang diproses dengan 0Dengan bantuan port Ethernet berkecepatan tinggi, dapat membantu Anda mendapatkan gambar statis dan gambar dinamis pada saat yang sama, dan menyimpannya dalam format gambar 8/16bit,dan dapat langsung dibakar ke DVD untuk penyimpanan permanen, yang nyaman untuk mengarsipkan dan meninjau data tes, sementara menghemat biaya tes dan ruang arsip.
Koneksi dan kontrol tablet
1) Gigabit jaringan koneksi panel datar, dan meminta status koneksi dan kegagalan
2) Koreksi offset/gain/bad pixel
3) Pengoreksi ofset/gain/bad pixel, apakah akan tumpang tindih atau tidak dapat dipilih
4) Tampilan rasio prompt
5) Pengingat frame rate saat ini
6) Tampilan kemajuan pemrosesan perangkat lunak
7) Tampilan nilai pixel abu-abu
Tampilan dan pemrosesan gambar real-time
1) Real-time gambar ROI pemetaan skala abu-abu cepat, yang nyaman untuk pengamatan cepat gambar efektif dari wilayah yang menarik
2) Tampilan real-time integral pengurangan kebisingan: 2/4/8 frame opsional
3) Pemrosesan algoritma tampilan real-time: film negatif / warna / binarisasi
4) Tampilan real-time dari ketajaman gambar dan peningkatan
5) Koleksi integrasi gambar: 8/16/32/64/128/256 frame overlay
6) Rekaman video terus menerus: format kompresi opsional
7) Nama gambar / video dan kompilasi urutan nama otomatis
8) 0-65536, penyesuaian skala abu-abu 16bit
9) Pengaturan gamma/kontras/cahaya/batas
10) Tanda informasi gambar, beberapa isi bersifat opsional
Pengolahan gambar statis
1) ROI pemetaan skala abu-abu cepat, yang nyaman untuk pengamatan cepat gambar yang efektif dari wilayah yang menarik
2) bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm file reading
3) Pengolahan algoritma skala abu-abu / film negatif / warna palsu / binarisasi / pengasah / peningkatan
4) Kaca pembesar, 1-5 kali pengamatan pembesar
5) Putar gambar
6) Pengaturan gamma/kontras/cahaya/batas
7) Kalibrasi ukuran dan pengukuran, dan informasi yang diperlukan dapat ditandai pada gambar
Verifikasi otomatis indikator kualitas gambar kawat duplex (opsional)
Memenuhi persyaratan standar NB/T 47013.11-2015 "Pengujian non-destruktif pengujian pencitraan digital sinar-X peralatan tekanan", verifikasi otomatis indikator kualitas gambar dual-filament,dan dapat menentukan SNR.

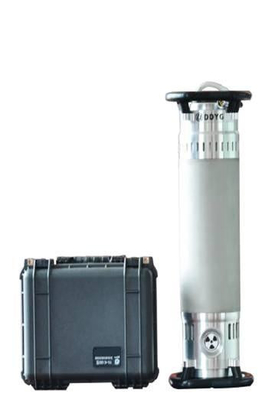

Detektor cacat sinar-X frekuensi tinggi portabel
Kinerja utama:
1) Paparan terus menerus dalam kondisi 35°C 300kv/3mA, 250kv/3mA;
2) rentang tegangan masukan yang luas untuk memenuhi pasokan listrik dari berbagai generator;
3) Ringan, penetrasi yang kuat, kinerja yang stabil;
4) Lebih cocok untuk digunakan di lingkungan yang keras dan lembab;
5) Antarmuka operasi intuitif dan mudah dioperasikan;
Parameter teknis utama
nama proyek | XXG-300GF | XXG-250GF | |
Generator sinar-X | Berat badan | 27kg | 25kg |
Dimensi | Φ295×752 (Φ×L) | Φ295×704 (Φ×L) | |
Pengontrol | Berat badan | 11kg | 11kg |
Dimensi | 410 × 228 × 300 (L × B × H) | 410 × 228 × 300 (L × B × H) | |
Ukuran fokus | 3.0×3.0 | 3.0×3.0 | |
Sudut radiasi | 40°×40° | 40°×40° | |
Penetrasi maksimum ((Fe) | 70mm (A3) | 60mm (A3) | |
KV Jangkauan penyesuaian | 120~300 kV | 70~250 kV | |
mA Jangkauan penyesuaian | 0.53 mA (Stepper 0.1mA) | 0.53 mA (Stepper 0.1mA) | |
Kekuatan maksimum | 900W | 900W | |
Nilai radiasi kebocoran | maksimum 5,0msv/jam | maksimum 5,0msv/jam | |
Suhu operasi | -20 ̊C+50 ̊C | -20 ̊C+50 ̊C | |
Suhu penyimpanan | -25 ̊C+70 ̊C | -25 ̊C+70 ̊C | |
Tegangan | 85 ∼ 264 VAC | 85 ∼ 264 VAC | |
Frekuensi daya | 45 ∼ 65 Hz | 45 ∼ 65 Hz |
