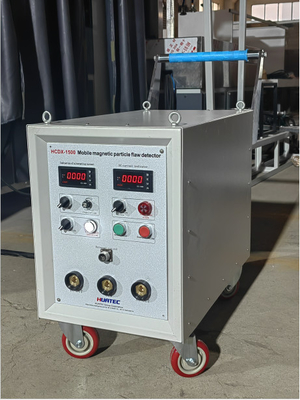

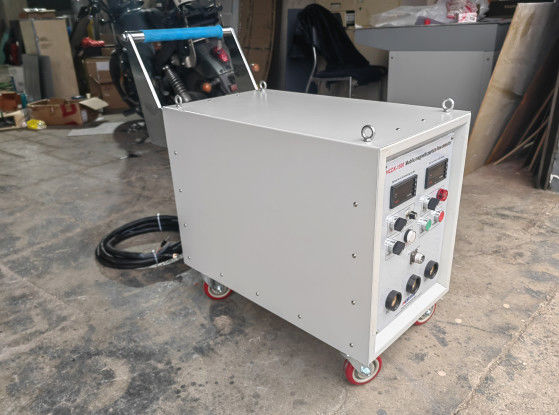

HCDX-1500 0~1500A AC/DC Movable Magnetic Particle Defect Detector
Aku.Spesifikasi teknis
| arus magnetisasi AC |
AC 0 ~ 1500A (nilai efektif) daya intermiten jangka pendek yang dapat disesuaikan secara terus menerus, dengan kontrol fase mati daya; |
| HWDC |
0 ~ 1500A (dua kali rata-rata) daya intermiten jangka pendek yang dapat disesuaikan secara terus menerus; |
| Arus demagnetisasi otomatis: |
AC/HWDC 1500A~0 tetap diatur, waktu demagnetisasi diperpendek dengan penurunan arus; |
| Kabel output |
2 kabel fleksibel inti tembaga (120mm2) dengan panjang 3 meter |
| Sumber daya listrik |
220V (dua fase sistem tiga kabel) ± 10%, 50Hz, arus instan adalah sekitar 100A |
| Dimensi |
750 ((L) × 420 ((W) × 900 ((h) mm; (tidak termasuk pegangan); |
| Stabilitas remanensi |
≤ ± 5%; |
| Berat badan |
sekitar 120 kg. |
II. PengelolaanKarakteristik struktur
Kabel tiga inti 10 persegi dilengkapi untuk input daya, satu ujung dihubungkan ke ujung atas pemutus sirkuit,dan ujung lainnya terhubung ke saklar udara pada papan distribusi jaringan listrik, juga tubuh di tanah.
Kawat RD dan BK dari kabel tiga inti terhubung ke konduktor fase daya, dan kabel BU terhubung ke kabel perlindungan grounding.
Perangkat perlindungan sekering terintegrasi.
Untuk memudahkan penghapusan dan penggantian kabel output, konektor cepat digunakan untuk memudahkan koneksi kumparan magnetisasi atau probe pendukung.

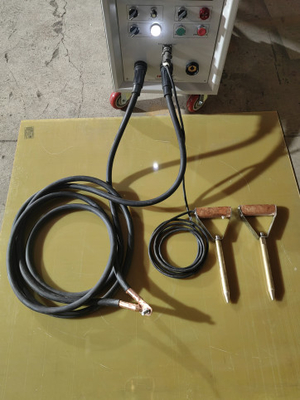

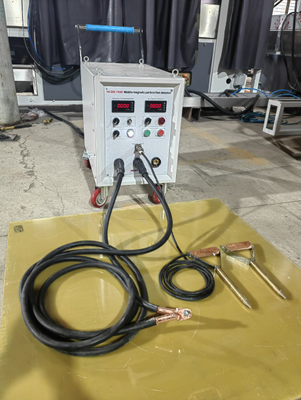

Kepala probe batang pendukung adalah kepala tembaga yang dapat dilepas, yang dapat menyentuh benda kerja melalui bantalan mesh tembaga, sehingga tidak rentan terhadap kegagalan yang disebabkan oleh kontak yang buruk.Sebuah probe batang dengan tombol push-switch memiliki kabel tiga inti yang terhubung ke soket bulat di tengah panel melalui colokan penerbangan bulat. tombol tombol pada probe batang pendukung dapat digunakan sebagai tombol hijau pada panel operasi.Plug penerbangan bulat pada kabel tiga inti terhubung ke soket bulat di tengah batang tembaga, dan saklar kaki dapat dihubungkan dengan tombol hijau pada panel operasi.
V.Aplikasi & penggunaan
1Perhatikan sebelum digunakan.
Pls membaca manual ini secara rinci. pertama kali atau waktu yang lama sebelum digunakan, pls memeriksa apakah bagian luar yang baik utuh,Anda juga dapat membuka penutup untuk memeriksa apakah jika ada longgar dari bagian dalam, tapi tolong jangan membongkar dan merakit bagian apapun tanpa izin.
Ini harus disimpan dan digunakan di lingkungan yang kering, bersih, berventilasi dengan baik tanpa asam atau alkali dan gas korosif lainnya.Lingkungan ini seharusnya tidak memiliki suhu tinggi dan getaran atau dampak yang kuat.
Sebelum menyalakan catu daya, silakan periksa apakah catu daya konsisten dengan catu daya yang diperlukan, serta apakah koneksi benar,dan apakah jaringan listrik dan kapasitas switch memenuhi persyaratan
2. Penggunaan & Operasi
(1) Sambungkan kabel listrik ke jaringan listrik, menghubungkan kabinet distribusi listrik, dan menghubungkan sirkuit utama ke jaringan listrik
(2) Menyalakan "Power", "Power" lampu indikator, maka ia menyadari kontrol sirkuit pada catu daya dan kipas buang mulai bekerja;
(3) Ketika magnetisasi AC diperlukan, putar switch selector "AC/DC" ke posisi "AC", dan putar tombol pengatur arus "ADJ arus" ke posisi minimum atau yang sesuai;
(4) Sambungkan konektor tembaga dari satu ujung dua kabel 120mm2 ke antarmuka output mesin yang sesuai,dan perhatikan kabel untuk menghubungkan ke ujung output yang sesuai (akhir AC atau akhir DC);
(5) Tekan tombol pemicu panel atau saklar kaki, sirkuit pemicu akan memicu denyut nadi untuk mengontrol pekerjaan SCR, dan mewujudkan inspeksi magnetisasi AC;
(6) Sambungkan elektroda batang ke benda kerja, atau lilitkan kabel ke benda kerja atau melalui teknik threading bar.
(7) Tekan tombol pemicu atau tombol kaki, menyesuaikan tombol penyesuaian arus untuk membuat ammeter menunjukkan nilai arus yang diperlukan oleh deteksi cacat,dan kemudian tekan tombol pemicu untuk menyelesaikan magnetisasiDi bawah arus maksimum, menerapkan inspeksi partikel magnet eksternal, umumnya waktu magnetisasi kurang dari 2 detik,dan harus ada lebih dari 5-10 kali waktu intermiten (kurang waktu magnetisasi, kelipatan waktu intermiten dapat dikurangi sesuai).
(8) Jika demagnetisasi diperlukan, cukup putar "Mag. / Demag. "selector switch ke "Demag. "dan melakukan operasi seperti di atas langkah (1) sampai (7);
(9) Jika Anda perlu menggunakan magnetisasi DC setengah gelombang, cukup putar "AC/DC" switch pilihan ke posisi "DC", pada saat ini, relay kerja internal KC1 hisap, menyelesaikan beralih kerja.(Harus dicatat bahwa kabel output juga harus menggunakan ujung output yang sesuai setelah beralih)
(10) Saat berhenti digunakan, matikan saklar "Power" utama dan saklar papan distribusi daya, dan lepaskan aksesori eksternal jika perlu.
