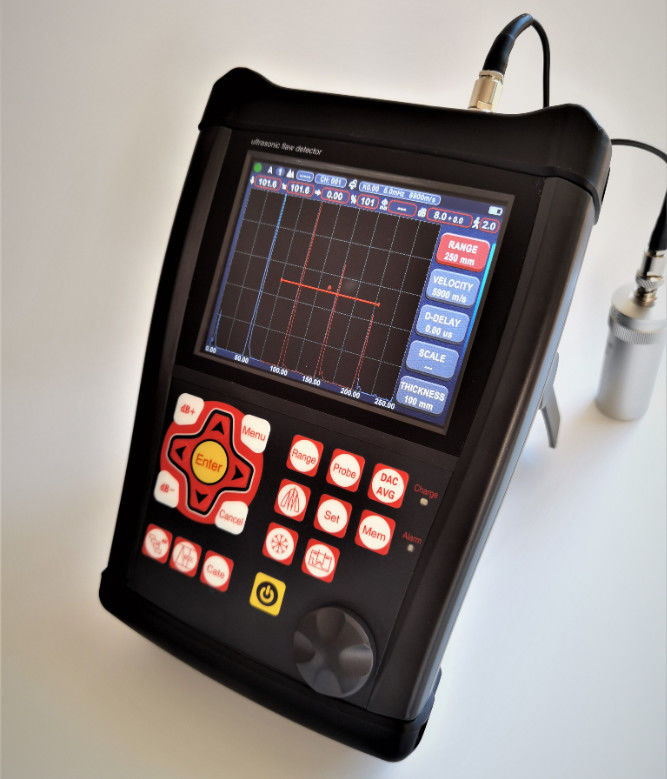

HUATEC FD620 Detektor Kecacatan Ultrasonik IP65 IP67

HUATEC FD620 Ultrasonic Defect Detector dengan mobile APP

Parameter teknis:

★kalibrasi probe, membuat kurva dan operasi lainnya diminta oleh kotak dialog dalam seluruh proses, tidak perlu membaca manual

★ Semua alat termasuk apa yang Anda butuhkan: DAC, AVG, warna Bscan, AWS, dll

★Pulse Repetition Frequency: 30-3000Hz, penyesuaian yang tepat, pemindaian kecepatan tinggi, tidak pernah kehilangan deteksi

★ Rasio sinyal ke kebisingan yang tinggi, gema yang jelas dan stabil, desain anti-bising, sempurna untuk kondisi kerja yang sulit

★ 10-digit AD, high speed sampling mengarah ke diagram gema yang lebih baik dengan semua detail.

★ Layar berwarna murni yang jernih.

★ Perekam video deteksi kesalahan waktu nyata kecepatan tinggi.

★ Koneksi gigi biru, aplikasi mobile menghasilkan laporan deteksi cacat di tempat dan mewujudkan pencetakan

★ IP65 standar. paduan + Silica gel kasus, tahan air dan debu, padat dan tahan lama. dukungan Damping membuatnya berdiri di setiap sudut.

★ Baterai bertahan 15 jam dengan satu kali pengisian. Setiap baterai memiliki kontrol pengisian sendiri sehingga dengan dua baterai dapat bekerja sepanjang waktu.

Spesifikasi

Jangkauan:0-25000 mm, pada kecepatan baja

Kecepatan material: 100 ‰ 20.000 m/s

Frekuensi Pengulangan Pulsa:30-3000Hz

Jangkauan dinamis:≥38dB

Linearitas: Horizontal: +/- 0,2% FSW, Vertikal: 2,5% FSH, Keakuratan Amplifier +/- 1 dB.

Kekuatan Resolusi:> 40dB (5P14)

Sensitivitas Sisa:> 62dB

Penolakan (penindasan): 0 sampai 80% tinggi layar penuh

500 pengaturan independen, setiap kriteria dapat dimasukkan secara bebas, kita dapat bekerja di tempat kejadian tanpa blok uji;

Memori besar 1000 A grafik

Mode pengujian: pulsa echo, elemen ganda dan transmisi melalui

Jenis probe: lurus tunggal, sudut tunggal, lurus ganda, sudut ganda, melalui, merangkak, permukaan

Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu

Satuan: Inci atau milimeter

Kebutuhan daya: AC Main 100-240 VAC, 50-60 Hz

Penundaan Tampilan: -20 sampai 3400 μs

Probe Delay/Zero Offset: 0 sampai 99,99μs

Baterai Li-ion internal yang dapat diisi ulang 7,2V pada 8000 mAh

Waktu operasi nominal 15 jam tergantung pada kecerahan layar

4 jam waktu pengisian daya khas

H×W×D(mm):260×175×60 (mm)

Berat:1.2kg

Suhu operasi: -10°C sampai 50°C

Suhu penyimpanan: -30°C sampai 50°C

Energi pulsa: 200V, 300V, 400V, 500V dapat dipilih

Perbaikan: Positif setengah gelombang, negatif setengah gelombang, full wave, RF System

Bandwidth (amplifier bandpass ): 0,2 sampai 20 MHz

Gerbang Monitor: Dua gerbang independen dikendalikan di seluruh rentang menyapu

Sensitivitas: 120 dB maksimal dalam resolusi 0 yang dapat dipilih.1, 1.0, 2.0, 6,0 dB.

Koneksi transduser: BNC atau LEMO

Fungsi

Tampilan otomatis lokasi kesalahan yang tepat ((Lebar d,level p,jarak s,amplitudo,sz dB,ф).

Ukuran cacat: Ukuran cacat otomatis menggunakan AVG/AVG atau DAC, kecepatan pelaporan penerimaan atau penolakan cacat.

Kalibrasi otomatis transduser Zero-point, Angle, tepi depan dan material Velocity.

Nyaman untuk membuat dan menggunakan DAC dan AVG untuk mengevaluasi gema, kurva dapat dimodifikasi dan dikompensasi.

Menghubungkan Memory Disk, unit bisa mendapatkan memori tak terbatas.

Otomatis membuat video proses tes dan bermain; menggunakan U Disk, panjang video tidak terbatas.

Color B-scan.

Ada 13 standar internasional yang dibangun di dalam unit.

Koneksi gigi biru ke perangkat seluler untuk menghasilkan dan mencetak laporan deteksi di tempat.1.

Fitur koreksi permukaan melengkung.

Fungsi pengukuran ketinggian retakan.

Magnify gate:Penyebaran rentang gerbang di seluruh lebar layar.

Fungsi keuntungan otomatis.

Envelope: Tampilan simultan live A-scan pada tingkat update 60 Hz dan envelope display A-scan.

Peak Hold: Bandingkan bentuk gelombang puncak beku dengan live A-Scans untuk dengan mudah menafsirkan hasil tes.

Scan Freeze: Display freeze menyimpan data bentuk gelombang dan jalur suara.

Alarm: Beep dan LED.

Jam Waktu Nyata.

Isi echo.

Menangkap target.

Warna Echo di dalam Gerbang.

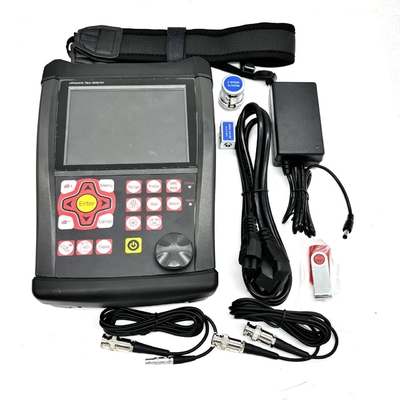

Paket standar

Detektor Kecacatan Ultrasonik Portable FD620 1

Transduser sinar lurus (4 MHz, Φ10) 1

Transduser Sinar Sudut (4 MHz, 8 mm×9 mm, 60°) 1

Kabel penghubung untuk transduser (BNC-LEMO 00,atau opsional LEMO 01-LEMO 00) 1

Paket baterai Li-ion yang dapat diisi ulang, 8 ampere 1 jam

Sumber daya listrik/unit pengisi daya 1

Manual Operasi dalam bahasa Inggris 1

Perangkat Lunak Aplikasi 1

Tali 1
