Penetrate block PSM-5: MIL-STD-6866 ASTME-1417

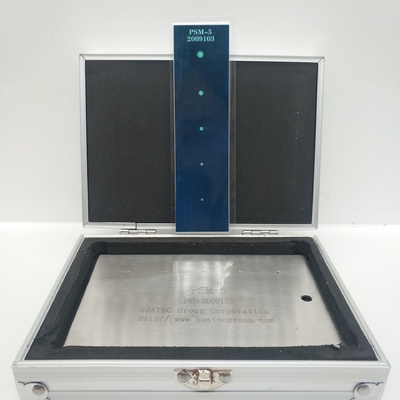

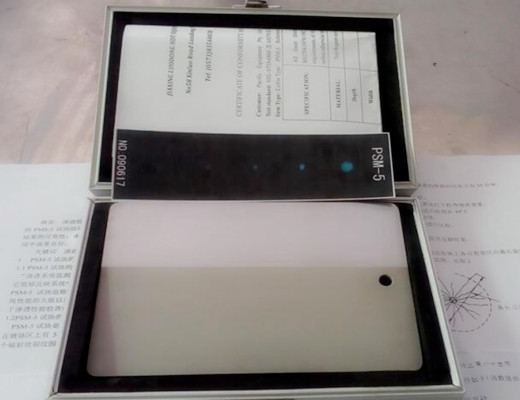

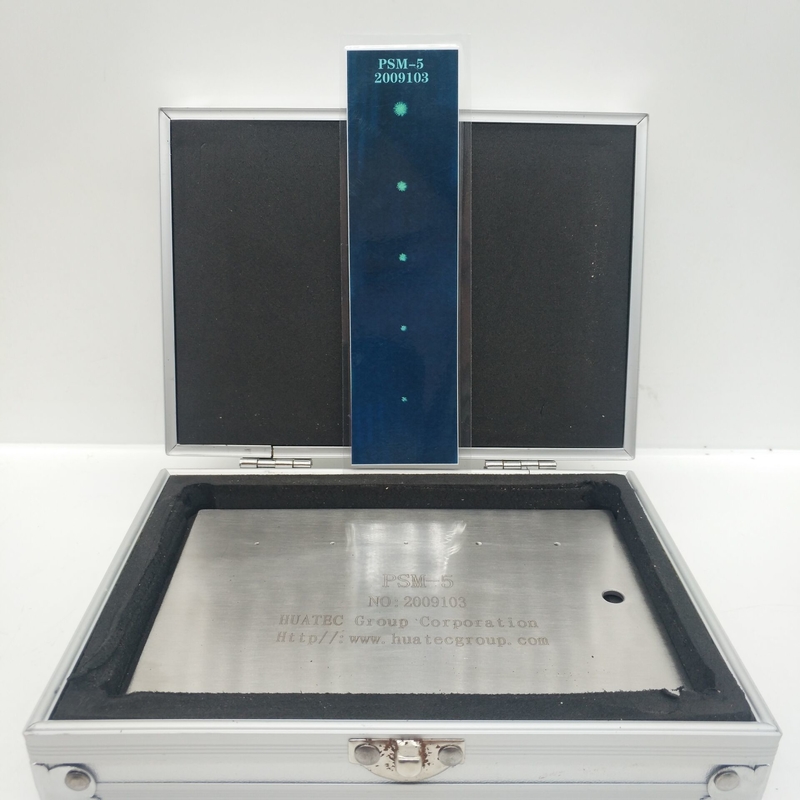

Panel Monitor Sistem Penetrant,Sebuah panel stainless steel, 0,090 "tebal dan ukuran 4 x 6 inci.Lima pusat retakan yang sama-sama berjarak di krom plating dalam urutan besar; yang terbesar mudah terlihat dengan penetrant sensitivitas rendah, sedangkan yang terkecil sulit diamati bahkan dengan bahan sensitivitas tinggi.Berdekatan dengan bagian berlapis krom adalah area grit meledak dari "ketat menengah", untuk menilai karakteristik penetrant cuci.

• Panel PSM-5 hadir dalam dua versi.
  • Tipe Grit Blasted- memiliki pita krom yang telah sedikit grit meledak untuk membosankan permukaan.
  • Tipe halus- pita berlapis krom dari versi kedua tidak grit meledak.
• Pengolahan panel PSM-5 memenuhi persyaratan MIL-STD-6866 dan ASTM E-1417 untuk pemeriksaan sistem harian.

Penggunaan blok pengujian PSM-5

"Blok pengujian pemantauan sistem penetrasi" dapat menyediakan metode untuk menentukan kinerja terus menerus sistem inspeksi penetrasi cairan dengan cepat,yang dapat mencerminkan berbagai faktor dalam sistem. ️ Agen kimia, agen pembersih, kotak pengeringan dan agen berkembang normal atau tidak.dapat mengungkapkan kehilangan kinerja tiba-tiba dari setiap faktor, sehingga memperingatkan operator tentang kegagalan kinerja sistem untuk menghindari kesalahan dan kelalaian.Blok pengujian PSM-5 adalah alat yang paling praktis untuk inspeksi permeasi untuk memenuhi persyaratan MIL-STD-6866 dan ASTM E1417, dan juga memenuhi persyaratan P&WA TAM146040.

Bentuk dan struktur blok pengujian PSM-5

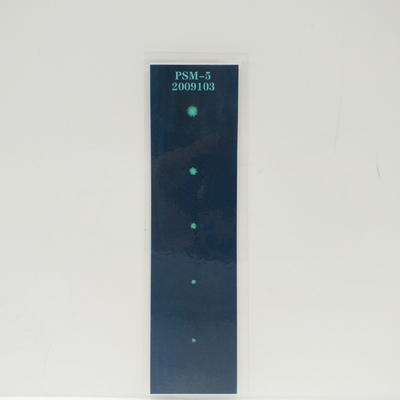

Blok pengujian PSM-5 dibuat sesuai dengan standar P&WA, matriksnya adalah stainless steel, permukaannya dibagi menjadi dua bagian: zona kromasi dan zona meniup benang,ada 5 retakan radiasi dengan ukuran yang berbeda terdistribusi merata di zona krom plating, bentuk dan ukurannya ditunjukkan pada Gambar 1. pola dari 5 retakan memancarkan pada blok uji adalah berbentuk lingkaran berbentuk bintang atau bentuk radial.dan area bertiup pasir adalah kasar medium.
