Detail produk:
|

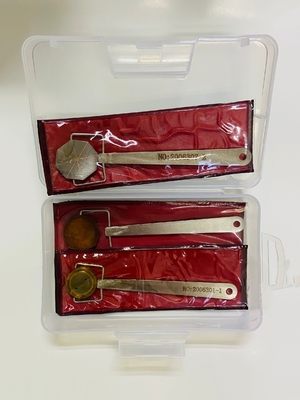

Nama produk: | indikator medan magnet | 1 set: | termasuk 3 pcs |
---|---|---|---|
Menyoroti: | Indikator berkas magnetik Pie Aauge portabel,Aksesoris Detektor Kerusakan Partikel Magnetik,Aksesoris Indikator Berkas Magnetik |

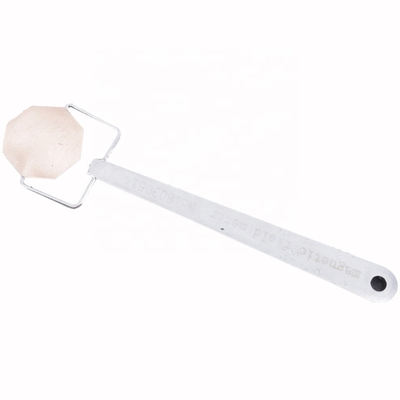

Portable Pie Aauge Magnetic Filed Indicator Aksesoris dari Detektor Kerusakan Partikel Magnetik
Ringkasan:
Indikator medan magnet sesuai dengan standar Cina JB3965-85, JB4730-94,dan Amerika Rekomendasi Metode untuk Inspeksi Partikel Magnetik ASTME709 Standar dan ASTMA275 Steel Forgings Magnetic.
"pengujian partikel magnetik untuk kapal tekanan baja" dan "pengujian partikel magnetik untuk pemalsuan kapal tekanan".
Desain Inspeksi Partikel tidak hanya cocok untuk kapal tekanan, tetapi juga untuk produk mekanik umum, ini adalah alat yang baik yang diperlukan untuk deteksi cacat partikel magnetik.
Hal ini dapat memeriksa kinerja komprehensif dari peralatan deteksi cacat, partikel magnetik suspensi magnetik dan metode operasi yang tepat.
Kita dapat dengan mudah menggunakannya untuk mencerminkan intensitas dan arah medan magnet di daerah magnetisasi.

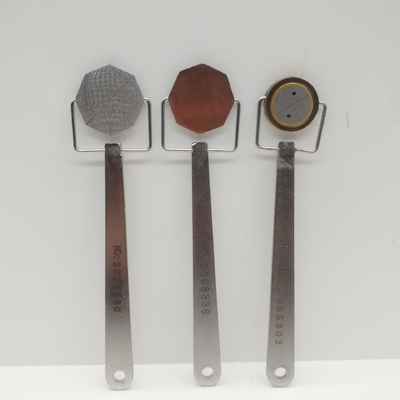

Indikator medan magnet:
1Indikator medan magnet cocok untuk inspeksi partikel magnetik dari kapal tekanan baja dan produk mekanik umum.
2Indikator medan magnet cocok untuk inspeksi partikel magnet bagian baja tempa dan produk mekanik umum.
Penggunaan:
Saat menggunakan indikator medan magnet Tipe 1, pegang pegangan dengan tangan, gunakan permukaan tembaga menghadap ke atas, delapan garis dilampirkan ke benda kerja;
Menggunakan indikator medan magnet tipe 2, pegang pegangan dengan tangan sehingga kedua sisi indikator medan magnet diikat pada benda kerja.
Pemeriksaan metode kontinu indikator medan magnet tipe 1 dan tipe 2, ketika bubuk magnet atau suspensi magnet setelah disemprotkan,permukaan indikator medan magnet tampak jelas dan terlihat garis jejak magnetik, berarti bahwa efek magnet telah dihasilkan, ketika indikator medan magnet tidak membentuk jejak magnet atau ke arah yang diinginkan, harus mengubah dan menyesuaikan metode magnetisasi.
Indikator medan magnet tipe 3 disalin dari Jerman Barat.
Ini tidak hanya dapat memeriksa peralatan deteksi cacat, tetapi juga memeriksa apakah kinerja dan metode operasi komprehensif suspensi magnet partikel magnetik sesuai.
Hal ini dapat digunakan dengan mudah untuk mencerminkan intensitas dan arah medan magnet di wilayah magnetisasi.
It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.
Indikator medan magnet terdiri dari cincin perisai datar, tidak tetap seperti ini, di dalam cincin perisai seperti ini.
Sebuah besi lembut silinder terdiri dari empat bagian disediakan.
Empat bagian dipisahkan satu sama lain dengan celah non-magnetized untuk membentuk dua celah tegak lurus di mana penutup diputar.
Pitch dari penutup adalah 0.5mm, dan setiap 90 derajat penutup terukir dengan 1, 2, 3, dan 4 huruf.dan jarak antara tutup dan silinder besi lunak dapat diatur dengan memutar tutup.
Ketika Anda memeriksa perangkat pada bagian magnetisasi, bagian dari garis medan magnet terbentuk melalui kolom besi lembut.celah yang sesuai dalam retakan berbentuk salib di tutup akan muncul sesuai dengan arah medan magnet.
Putar penutup 360 derajat, yang berarti bahwa penutup adalah 0,5mm jauh dari silinder besi lunak.
Jika tampilan partikel magnetik masih tidak hilang.
Untuk menentukan arah medan magnet, indikator medan magnet dapat diputar perlahan di tempatnya sampai retakan paling terlihat,di mana titik medan magnet tegak lurus dengan retakan yang ditunjukkan.
