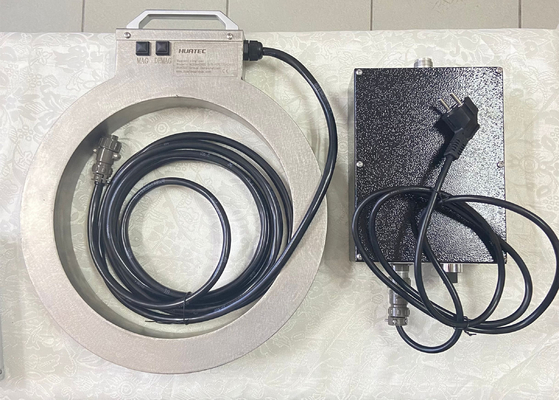

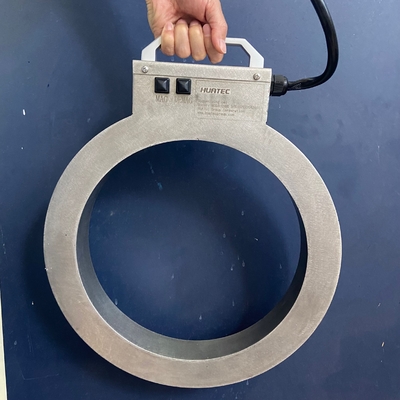

NDT Produk Partikel Magnetik 300mm Detektor Kerusakan Koil Magnetik

NDT Produk Partikel Magnetik 300mm Detektor Kerusakan Koil Magnetik

I. Parameter utama

II. Pengenalan Fungsi

1, Magnetisasi - memulai medan elektromagnetik untuk magnetisasi benda kerja;

2, Demagnetisasi - medan demagnetisasi mulai untuk demagnetisasi benda kerja;

3, Alarm suhu berlebihan - kumparan memiliki sensor suhu 75 °C terintegrasi. Ketika suhu yang ditetapkan melebihi, ia memasuki keadaan perlindungan;

Pemasangan:

1Peralatan harus dipasang di lingkungan kering tanpa debu logam, gas korosif dan benda mudah terbakar dan meledak;

2. Suhu media sekitarnya tidak boleh lebih rendah dari - 10 °C dan tidak lebih tinggi dari + 40 °C;

3. kelembaban relatif udara tidak lebih dari 85%;

4Sambungan pipa dan kawat antara peralatan instalasi dan setiap fasilitas bantu harus dihubungkan sesuai dengan tanda indikasi dan dasar colokan;

5. Pasokan listrik (sumber listrik, sumber udara, dll, sesuai dengan lingkungan instalasi peralatan dan kondisi operasi), dan shell peralatan dapat diandalkan;

Pengoperasian:

1Setelah peralatan dipasang di tempatnya, pertama-tama periksa apakah semua kabel penghubung dan sekrup pengikat longgar dan jatuh;

2. Gunakan instrumen untuk mengukur apakah tegangan di ujung atas saklar utama mesin memenuhi persyaratan lingkungan instalasi peralatan dan kondisi operasi;

3. Periksa setiap tindakan fungsi, tekan secara manual atau beralih setiap saklar fungsi, dan setiap tindakan fungsi peralatan harus dilaksanakan sesuai;

4Pemeriksaan efek demagnetisasi: periksa apakah residu magnetisme setelah demagnetisasi memenuhi persyaratan;

5Setelah lulus komisi dan inspeksi, peralatan dapat dimasukkan ke dalam produksi.

IV. Pemeliharaan rutin

Setelah peralatan digunakan, operasi berikut harus dilakukan:

1. Matikan saklar listrik dan potong pasokan listrik peralatan;

2. Potong saklar utama pasokan listrik eksternal;

3. Bersihkan noda minyak pada permukaan kumparan dan menjaga seluruh peralatan bersih;

4. Periksa jalur penghubung sirkuit, kabel dan pengikat untuk longgar dan penuaan dalam satu bulan;

5. Periksa apakah konsentrasi suspensi magnet memenuhi standar setiap hari;

6. pencucian netral harus digunakan untuk membersihkan noda minyak di permukaan peralatan;

7Jika cangkang rusak, dilarang untuk terus menggunakan;

V. Prinsip deteksi cacat

Prinsip elektromagnetisme

Arus magnetisasi membentuk medan elektromagnetik melalui permukaan benda kerja ferromagnetik (AC dan DC setengah gelombang memiliki efek kulit).Keberadaan cacat akan memotong garis kekuatan magnetik, membentuk medan magnet kebocoran dan menyerap partikel magnetik. partikel magnetik menumpuk untuk membentuk tanda magnetik.Keberadaan cacat dapat dinilai dengan mengamati tanda magnet (tanda magnet sebenarnya cacat diperbesar).

Sensitivitas

Sensitivitas mengacu pada presisi deteksi cacat partikel magnetik, biasanya melalui tes standar NATIONAL TYPE A untuk dideteksi.Tipe A standar lembar tes memiliki tiga jenis sensitivitas: tinggi, menengah dan rendah. Semakin kecil nilai fraksi dalam tipe A, semakin tinggi intensitas induksi magnetik efektif yang diperlukan untuk dapat menampilkan tanda magnetik. (A-15/100, A-30/100, A-60/100,A-7/50, A-15/50, A-30/50, enam skor, sensitivitas tertinggi film uji 1# termasuk A-15/100, A-7/50. 2# Tablet uji memiliki sensitivitas sedang, cocok untuk sebagian besar industri termasuk A-30/100, A-15/50.Tablet tes memiliki sensitivitas terendah, termasuk A-60/100 dan A-30/50.)

Metode penggunaan tes sensitivitas standar (cocok untuk metode terus menerus),biasanya menggunakan tipe A standar test piece 2# ((30/100 atau 15/50) untuk pemilihan arus magnetisasi untuk deteksi cacat.

Cacat buatan dapat ditampilkan dengan jelas pada permukaan halus dari benda yang diuji dengan mengikat permukaan benda yang diuji dengan cacat buatan dengan benda yang diuji,Suspensi magnetik yang mengalir perlahan melalui benda kerja dan menerapkan arus magnetisasi yang sesuai (menyesuaikan arah lingkar dan arah longitudinal masing-masing)Nilai arus magnetisasi adalah spesifikasi magnetisasi yang sesuai.
