Detektor Kerusakan Magnetik Permanen Deteksi Kerusakan Partikel Magnetik Tanpa Sumber Daya

Detektor Kerusakan Magnetik Permanen Deteksi Kerusakan Partikel Magnetik Tanpa Sumber Daya

I. Gambaran Umum

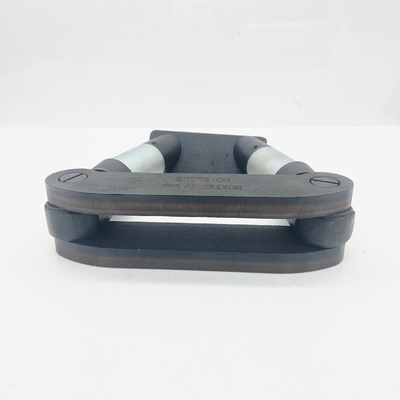

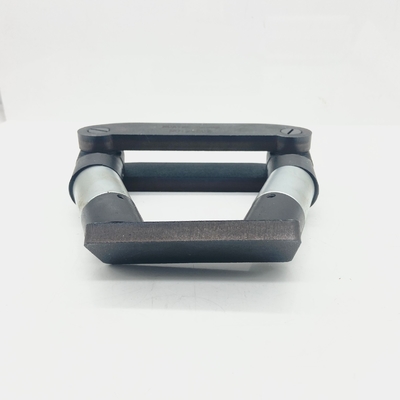

Detektor cacat magnet permanen HCDX-310 adalah jenis alat pengujian portabel kecil yang dapat digunakan untuk deteksi cacat partikel magnetik tanpa catu daya.Alat pengujian dapat digunakan di bengkel atau laboratoriumHal ini lebih cocok untuk pengujian di tempat-tempat tanpa pasokan listrik atau di lingkungan di mana peralatan listrik khusus adalah eksplosif.

II. Kinerja teknis

1, Kekuatan angkat: > 18 kg;

2. Jarak tiang: diatur terus-menerus dari 50 sampai 200mm;

3Dimensi eksternal: 175 mm × 160 mm × 45 mm;

4Berat: 2,25 Kg;

Prinsip

Menggunakan medan magnet yang kuat dari magnet permanen untuk memagnetisasi kerja bahan ferromagnetik yang akan diuji,kutub magnet lokal terbentuk di permukaan benda kerja atau di dekat permukaan cacatKetika bubuk magnet dengan konduktivitas magnetik yang baik diterapkan pada permukaan kerja, ia akan tertarik oleh kutub magnet lokal dan menumpuk di atasnya,sehingga menunjukkan posisi dan bentuk cacat.

IV. Fitur struktural

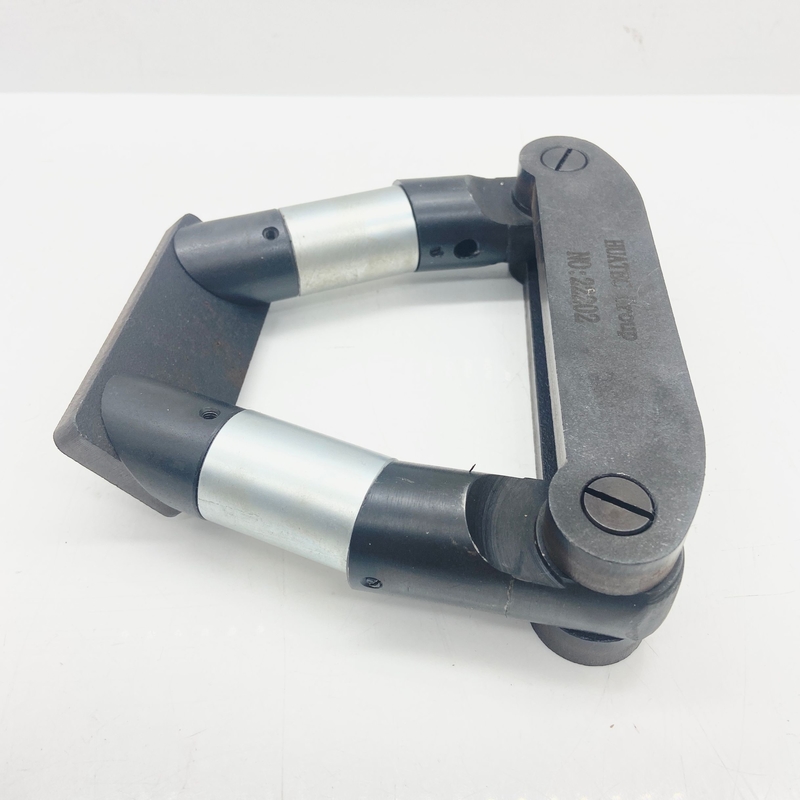

Jarak kutub magnet dapat diatur dari 50 mm hingga 200 mm, dan probe dapat diputar untuk mendeteksi cacat di bidang yang berbeda.yang nyaman untuk operasi lapangan, terutama menguntungkan untuk ketinggian tinggi dan kesempatan di mana tidak nyaman untuk operasi langsung.

V. Metode Penggunaan

1Hal-hal yang membutuhkan perhatian.

(1) Tabrakan sangat dilarang untuk mengganggu pengaturan reguler dari domain magnet, melemahkan magnetisme dan mempengaruhi kerja normal;

(2) Jangan mendekati benda-benda yang sangat magnetik untuk mencegah magnetisasi instrumen yang terbalik;

(3) Setelah digunakan, pendekkan kedua yoke besi dengan besi pengisi untuk membentuk sirkuit.

2Operasi.

(1) Untuk dipersiapkan untuk pemeriksaan sebelum, untuk menghapus besi, lift pemeriksaan > 18 kG dapat digunakan;

(2) Periksa apakah bagian bergerak dalam kondisi yang baik;

(3) Selama deteksi cacat, menyesuaikan jarak kutub magnet dengan benar, sehingga benda kerja dan yoke besi kontak yang baik.benda kerja besar harus sebagian magnetisasi;

(4) Detektor cacat cocok untuk deteksi cacat basah terus menerus;

(5) Untuk benda kerja dengan sudut tertentu, dua lengan dan yoke iron dapat diatur untuk membuat yoke iron bersentuhan dengan benda kerja untuk deteksi cacat;

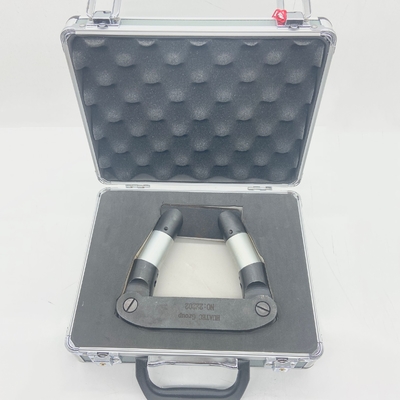

(6) Setelah operasi, membersihkan instrumen, sirkuit pendek dua yoke besi dengan besi dan menaruhnya ke dalam kotak alat;

3Kesalahan dan pemeliharaan

(1) Lift yang tidak cukup:

A. Periksa apakah semua bagian instrumen bersentuhan dengan baik atau tidak. Ketika magnetoresistensi meningkat dan kekuatan angkat berkurang, sesuaikan sekrup yang relevan agar mereka bersentuhan dengan baik.

B. Jika bagian-bagian yang bersentuhan baik, magnetisme baja magnetik melemah dan instrumen harus magnetisasi;

(2) Mengganti bagian-bagian jika rusak;

(3) Penggunaan normal terus menerus, setengah bulan untuk tes detektor cacat, kekuatan angkat > 18 kg, blok adalah 600 x 200 x 20;

(4) Magnetisasi instrumen secara teratur (ditentukan sendiri sesuai dengan penggunaan);

(5) peralatan magnetisasi dapat digunakan untuk mesin magnetisasi khusus atau detektor cacat yang diproduksi oleh pabrik kami;
