Fungsi Kalibrasi Otomatis Detektor Cacat Ultrasonik Portable Kartu SD Layar sentuh
Fitur
●Kuansifikasi dan penentuan posisi presisi tinggi untuk memenuhi persyaratan deteksi jarak dekat dan jauh
● Zona buta medan dekat kecil, dapat memenuhi persyaratan deteksi untuk pipa diameter kecil dan dinding tipis.
●Fungsi kalibrasi otomatis:kalibrasi otomatis dengan satu tombol,mudah dioperasikan, probe uji otomatis
●Tampilkan posisi defek echo secara otomatis ((Deepness:d, Horizontal:p,Distance:s, Amplitude,dB,ф)
● Berganti tiga skala bebas ((Deepness:d, Horizontal:p,Distance:s)
●Fungsi gain otomatis, amplop puncak, memori puncak, yang dapat meningkatkan efisiensi deteksi.
●Merekam secara otomatis proses deteksi cacat dan pemutaran dinamis
● Penghitungan nilai φ:Deteksi cacat palsu dengan probe lurus, dapat menemukan gelombang tertinggi untuk konversi nilai φ secara otomatis
●500 saluran independen (bisa diperluas), yang dapat memasukkan dan menyimpan standar deteksi industri apa pun dengan bebas, tidak perlu membawa blok standar untuk inspeksi di tempat.
●Menyimpan, memutar 500 gelombang dan data pemindaian A secara bebas
● kurva DAC, AVG, dan TCG (kompensasi kedalaman) secara otomatis dihasilkan dan dapat disegmentasi.
●14 standar inspeksi terintegrasi
●Berdasarkan standar industri
●Lebar dan kekuatan denyut dapat disesuaikan
●B scan dan fungsi scan warna B;
● Dapat berkomunikasi dengan komputer, dan ekspor WORD. file, juga laporan deteksi
●Bungkus plastik ABS IP65, kokoh dan tahan lama, tahan air dan debu, dan kemampuan anti gangguan yang sangat baik
●Menggunakan perangkat lunak komunikasi (tanpa kabel) untuk menganalisis laporan cetak data, dll.
● 260.000 warna layar warna sejati, cocok untuk lingkungan kerja di bawah cahaya yang kuat atau cahaya rendah
●Baterai lithium berkinerja tinggi, dapat bekerja terus menerus selama 8-10 jam
● Rekaman jam waktu nyata: tanggal deteksi cacat waktu nyata, catatan pelacakan waktu, dan penyimpanan
●Perlindungan mati daya, data penyimpanan tidak dapat hilang
●Parameter deteksi cacat dapat diuji secara otomatis atau diatur sebelumnya
●Penghapusan digital, tidak mempengaruhi gain dan linearitas
● Kompensasi keuntungan: Db attenuasi dapat dikoreksi untuk permukaan kasar, permukaan melengkung, deteksi cacat jarak jauh dari benda kerja tebal, dll.
● Dapat mengoperasikan detektor cacat dengan perangkat lunak di PC, mencapai tujuan detektor cacat yang dikendalikan komputer untuk mendeteksi
Spesifikasi Teknis
| Tampilan |
Layar warna TFT 7 inci, resolusi 800*480 |
| Modus operasi |
Tombol, Rotary, layar sentuh |
| Sumber daya listrik |
Baterai Lithium Ion |
| Kapasitas baterai |
5.0Ah |
| Tegangan daya |
12V |
| Jumlah daya |
1 |
| Waktu kerja |
≥ 8 jam |
| Masukan adaptor |
DC100 ⋅ 240V 50Hz/60Hz |
| Keluar adaptor |
AC 12V |
| Daya adaptor |
36W |
| Penyimpanan data |
Kartu SD ((16G) |
| Alarm |
1 |
| Suhu Kerja |
-10°C-45°C |
| Suhu penyimpanan |
-20°C-60°C |
| Kelas IP |
IP65 |
| Dimensi |
245*155*55mm |
| Berat badan |
1.18kg (termasuk baterai) |
| Model UT konvensional |
| Jenis konektor probe |
LEMO 00 |
| Jenis saluran |
Saluran tunggal |
| Nomor saluran |
500 kelompok (bisa diskalakan) |
| Jenis denyut nadi |
Gelombang tajam negatif |
| Tegangan Transmisi |
50~350V, langkah dalam 50V |
| Damping |
560Ω |
| Keuntungan |
0 ~ 110dB, langkah:0.5/2/6/12dB |
| Dapatkan Penyesuaian yang Baik |
-4 ~ +4 |
| Kompensasi permukaan |
Semua rentang keuntungan |
| Frekuensi Kerja |
0.5 ~ 20MHz; |
| Jenis probe |
Single, Dual, Through, tipe Immersion |
| Filter |
Tiga pilihan:
1~4MHz/0.5~10MHz/2~20MHz
|
| Mode Deteksi |
Negatif/Positif/Dua arah/RF |
| Menolak |
0 ~ 80%, langkah 1% |
| Jangkauan pengujian |
0~15000mm, rentang tampilan minimum:15mm ((dalam baja) |
| Kecepatan bahan |
100 ~ 20.000m/s |
| Pergeseran denyut nadi |
-10 ~ 1000mm |
| P TETAP |
0 ~ 200us |
| X-VAL |
0~100mm |
| Panduan |
Pemasangan, lembaran, inspeksi penempaan |
| Titik pengujian |
Puncak/X-val/J val |
| Pengukuran |
Gerbang: Amplitudo, Nilai dB Amplitudo, Jarak, Jarak horizontal, Jarak vertikal, Nilai perbedaan antara Gerbang A dan B
Cursor:2 cross cursors, dapat menguji jarak horizontal dan vertikal, dan jarak antara cursors ((di bawah fungsi scan B)
|
| Gerbang |
Gerbang mulai: semua rentang |
| Lebar gerbang: semua rentang |
| Tingkat gerbang: 10 ~ 90%, langkah: 1% |
| Kurva |
DAC, maksimal enam kurva, memenuhi NB/T 47013, GB/T 11345, GB/T 29712 dan standar lainnya |
| TCG, maksimal enam kurva |
| Rata-rata |
| Fungsi lain |
Full screen, cursor switch ((range/Height/Horizon), single/continuous auto gain ((10~100%, step 10%), echo compare, echo full, peak envelope, peak memory, fast scan, out mode, screenshot |
| Puncak pembekuan / kedalaman retakan / ekspansi gerbang / modifikasi permukaan melengkung / pemindaian B / simulasi las datar / video |
| Alarm |
Alarm suara dan cahaya |
| Sisa-sisa Sensitivitas |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Kesalahan linearitas horizontal |
≤ 0,3% |
| Kesalahan linearitas vertikal |
≤ 3% |
| Kesalahan linearitas amplitudo |
≤ ± 2% |
| Keakuratan attenuator |
20 dB ± 1 dB |
| Jangkauan Dinamis |
≥32dB |
| Resolusi jarak jauh |
≥26dB |
| Tingkat Kebisingan |
< 40 × 10-9V/ |
Konfigurasi standar
| |
Nama |
QTY |
|
| |
| 1 |

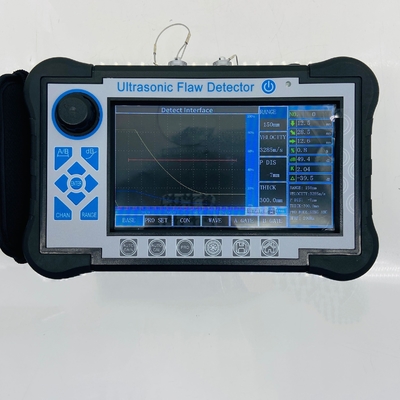

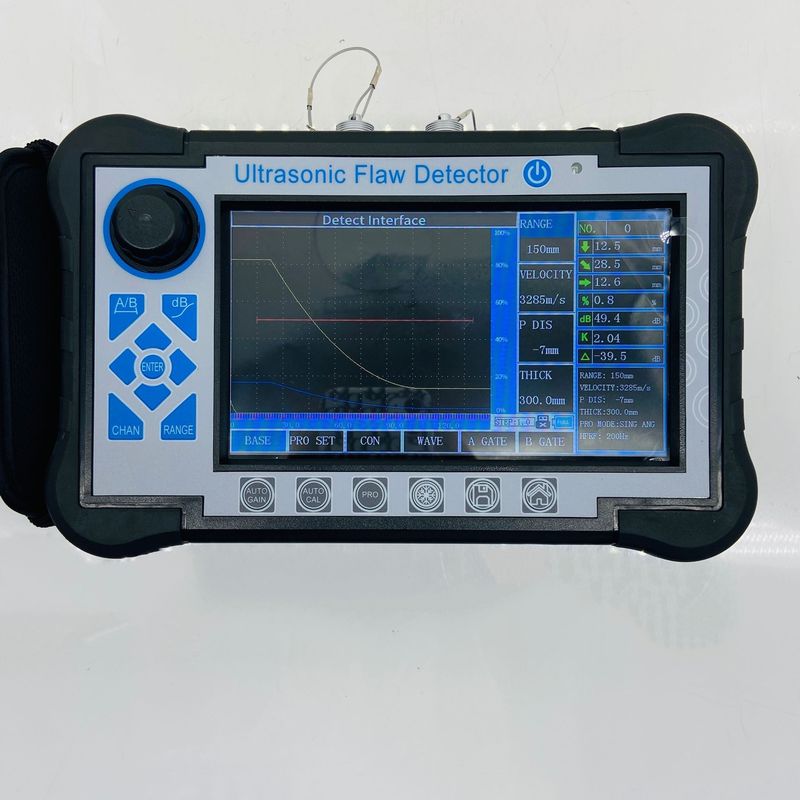

Unit utama |
1 |
|
| 2 |

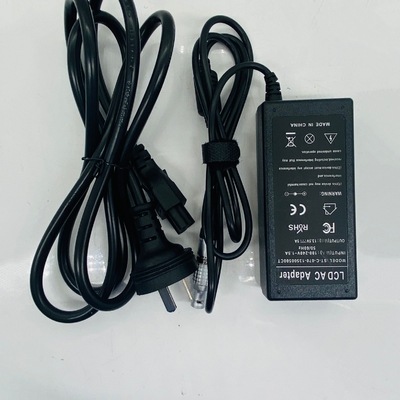

Adaptor daya |
1 |
|
| 3 |

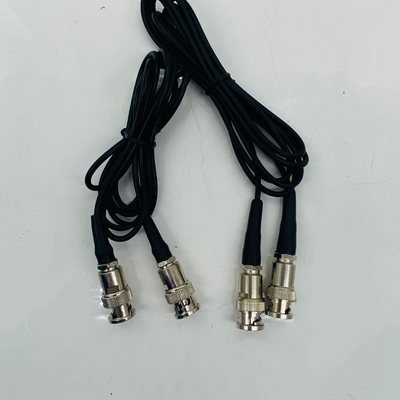

kabel penghubung probe |
2 |
|
| 4 |

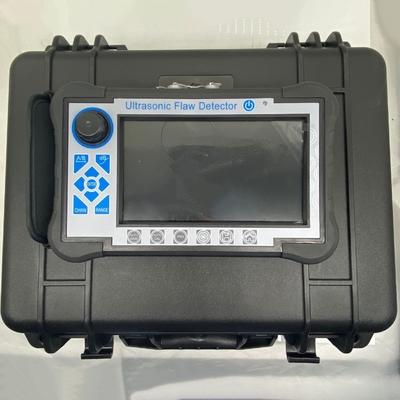

Kasus instrumen |
1 |
|
| 5 |
Panduan penggunaan |
1 |
|
| 6 |
Sonde lurus 10mm 2,5MHz |
1 |
|
| 7 |

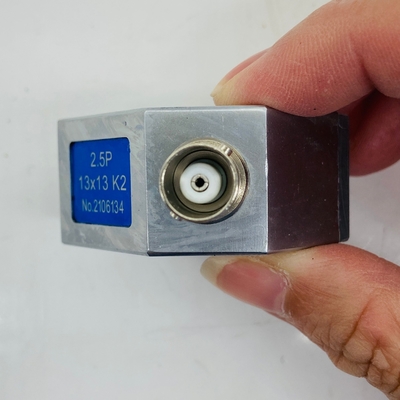

Sudut probe 13x13 K2 2,5MHz |
1 |
|
| 8 |
Kartu Jaminan |
1 |
|
