Indikator Kualitas Gambar IQI Jenis Kawat Penetrameter Aksesoris Untuk Detektor Cacat Sinar X

Indikator Kualitas Gambar (IQI) Jenis Kawat Penetrameter Aksesoris Untuk Detektor Cacat Sinar X

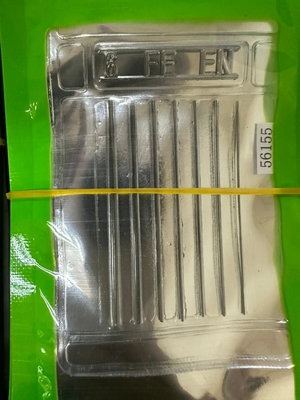

EN 462-1 jenis kawat

EN 462-1 Jenis kawat diperkenalkan sebagai standar Eropa untuk menggantikan standar Jerman (DIN 54. 109)
dan British Standards Institute (BS3971:1980 tipe 1) Indikator Kualitas Gambar.
dari tujuh kawat paralel dengan ketebalan yang berbeda yang dipasang dan dikapsulkan di antara dua lembaran tipis dari transparan, fleksibel
PVC. Monogram timbal menunjukkan nomor kawat tertebal, bahan dan simbol EN.

Diameter kawat:

Ukuran indikator:
Ada empat ukuran Indikator Kualitas Gambar EN.
Ukuran 1- berisi kawat nomor 1 sampai 7 dan digunakan untuk ketebalan bahan dalam kisaran 40 t 1 60 mm
Ukuran 6- berisi kawat nomor 6 sampai 12 dan digunakan untuk ketebalan bahan dalam kisaran 12,5 sampai 50 mm
Ukuran 10一 berisi kawat nomor 10 sampai 16 dan digunakan untuk ketebalan bahan dalam kisaran 5 sampai 20 mm
Ukuran 13- berisi kawat nomor 13 sampai 19 dan digunakan untuk ketebalan bahan dalam kisaran 2,5 sampai 10 mm
Ukuran AlI tersedia dalam Baja ((Fe), Aluminium ((AI), dan Baja Tidak Berkarat ((SS).
Indikator Kualitas hanya tersedia dalam ukuran 6 dan 10.
ukuran 6, 10 dan 13.
Sebagai ilustrasi identifikasi (yaitu monogram timbal) untuk, katakanlah Ukuran 10 (Wire nomor 10 sampai 16) di baja ((Fe)
akan menjadi 10FE EN.

Jenis kawat DIN 54 109
DIN 54 109 Jenis kawat Indikator kualitas gambar adalah
mirip dengan EN 462-1
.US, kami dineter sama, dan ada nomor kawat yang sama dalam setiap ukuran
Ini hanya berbeda karena monogram utama dibaca DIN bukan EN.

Contoh: ukuran 6 Wire nomor 6 sampai 12) dalam sel Stanles akan menjadi 6 DINSS.

EN 462-2 penetrameter tipe stepwedge/hole
Stepwedge dalam bentuk dan bisa dilapisi dengan empat nomor model H5, H9 dan H13 di Seel

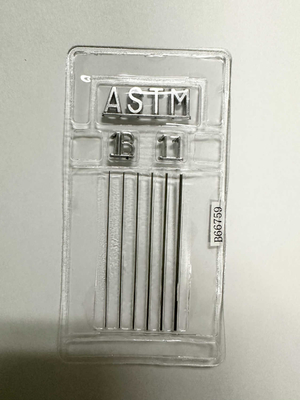

Penetrometer jenis kawat ASTM E747
ASTM E747 Wire Type Penetrameter terdiri dari serangkaian enam kawat paralel dengan ketebalan yang berbeda,
Karakter utama menunjukkan ketebalan bahan yang digunakan.
kabel yang paling tebal, dan kelompok material ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu).
Termasuk.
