Detail produk:
|
| Nama Produk: | Blok kalibrasi | Model: | IIW V-1 |
|---|---|---|---|
| bahan: | baja karbon 1018 | berat kotor: | 8kg |
| Cahaya Tinggi: | blok kalibrasi ultrasonik iiw v1,blok kalibrasi ultrasonik pengujian non destruktif,blok iiw pengujian non destruktif |
||

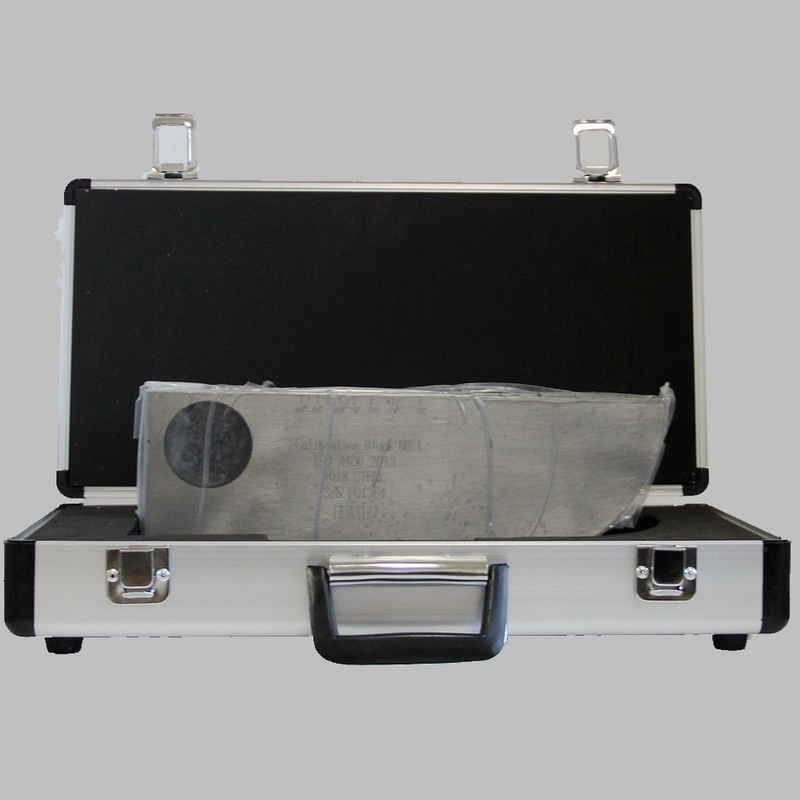

NDT Ultrasonic Flaw Detector KALIBRASI BLOK baja karbon 1018 IIW V1 blok kalibrasi
Blok kalibrasi IIW V1
Standar: ISO2400-1972E
Blok uji IIW (blok uji V-1) juga disebut blok uji Belanda.Ini adalah blok uji standar internasional yang disetujui oleh International Welding Institute (IIW) dan direkomendasikan oleh International Organization for Standardization (ISO).Bentuk dan ukurannya ditunjukkan pada Gambar 1-1:
Poin utama penggunaan:
(1) Rentang dinamis, linearitas horizontal, dan rentang deteksi gelombang longitudinal dari detektor cacat dapat diukur dengan menggunakan ketebalan blok uji 25mm;
(2) 50 busur dan 1,5 melalui lubang digunakan untuk menentukan margin sensitivitas sudut refraksi probe miring dan probe lurus gelombang longitudinal.Dimungkinkan juga untuk memperkirakan secara kasar ukuran area buta dari probe lurus dan kemampuan penetrasi alat ukur yang digabungkan dengan probe.
(3) Titik kejadian dan area buta dari probe miring diukur dengan menggunakan permukaan busur R100mm, dan proporsi sumbu waktu dan titik nol dapat diperbaiki;
(4) Resolusi longitudinal dari probe lurus dapat diukur dengan bidang takik 85mm, 91mm dan 100mm;
(5) Gunakan tepi sudut kanan dari blok uji untuk mengukur sudut kemiringan balok suara dari probe miring.
