Ultrasonik Ketebalan Gauge Single dan Dual Element Color Screen

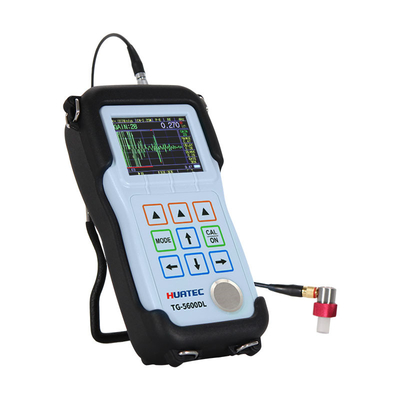

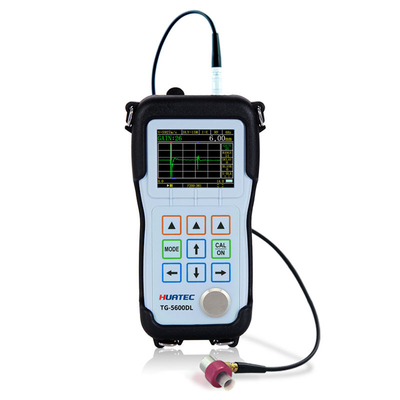

HUATEC TG-5600DL adalah alat ukur ketebalan ultrasonik portabel.TG-5600DL mampu mengukur ketebalan berbagai bahan dengan akurasi setinggi 00,001 milimeter atau 0,0001 inci, dan banyak digunakan dalam berbagai aplikasi pengukuran ketebalan.
Pengguna dapat mengukur ketebalan hanya dari satu sisi bahan yang diukur, tanpa merusak benda kerja.
TG-5600DL dapat menampilkan pembacaan ketebalan dan pemindaian A pada saat yang sama, memungkinkan pengguna untuk memeriksa bentuk gelombang.sehingga rentang pengukuran ketebalan besarFungsi B-scan digunakan untuk mengamati profil bagian bawah benda kerja yang sedang diukur.Probe bergerak di sepanjang permukaan benda kerja untuk menampilkan pemotongan persegi benda kerja.
Gauge ini dapat digunakan dalam manufaktur, industri pengolahan logam, aerospace, transportasi kereta api, industri kimia, industri inspeksi komoditas dan bidang pengujian lainnya.Selain mengukur dengan akurat berbagai pelat dan bagian yang diproses, pemantauan berbagai pipa dan kapal tekanan yang dalam peralatan produksi untuk lebih memantau tingkat penipisan mereka setelah dikorosi selama penggunaan,yang merupakan alat yang sangat diperlukan dalam industri pengujian non-destruktif.
Fungsi penyimpanan bersifat opsional, sesuai dengan kebutuhan pelanggan yang berbeda, dan data logger kapasitas besar dapat menyimpan hingga 100.000 nilai pengukuran ketebalan dan 400 bentuk gelombang.Fungsi lain lebih bisa opsional, seperti pengukuran ketebalan multi-lapisan, resolusi ultra-tinggi, pengukuran ketebalan jangkauan besar,pengurangan kebisingan digital dan mode jendela, lapisan oksida dinding dalam, komunikasi real-time,multi-saluran dan opsi lainnya.
Parameter Utama
| Spesifikasi Instrumen |
| Prinsip kerja |
P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Multiple Echoes), E-EV ((Echo verifikasi) |
| Jenis probe |
Probe garis penundaan, Probe kontak, Probe membran, Probe jenis pensil, Probe perendaman |
| Kalibrasi |
Probe nol, Kalibrasi kecepatan, 1-Point kalibrasi, 2-Point kalibrasi, Set Velocity |
| Kisaran ketebalan |
0.01mm38m, Tergantung pada bahan yang diuji, kondisi permukaan probe, suhu, dan konfigurasi yang dipilih.
0.15mm 30mm (Standar D15A probe, baja)
|
| Jangkauan kecepatan material |
310 - 18699m/s,dan dapat mengukur kecepatan dengan ketebalan yang diketahui |
| Resolusi |
Opsional 0,1/0,01/0,001mm |
| Frekuensi Sonde |
0.5MHz 20MHz |
| Unit Pengukuran |
mm, inci, mm, mil |
| Tingkat Pembaruan |
4HZ, 8HZ, 16HZ per detik opsional |
| Matikan |
Menghidupkan secara otomatis ketika tidak aktif selama 5,10 atau 20 menit, atau secara manual |
| Jenis Tampilan |
2.4 in (320 × 240 matriks titik) TFT layar LCD tampilan warna |
| Modus Perbaikan |
RF, RF-, FULL, HALF+, HALF |
| Mode Tampilan |
A-Scan, B-Scan, digit, tangkapan, perbedaan, alarm |
| Penyimpanan |
Dapat menyimpan 100.000 nilai ketebalan dan 400 file pengaturan parameter ((Optional) |
| Keuntungan |
Rendah, Menengah atau Tinggi untuk kondisi pengujian yang berbeda |
| Mode Tampilan |
Normal, Minimal / Maksimal tangkapan, DIFF/RR% |
| Koreksi jalur V |
Otomatis |
| Tingkat Pembaruan |
Pilihan 4Hz, 8Hz, 16Hz |
| BahanKisaran kecepatan |
500 sampai 9999m/s (0.0197 sampai 0.3937in/us) |
| Bahasa |
Pilihan bahasa Cina, Inggris, Jepang |
| Pengaturan Alarm |
Alarm minimum dan maksimum. kisaran 0,25 mm hingga 508 mm (0,010 "hingga 20,00"). Perubahan warna bentuk gelombang dinamis pada alarm |
| Kebutuhan Daya |
2 baterai ukuran AA |
| Waktu Operasi |
Sekitar 40 jam |
| Instrumen dimatikan |
Bisa dipilih SEMUA MASA ON atau AUTO OFF setelah 5, 10, 20 menit tidak aktif |
| Suhu operasi |
-10°C sampai +50°C (+10°F sampai +120°F) |
| Ukuran |
153mm X 76mm X 37mm ((H X W X D) |
| Berat badan |
280g termasuk baterai |
Konfigurasi standar
| Posisi |
Jumlah |
|
TG-5600DL
Pengukur ketebalan ultrasonik
|
1 |
| Probe |
1 |
| Kabel |
1 |

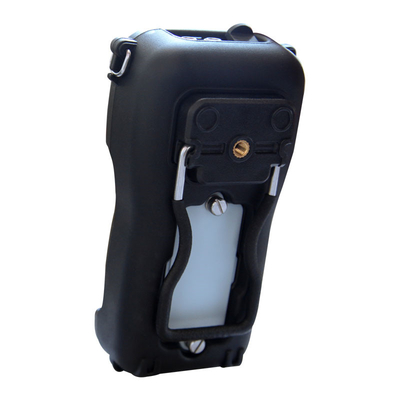

| Lapisan karet |
1 |
| Baterai Alkaline |
- |
| Bottle Coupling |
1 |
| Kasus |
1 |
| Manual Operasi |
1 |
| Sertifikat Kalibrasi |
1 |
Aksesoris opsional
| Probe kontak: 2.25M 13mm,5M 6mm, 5M 13mm,10M 6mm, Probe elemen tunggal penundaan: 2.25M13mm, 5M 13mm, 15M 6mm, 20M 3mm, Probe jenis pena, Probe imersi, Probe fokus titik, Probe fokus garis,Probe film pelindung 5M 6mm |
Kabel |
| Lapisan karet |
Blok Langkah |
| Garis-garis Penundaan |
Agen kopling |
| Film pelindung |
Pilihan Perangkat Lunak |
Indeks probe
| Nama probe |
Jenis probe |
Frekuensi (Mhz) |
Ukuran elemen (mm) |
Jenis elemen |
Jangkauan pengujian (mm) baja |
| Sonde kontak |
2.25M 13mm |
2.25 |
13 |
komposit |
0.9-1200mm |
| 5M 6mm |
5 |
6 |
komposit |
0.6-1200mm |
| 5M 13mm |
5 |
13 |
komposit |
0.4-1200mm |
| 10M 6mm |
10 |
6 |
komposit |
0.3-1200mm |
| Penundaan probe elemen tunggal |
2.25M13mm |
2.25 |
13 |
normal |
0.8-30mm |
| 5M 13mm |
5 |
13 |
normal |
0.3-30mm |
| 15M 6mm |
15 |
6 |
normal |
0.15-30mm |
| 20M 3mm |
20 |
3 |
normal |
0.09-12mm |
| Sonde jenis pena |
|
|
|
|
|
| Sonde fokus titik/garis perendaman, |
2.25M 13mm |
2.25 |
13 |
komposit |
0.9-1200mm |
| 10M 6mm |
10 |
6 |
komposit |
0.3-1200mm |
| 5M 13mm |
5 |
13 |
komposit |
0.4-1200mm |
| 15M 6mm |
15 |
6 |
normal |
0.15-30mm |
| 5M 6mm |
5 |
6 |
komposit |
0.6-1200mm |
| Probe film pelindung |
2.25M 13mm |
2.25 |
13 |
normal |
0.9-120mm
|
| 5M 6mm |
5 |
6 |
normal |
0.45-120mm |
Fungsi pengukuran utama
• Sebagian besar pengukuran bahan dapat dilakukan dengan menggunakan transduser elemen tunggal.
• Kisaran ketebalan pengukuran: 0,01 mm ~ 38 m, tergantung pada bahan yang sedang diukur, probe, kondisi permukaan, suhu dan konfigurasi yang dipilih.
• Menentukan kecepatan suara dari bahan kecepatan suara yang tidak diketahui
• Resolusi tinggi: Resolusi tampilan biasa adalah 0,001mm, resolusi ultra-tinggi opsional dapat mencapai 0,0001mm.
• Satuan pengukuran: milimeter, inci, mikron dan mil.
• Pengukuran suhu tinggi: suhu hingga 500°C.
• Menu konfigurasi sistem default: Untuk kenyamanan pengguna, telah diatur sesuai dengan kondisi default untuk menggunakan probe instrumen.
• Fungsi jeda: memungkinkan operasi pemrosesan pasca pengukuran.
• Fungsi tampilan bentuk gelombang layar penuh: meningkatkan area tampilan gema sebesar 20%, memberikan operator pengalaman jendela yang besar.
• Indikasi intensitas gema: Semakin kuat gema, semakin banyak batang indikator yang ditampilkan, terutama tampilan digit, yang lebih berguna.
• Mode B-scan berbasis waktu: Hal ini digunakan untuk mengamati profil bagian bawah benda kerja yang akan diukur.
• Difference/Reduction Rate Mode:Perbedaan ketebalan relatif terhadap titik pengaturan ditampilkan dan dinyatakan sebagai persentase dari tingkat reduksi.
• TDG time-varying gain: Pulsa awal atau ekho antarmuka dapat secara efektif dikurangi dengan mengurangi gain awal,dan gema bagian bawah sampel yang diuji dapat ditingkatkan dengan meningkatkan keuntungan maksimum, yang mudah diukur.
• Mode pengukuran:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Verifikasi echo ganda ((E-EV)
