Detail produk:
|
| Nama Produk: | Blok Kalibrasi ASME | Standar: | ASME BPVC-V (2010) Art.4 las non-pipa |
|---|---|---|---|
| Ketebalan: | 19mm 38mm 76mm...230mm | Aplikasi: | pengujian ndt |
| Cahaya Tinggi: | ndt pengujian blok kalibrasi ultrasonik,blok kalibrasi ultrasonik non pipa,blok kalibrasi ut pengujian ndt |
||

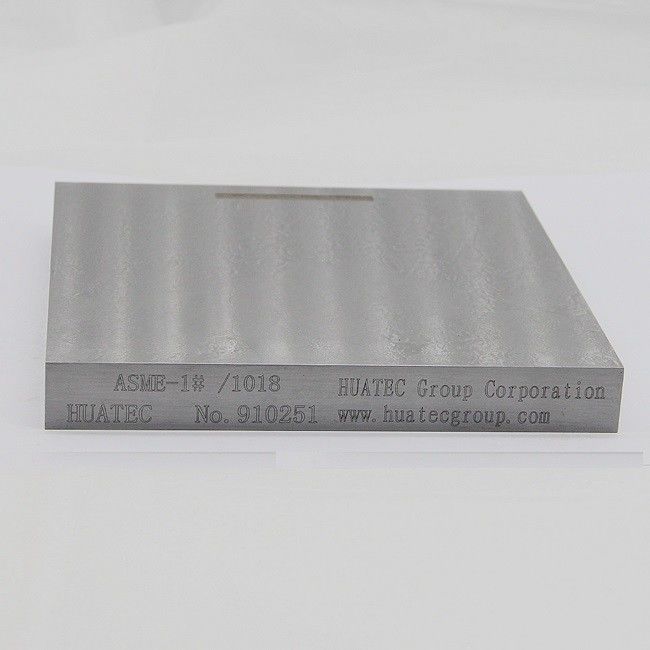

Blok Kalibrasi ASME las non-pipa - NDT-KITS
Blok kalibrasi ASME (non pipa)
Standar: ASME BPVC-V-2015
Ukuran dan bentuk blok uji las non-pipa ASME ditunjukkan pada bagan di bawah ini, saat diperiksa
Untuk pemeriksaan material dengan diameter permukaan lebih besar dari 500mm, balok uji dengan kelengkungan yang sama dengan benda kerja atau balok uji standar dengan diameter sama dengan atau kurang dari 500mm dapat digunakan
Selama pemeriksaan bagian atas, blok uji kurva, yaitu blok uji jahitan tabung, harus digunakan.
1. Jarak antara setiap slot dan salah satu ujung blok uji atau slot lainnya tidak kurang dari T atau 25mm, jika lebih besar.
2. Panjang minimum L dari blok uji harus 200mm atau 8T, jika lebih besar.
3. Bila diameter bagian dalam sama dengan atau kurang dari 100mm, radian minimumnya adalah 270°.Ketika diameter bagian dalam lebih besar dari 100mm, panjang busur minimum adalah 200mm atau 3T, dan yang lebih besar diambil
4. Kedalaman setiap tangki adalah 11% T≥h≥ 8% T, lebar ≤6mm, panjang ≥225mm
Blok uji ASME 19mm
Standar: ASME BPVC-V-2015
Blok uji ASME 38mm
Standar: ASME BPVC-V-2015
