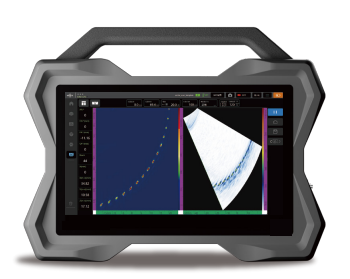

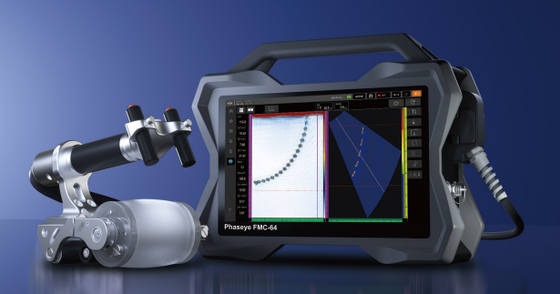

Detektor Cacat Phased Array Ultrasonik Akuisisi Matriks Penuh (FMC) Total Focusing (TFM) HPA-510

Detektor Cacat Phased Array Ultrasonik Akuisisi Matriks Penuh (FMC) Total Focusing (TFM) HPA-510
Detektor Cacat Phased Array Ultrasonik Akuisisi Matriks Penuh (FMC) Total Focusing (TFM) HPA-510 Detektor Cacat Phased Array Ultrasonik Akuisisi Matriks Penuh (FMC) Total Focusing (TFM) HPA-510

Gambar besar :  Detektor Cacat Phased Array Ultrasonik Akuisisi Matriks Penuh (FMC) Total Focusing (TFM) HPA-510

Detail produk:
Tempat asal: Tiongkok
Nama merek: HUATEC
Sertifikasi: ISO,CE
Nomor model: HPA-510
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Kemasan rincian: dalam kotak ABS
Waktu pengiriman: 8 ~ 10 hari kerja setelah pembayaran
Syarat-syarat pembayaran: L/C,T/T
Menyediakan kemampuan: 10 buah per bulan
Kontak

Detektor Cacat Phased Array Ultrasonik Akuisisi Matriks Penuh (FMC) Total Focusing (TFM) HPA-510

Deskripsi
Nama Produk: Detektor Cacat Array Bertahap Ultrasonik Saluran: 32:64 PR
Ukuran Layar: 11,6 inci (1920*1080) Jumlah kelompok: Dapat ditingkatkan menjadi 4 probe PA atau 128 UT, 128 grup
Jumlah digit: 16 sedikit Frekuensi digital: 200MHz
Koleksi Multi-titik TCG: Ya
Menyoroti:

Detektor cacat phased array ultrasonik FMC

,

Detektor cacat total focusing TFM

,

Peralatan Pengujian Tidak Merusak

HPA-510 Full Matrix Acquisition (FMC) Total Focusing (TFM) Ultrasonic Phased Array Defect Detector


Sorotan Program Secara Umum

Aku  Dari perangkat keras sistem ke algoritma inti dan teknologi sensor, semuanya memiliki hak kekayaan intelektual independen

Aku  Mendukung 8 kelompok pemindaian bersamaan, 8192 hukum fokus

Aku  Sistem FMC/TFM dan PA berkinerja tinggi

Aku  Dibangun dalam kalkulator hukum fokus baru untuk fungsi 3D cepat

Aku  Dilengkapi dengan set data probe dan wedge yang akurat untuk pencocokan otomatis dan deteksi cepat

Aku  Fungsi perangkat lunak platformisasi untuk mencapai aplikasi cepat sesuai dengan modul fungsional

Aku  Aplikasi klasifikasi fungsi deteksi untuk mencapai kalibrasi cepat dan fungsi wizard cepat

Aku  Ini memiliki kemampuan untuk mewujudkan fungsi TFM dan PA secara bersamaan, memastikan cakupan tinggi dan deteksi sensitivitas tinggi dari area kunci.

Saluran

PRF Maksimal

Bandwidth sistem PA

Aperture maksimum PA

Aperture maksimum TFM

64: 128 PR

40KHz

0.4 MHz sampai 25MHz

64

128

32: 128 PR

20KHz (dapat ditingkatkan menjadi 40KHz)

0.4 MHz sampai 18MHz

32

64

32:64 PR

20KHz (dapat ditingkatkan menjadi 40KHz)

0.4 MHz sampai 18MHz

32

64

Parameter umum

Parameter

Nilai

Dimensi (W x H x D)

348*254*114 mm (13.7*10*4.5in)

berat badan

Sekitar 4,96kg (termasuk 1 baterai)

Ukuran layar

11.6 inci (1920*1080)

Teknologi layar sentuh

Kapasitas

Suhu operasi

-10° ~ 45° C (14° ~ 113° F)

Suhu penyimpanan

-10°~60°C (14°~140°F) (dengan baterai di dalam)

Kipas pendingin

2

Kelembaban operasi

70% maksimal pada 45°C(113 ° F) tanpa pendinginan

Waktu berjalan baterai

5 jam operasi dengan 2 baterai

Kapasitas hard disk

256 GB SSD (dapat diperluas menjadi 1T)

USB 3.0

2

Konektivitas nirkabel

memiliki

Video Output

Mini DP

Saluran PA

memiliki

Konfigurasi PA

Parameter

Nilai

Jumlah kelompok

Dapat ditingkatkan menjadi 4 probe PA atau 128 UT, 128 kelompok

Jumlah digit

16 bit

Amplitudo maksimum A-scan

Hingga 1600%

Jumlah maksimum titik data A-scan

Hingga 16384

Jumlah maksimum hukum fokus

8192

Frekuensi digital

200MHz

Tegangan generator pulsa

± 100V

Bentuk denyut nadi

Gelombang kuadrat negatif, gelombang kuadrat positif, gelombang kuadrat bipolar opsional

Rentang Peningkatan Array Berfase

0-120 dB

Lebar Pulsa

20ns sampai 1250ns

Rata-rata waktu nyata

Sampai 64

TCG Koleksi Multi-Point

Ya, benar.

FMC/TFM/PCI/PWI

Parameter

Nilai

Mode yang didukung TFM

LL\LL\LLLL\TTTTTTTTTTTTT
TLT\TLL\LTT

Resolusi TFM

1024 x 1024

Jumlah digit

16

Envelope waktu nyata

memiliki

Fungsi FMC/PCI

dukungan

Fungsi PWI/TFM

dukungan

Fungsi FMC/PCI

dukungan

UT

Parameter

Nilai

Jumlah saluran UT reguler

Mendukung mode UT dan TOFD konvensional

Jumlah kelompok TOFD yang didukung

2 kelompok

Tegangan eksitasi

Hingga 300V

Langkah penyesuaian tegangan

1V

Bentuk denyut nadi

Gelombang kuadrat negatif

Lebar Pulsa

20ns sampai 1250ns

Langkah modulasi lebar pulsa

1s

Frekuensi pengulangan denyut nadi

30KHz

Bandwidth

0.4 MHz sampai 25 MHz

Jangkauan gain UT

0-120 dB

Tampilan

A / Sideview (TOFD) / C

Fitur Software

Fitur

Nilai

Pengalaman Pengguna

Operasi yang lancar

Basis Data Probe

memiliki

Basis Data Wedge

memiliki

Mode fokus

kedalaman, jalur, tingkat

Perhitungan Hukum Fokus 2D

memiliki

Tampilan cakupan sinar

memiliki

Tampilan 3D dari struktur benda kerja

memiliki

Kontrol jarak jauh

memiliki

PAUT dan TFM ditampilkan secara bersamaan

memiliki

Deteksi simultan TFM multi-modal

memiliki

Tampilan data 3D

memiliki

Mendukung transmisi nirkabel

memiliki

Desain probe dan instrumen terintegrasi

Menggunakan pengalaman bertahun-tahun dalam penelitian dan pengembangan instrumen, kami menggabungkan desain probe kami, R & D, dan kemampuan manufaktur untuk menghasilkan sistem array fase FMC kami yang tak tertandingi.Eintek dapat membantu Anda dengan pengembangan aplikasi ultrasonik profesional high-end, dari perangkat lunak profesional untuk desain probe khusus state-of-the-art, dari encoder untuk frame pemindaian; kami menyediakan berbagai solusi profesional dan kelas dunia!
