HRD-100 Peralatan Inspeksi Tali Kawat Baja Magnetik Portable (MRT) dalam NDT Tali Kawat Crane

Peralatan Inspeksi Kawat Baja Magnetik Portabel HRD-100 (MRT) dalam NDT Kawat Baja Crane

1. Spesifikasi

Standar: GB/T21837-2008, ASTM E1571-2001 (Spesifikasi standar untuk pemeriksaan elektromagnetik kawat baja feromagnetik), GB/T5972-2006/ISO 4309:90, GB8918—2006

Rentang deteksi: Φ1.5—300 mm (pilih sensor yang berbeda)
Kecepatan relatif antara sensor dan kawat baja: 0.0—6.0 m/s Pilihan terbaik: 0.3—1.5 m/s
Jarak terbaik antara selongsong pemandu dan kawat baja: 2—6 mm, jarak yang diizinkan: 0—15mm

Jenis file keluaran: Keluaran file Word

Alarm: Alarm suara dan cahaya
Deteksi lokasi kawat baja putus (LF)
Akurasi penilaian kualitatif: 99.99%
Penilaian kuantitatif
Kesalahan pengulangan Sensitivitas: ±0.055%
Kesalahan tampilan: ±0.2%
Kesalahan deteksi lokasi, (L): ±0.2%
Daya: catu daya komputer 5V
BERAT SENSOR: < 10kg (Sensor biasa)

Suhu lingkungan -10℃~40℃

Tekanan udara: 86~106Kpa

Kelembaban relatif: ≤85%

Sistem jendela detektor komputer kawat baja adalah produk pembaruan sistem GB yang didasarkan pada teori perangkat lunak DOS dan ideologi panduan alarm tampilan waktu nyata menggunakan Visual Basic 6.0 sebagai dasar bahasa pemrograman, dikompilasi.

Bagian perangkat keras sistem ini menggunakan sensor magnetik canggih domestik dan asing serta modul pengambilan sampel penelitian dan pengembangan independen yang menyatu, melalui jalur utama RS232 (atau USB) menggerakkan, menyimpan data langsung di komputer.

Bagian perangkat lunak sistem ini didasarkan pada analisis transformasi wavelet, menggunakan Visual Basic 6.0 sebagai dasar bahasa pemrograman, dikompilasi. Mencapai fungsi seperti akuisisi dan kontrol data, analisis data, tampilan data, penyimpanan data, dan seterusnya. Meningkatkan karakteristik visual dalam fungsi perangkat lunak DOS, dan dengan cara pelacakan kecenderungan uniknya yang berkelanjutan, dapat secara terus menerus, secara dinamis mengamati sinyal data dan situasi perubahannya, serta menampilkan hasil yang diperoleh secara real-time dan mengeluarkan alarm; Perangkat lunak meningkatkan fungsi evaluasi otomatis; Dalam cacat parsial yang ditampilkan pada peningkatan penampang dan persentase luas penampang total; Perangkat lunak dan Windows sepenuhnya kompatibel, cocok untuk operasi inersia pengguna, menggunakan format file Word untuk menghasilkan laporan pemeriksaan.

Perangkat lunak sistem ini dapat kompatibel dengan format data pengambilan sampel perangkat lunak DOS detektor komputer kawat baja, dan dapat menganalisis serta memprosesnya.

Sistem jendela mengambil prosedur operasi independen dan sistem pemeriksaan yang aman, dapat dengan mudah cocok untuk berbagai komputer modern, dan menyelesaikan serangkaian prosedur pemeriksaan.

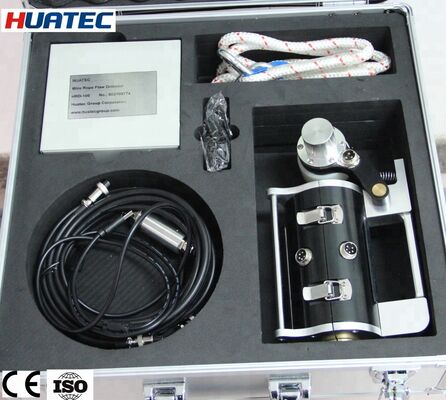

2. Konfigurasi Sistem

3. Pengenalan Sensor

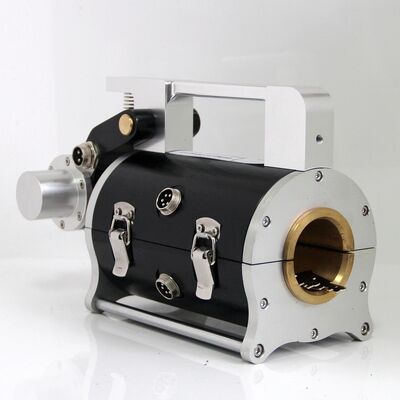

Sensor magnetik: Sensor terdiri dari pelacak perpindahan (Roda pemandu, encoder), instalasi magnetisasi, dan organisasi pengambilan sampel. Setelah sistem diaktifkan, kawat baja dan sensor bergerak relatif, kemudian dapat mengumpulkan sinyal.

Pelacak perpindahan: Roda pemandu berputar satu lingkaran, encoder fotoelektrik mengeluarkan pulsa instruksi pengambilan sampel, mewujudkan pengambilan sampel dengan jarak yang sama.

Instalasi magnetisasi: Ketika kawat baja dan sensor bergerak relatif, menyelesaikan magnetisasi aksial kawat baja.

Organisasi pengambilan sampel: Ketika kawat baja dan sensor bergerak relatif, elemen Hall yang membentuk saluran pengambilan sampel akan mengubah kondisi perubahan kebocoran fluks magnetik kawat baja menjadi sinyal tegangan simulasi.

4. Perangkat alarm waktu nyata HUATEC

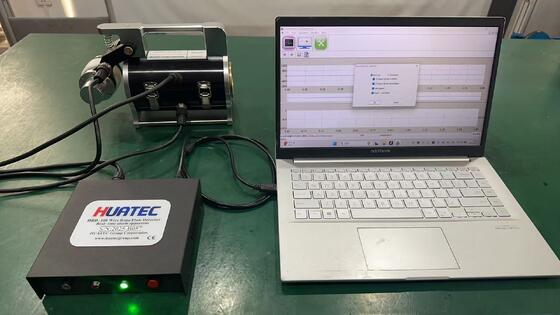

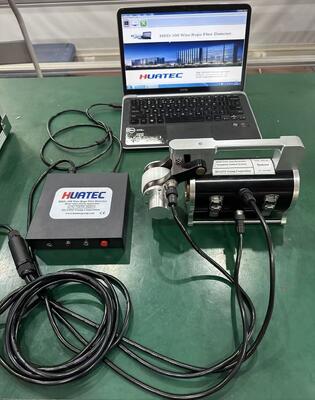

Perangkat alarm waktu nyata HUATEC adalah akuisisi data portabel serbaguna, melalui kabel transmisi RS232 mengirim dan menyimpan sinyal data yang dikonversi ke komputer, memanfaatkan fungsi CPU komputer yang kuat untuk pemrosesan dan analisis online secara real-time, sesuai dengan ambang batas yang setara yang akan ditetapkan sebelumnya mengeluarkan alarm waktu nyata. Satu grup untuk memberikan catu daya sensor grup baterai lithium, keluarannya adalah 5V. Ada port pengisian daya tambahan yang dapat menyediakan pengisian daya dan sakelar daya.

5. Pengenalan Perangkat Lunak

Gambar 3 Item Fungsi Utama

6. Pilihan Sensor
