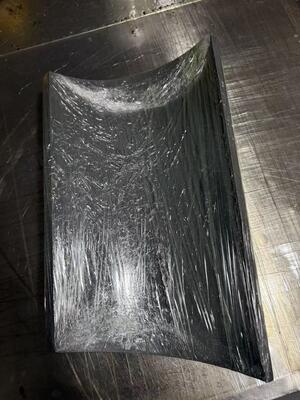

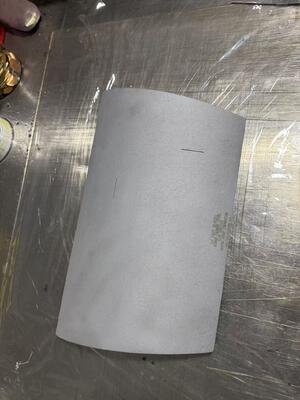

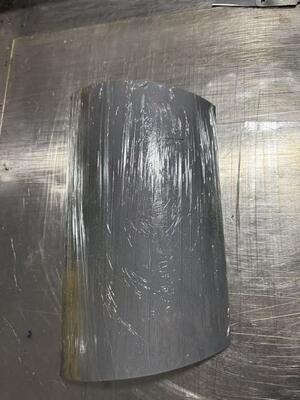

Blok Kalibrasi Pipa PAUT HUATEC NDT Blok Kalibrasi

HUATEC PAUT Piping Calibration Block NDT Kalibrasi Block

Blok kalibrasi pipa ini dirancang khusus untuk memfasilitasi fase array UT (PAUT).termasuk panjang sumbu dan busur ekstra, tata letak kerucut yang disusun ulang, dan potongan sudut 10 ° di satu ujung untuk blok lebih dari 5 NPS.Modifikasi ini membantu meminimalkan kebisingan yang tidak diinginkan dari dinding belakang saat melakukan kalibrasi DAC / TCG dengan peralatan UT array fase.

Blok kalibrasi harus merupakan bagian pipa dengan ukuran nominal, jadwal, pengolahan panas, dan spesifikasi material yang sama dengan material yang sedang diperiksa.HUATEC mempertahankan persediaan besar bahan baku untuk pengolahan standar ini, dan mereka dapat dibuat dari bahan yang disediakan pelanggan juga.Our Phased Array Pipe Calibration Blocks contain (4) EDM notches (axial and circumferential on both OD and ID) at a depth of 8-11% of nominal wall thickness x 1/4 max wide (most notches are approximately (0.030-0.040) lebar x 1.000 menit panjang. Blok 5 NPS dan lebih kecil dibiarkan pada 360 °, sementara blok lebih dari 5 digiling ke bagian busur 180/120/90/60 ° (tergantung pada ukuran pipa nominal).Semua blok adalah 12 dalam minimum panjang sumbu, atau 10T, mana yang lebih besar. dibuat sesuai dengan Bagian ASME V Pasal 4 Gambar T-434.3, dengan modifikasi PH Tool untuk PAUT.
