Pengukur Ketebalan Ultrasonik Presisi Tinggi untuk Lapisan dan Ketebalan Substrat Secara Bersamaan

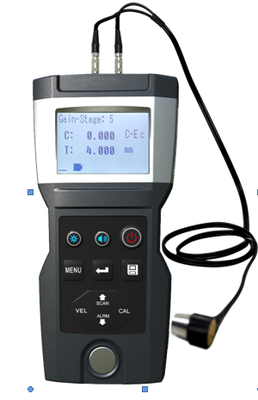

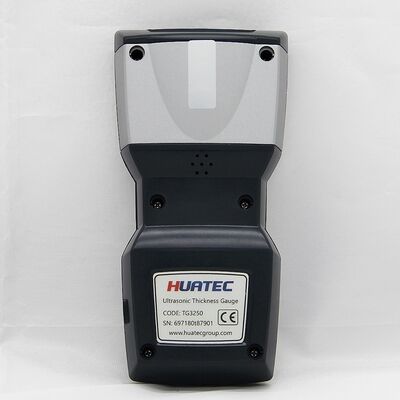

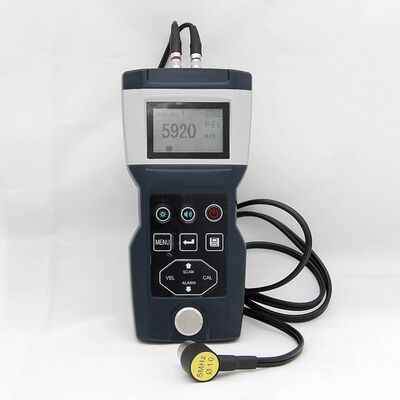

TG-3250H adalah pengukur ketebalan ultrasonik digital presisi tinggi. Berdasarkan prinsip operasi yang sama dengan SONAR, alat ini mampu mengukur ketebalan berbagai material dengan akurasi setinggi 0,001 milimeter, atau 0,0001 inci. Alat ini diadaptasi untuk mengukur ketebalan konduktor yang baik untuk ultrasonik, seperti logam (baja, besi cor, aluminium, tembaga), plastik, keramik, kaca, serat kaca, dan lain-lain.
Alat ini dapat menguji ketebalan lapisan dan ketebalan material dasar secara bersamaan.
Fungsi Utama:
l Mendukung Pulse-Echo, Echo-Echo, Interface-Echo, pengujian ketebalan lapisan E-C, pengujian lapisan C-E dan material dasar, serta 6 mode pengukuran AUTO, gain dapat disesuaikan
l Mendukung mode Scan, mode tangkap min/maks, mode diferensial & mode alarm
l Kalibrasi kecepatan suara berdasarkan ketebalan yang diketahui
l Kapasitas penyimpanan 1000 pengukuran dengan ketebalan, kecepatan, waktu, dll.
l Berkomunikasi dengan PC atau ponsel pintar, mendukung pengukuran online & kontrol perintah (versi OC)
Fitur:
l Chip waktu presisi tinggi & model V-Path digunakan untuk pengukuran presisi
l Teknik Kompensasi Suhu Real-time mendukung Kalibrasi probe sekali untuk penggunaan jangka panjang.
l Pengukuran Thru-paint (Versi Standar), secara bersamaan mengukur ketebalan lapisan dan material (Versi Lanjutan)
l Antarmuka Bluetooth & Mini-USB untuk pencetakan & komunikasi, perangkat lunak host dapat ditingkatkan
Parameter Teknis
|
Rentang Pengukuran
|
0,75~400 mm (Baja)
|
Rentang Kecepatan Suara
|
1 ~ 19999 m/s
|
|
Resolusi
|
0,001mm / 0,0001 inci
|
Akurasi
|
0,03mm atau 0,3%*H
|
|
Periode Pengukuran
|
4 kali per detik
|
Frekuensi Probe
|
2MHz,3MHz,5MHz,7,5MHz
|
|
Mode Kalibrasi
|
Kalibrasi Probe & Kalibrasi Dua Titik
|
Blok Kalibrasi
|
4,000mm(Baja)
|
|
Mode Pengukuran
|
P-E, I-E, E-E, E-C, C-E
|
Gain Dapat Disesuaikan
|
16 Tahap
|
|
Mode Pengukuran
|
Titik tunggal, scan, tangkap min/maks, diferensial, alarm
|
Penyimpanan Data
|
1000 pengukuran, termasuk ketebalan, kecepatan suara, waktu, dll.
|
|
Tampilan
|
Bahasa Inggris / Cina dapat dipilih,
Tampilan LCD FSTN dengan lampu latar
|
Konten Tampilan
|
Ketebalan, Kecepatan suara, Stabilitas, Baterai, Mode Pengukuran, dll.
|
|
Komunikasi
|
Antarmuka Bluetooth & Mini-USB, protokol port serial virtual
|
Cetak
|
Printer termal Bluetooth portabel opsional
|
|
Sumber Daya
|
Baterai isi ulang Li-Ion 3,7V
|
Mati Daya
|
Mati daya karena batas waktu, mati daya karena baterai lemah
|
|
Suhu Penggunaan
|
-10 ~ 50 °C
|
Suhu Penyimpanan
|
-30 ~ 60 °C
|
|
Ukuran
|
157mm*78mm*37mm
|
Berat
|
Sekitar 260g
|
|
Bahan Casing
|
Paduan ABS & PC
|
Bahan Kotak
|
ABS (IK08 / IP67)
|
Parameter Probe
|
Label
|
5M Φ10
|
5M PT-08
|
2M ZT-12
|
7,5M PT-06
|
3M GT-12
|
|
Rentang Pengukuran (Baja)
|
0,8~300 mm
|
0,8~300 mm
|
3,0~400 mm
|
0,75~50 mm
|
2,0~200 mm
|
|
Diameter Pengukuran Min.
|
Ø25 x 3 mm
|
Ø20 x 1,2 mm
|
Ø30 x 4 mm
|
Ø15 x 1,2 mm
|
Ø25 x 3 mm
|
|
Diameter Probe
|
13mm
|
11mm
|
17mm
|
9mm
|
15mm
|
|
Diameter Area Efektif
|
10mm
|
8mm
|
12mm
|
6mm
|
12mm
|
|
Frekuensi Probe
|
5MHz
|
5MHz
|
2MHz
|
7,5MHz
|
3MHz
|
|
Suhu Kontak
|
-10~60°C
|
-10~60°C
|
-10~60°C
|
-10~60°C
|
-10~310°C
|
Perbandingan Versi
|
Versi
|
Mode Pengukuran
|
Pengukuran Thru-paint
|
Ukur Lapisan
|
|
Dasar
|
P-E
|
x
|
x
|
|
Standar
|
P-E, I-E, E-E
|
√
|
x
|
|
Lanjutan
|
P-E, I-E, E-E, E-C, C-E
|
√
|
√
|
