HRD-150 Industrial Wire Rope Defectoscope Virtual Instrument Quantitative Positioning NDT Detector untuk Inspeksi Rope Elevator Mining Crane

HRD-150 Industrial Wire Rope Defectoscope Virtual Instrument Quantitative Positioning NDT Detector untuk Inspeksi Rope Elevator Mining Crane

I. Gambaran Produk

◆ dapat melakukan uji on-line pada tali kawat, kabel internal dan eksternal yang rusak, keausan, korosi, deformasi, untaian yang longgar, kawat melompat, perubahan bahan dan cacat lainnya.

◆ hasil pengujian dapat memenuhi standar industri yang berbeda dan dapat ditampilkan dalam bentuk jumlah kawat yang rusak dan rasio area kawat yang rusak terhadap total area kawat yang rusak.

◆ antarmuka USB komputer untuk pengambilan sampel langsung, pemrosesan dan analisis, dengan alarm suara dan cahaya online dan tampilan hasil secara real-time.

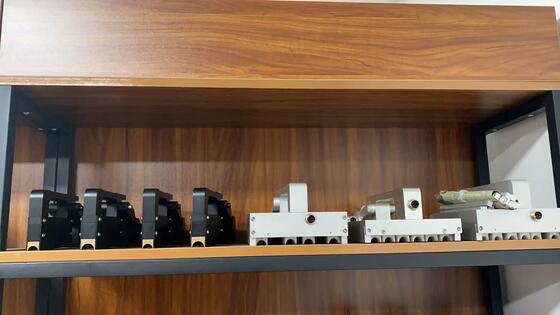

◆ struktur sensor melingkar, lingkaran lingkaran, magnetisasi aksial, magnetisasi tali kawat ke keadaan jenuh.

◆ Sensor ini menggunakan lapisan aluminium paduan, yang tahan air, debu, kejut, dan kelembaban.

◆ kerja yang stabil, kinerja yang dapat diandalkan, akurasi deteksi yang tinggi, kinerja anti-interferensi yang kuat, data yang akurat.

◆ perangkat lunak untuk beradaptasi dengan Windows98/2000 / xp/Vista/windows7 berbagai sistem operasi komputer

◆ sesuai dengan ketentuan undang-undang metrologi nasional dan undang-undang keselamatan produksi nasional,setiap instrumen harus diperiksa oleh lembaga metrologi nasional sebagai pihak ketiga sesuai dengan standar ASTM1571 Amerika, dan laporan uji harus dikeluarkan untuk mendapatkan kualifikasi hukum.

◆ banyak digunakan di pertambangan, jalur tali, peralatan angkat, lift, mesin pelabuhan, jembatan kabel dan bidang lainnya.

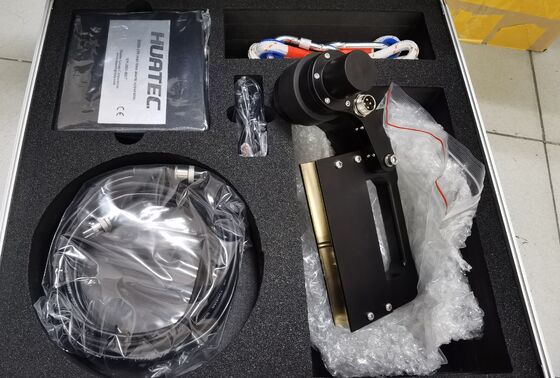

2Konfigurasi sistem dan model

(1) Lift kawat tali diameter adalah 8-16mm

(2) Model total dari kawat tali komputer detektor cacat adalah E15/E20

3Spesifikasi

Standar: GB/T21837-2008, ASTM E1571-2001 (spesifikasi standar untuk pemeriksaan elektromagnetik tali kawat baja ferromagnetik), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Jangkauan deteksi:Φ1,5-30 mm (pilih sensor yang berbeda)
Kecepatan relatif antara sensor dan tali kawat:0.06.0 m/s Pilihan terbaik:0.3 ∙ 1,5 m/s
Celah terbaik antara sarung panduan dan tali kawat: 2 ¢6 mm,celah yang diizinkan: 0 ¢15 mm

Tipe file output: Word file output

Alarm: Alarm suara dan cahaya
Deteksi lokasi tali kawat patah
Keakuratan penilaian kualitatif: 99,99%
Penilaian kuantitatif
Kesalahan sensitivitas yang dapat diulang: ±0,055%
Kesalahan tampilan: ±0,2%
Kesalahan deteksi lokasi, ((L): ±0,2%
Daya: 5V catu daya komputer
Berat sensor: < 10 kg (sensor biasa)

Suhu lingkungan: -10°C~40°C

Tekanan udara: 86 ~ 106Kpa

Kelembaban relatif:≤85%

4.Kualifikasi inti teknis dan hukum

(1) Instrumen virtual: ketidakpastian tak terbatas dari tali kawat.Hanya dengan menggunakan teknologi instrumen virtual, mengganti instrumen tradisional dengan perangkat lunak, dan menggunakan komputer untuk langsung mengambil sampel,kita bisa memastikan tidak ada pemeriksaan yang terlewatkan dan penilaian yang salah, seperti menonton film, memindai seluruh proses tali kawat, hasilnya akurat dan dapat diulang.

(2) Tiga-determinasi instrumen: menurut standar nasional untuk serpihan kawat di industri yang berbeda, produk ini menerapkan elektromagnetik kualitatif, kuantitatif, penentuan posisi,pengujian non-destruktif online dari kawat tali internal dan eksternal kawat patah, karat, keausan, perubahan area bagian logam, untaian longgar, kawat melompat, deformasi, kelainan material dan cacat lainnya.

(3) Instrumen hukum: sesuai dengan ketentuan hukum metrologi nasional dan hukum keselamatan produksi nasional,setiap instrumen diperiksa oleh lembaga metrologi nasional sesuai dengan standar ASTM1571-2006 dan GB/t21387-2008 sebagai pihak ketiga, dan laporan uji dikeluarkan untuk mendapatkan kualifikasi hukum.

5.Indikator teknis

Rentang penuh dari rentang diameter tali kawat dapat dideteksi: Φ 1,5-300 - mm (harus mengkonfigurasi sensor spesifikasi seri yang berbeda)

Kecepatan relatif antara sensor dan tali kawat: 0.0 -- 6.0 m/s terbaik: 0.3 -- 1.5 m/s

Celah terbaik antara sensor guide sleeve dan kawat tali adalah 2 -- 6 mm, dan celah yang diizinkan adalah 0 -- 15 mm

Kemampuan untuk mendeteksi cacat kabel yang rusak (LF)

Kualitatif: akurasi deteksi kualitas kawat pecah tunggal terkonsentrasi adalah 99,99%

Kuantifikasi: jumlah akar yang rusak di satu tempat memungkinkan satu atau satu akar setara untuk salah menilai

Lebih dari 100 kali deteksi kuantitatif dengan retakan akar terpusat tunggal tanpa kesalahan, tingkat akurasi ≥92%

Tingkat perubahan kuantitatif dari metal cross section (LMA)

Kesalahan sensitivitas deteksi yang diizinkan: ± 0,055%

Kesalahan yang diizinkan dari indikasi akurasi deteksi: ± 0,2%

Kemampuan deteksi posisi (L): persentase kesalahan panjang deteksi: ±0,2%

Sumber daya: daya baterai komputer 5V

Berat sensor: spesifikasi yang umum digunakan < 10kg

Suhu lingkungan: -10°C~40°C tekanan atmosfer: 86~106Kpa kelembaban relatif: ≤85%
